7 inch HDMI TFT LCD-scherm met capacitieve touchscreen voor Raspberry PI Product Inleiding

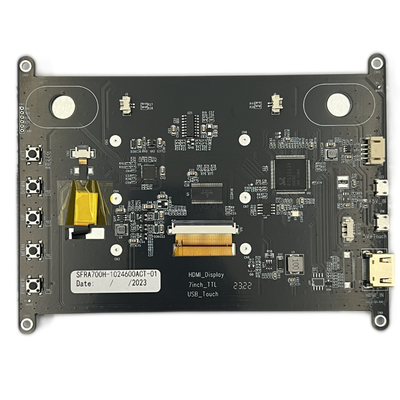

SFRA700H-1024600ACT-01 is een HDMI TFT LCD-module die TFT LCD, PCAP touch en stuurbord integreert.
1- De module presenteert de HDMI-digitale signaaluitgang van de pc perfect op het 1024*600 LCD-scherm.
2- Ondersteunt HDMI 1.3, HDMI 1.4, HDCP 1.4HDMI-signaalbron is compatibel met mainstream mini-pc's zoals Raspberry Pi, BB Black, Banana Pi, etc.
3-TOUCH is van USB naar I2C, geen noodzaak om stuurprogramma's te installeren.
4- Het ontwerp wordt voornamelijk gebruikt op het Raspberry Pi-scherm en kan ook worden gebruikt op andere HDMI-industriële touchscreen-toestellen.Het ondersteunt Raspbian, Ubuntu, WIN10 IOT en andere systemen.
5- als het wordt gebruikt als computerscherm, ondersteunt het Windows 7/8/10, vijfpunts touch, driverloos.
| Sleutelwoorden: |
7 inch HDMI TFT LCD |
| Resolutie: |
1024x600 pixels |
| Signal ondersteund: |
HDMI 480i,480p,576i,576p,720p,1080i,1080p |
| CTP-interface: |
USB |
| Compatibel met: |
Raspberry Pi |
| Zichtrichting: |
IPS Alle gezichtshoek ((85/85/85/85) |
| Oppervlakteverlichting: |
500 Cd/m2 - 1000 Cd/m2 |
| Touchscreen: |
CTP (capacitieve aanraakscherm) |
| Stroominvoer: |
USB-invoer 5V ((+/-0,5V) |
| Ondersteuning: |
Raspbian, Ubuntu, WIN10 IOT en andere systemen |
| LED-levensduur: |
40000 uur |
| Werktemperatuur |
¥20°C tot +70°C |
| Opbergtemp.: |
¥30°C tot +80°C |
| Standaardstroomverbruik van het hoofdbord: |
< 0,25 W |
| Audio-uitgang: |
8Ω1,5 W |
| Knop (gereserveerd): |
Power, Menu, Up, Down, Uitgang |
| Certificaat: |
ISO9001:2015 / ISO1400:2015 |
| Naleving: |
REACH- en RoHS-conform |
Kenmerken
| Versie |
01 |
| Ondersteund signaal |
HDMI |
480i,480p,576i,576p,720p,1080i,1080p |
| Aanraking |
USB standaard |
| VGA |
Geen steun |

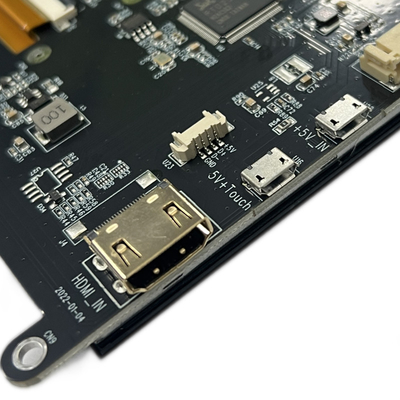

| Interface op het moederbord |
Invoer |
HDMI |
Een type HDMI-plaster vrouwelijke 19Pin-plaster (horizontaal) |
| USB |
MICRO 5P USB vrouwelijke B-type 5,9 mm (horizontaal) |
| Interface voor oortelefoon |
NC |
| Aanraakinterface |
6 pin |
FPC-0.5-6PIN (horizontaal) |
| Display-interface |
RGB 50 pin |
FPC-0.5-50PIN (horizontaal) |
| Audio |
Audio-uitgang |
8Ω1,5 W |
4PIN-1.25 H1.8 Ultradun vrouwelijke stoel (horizontaal) |
| Stroomvoorziening |
Invoervermogen |
USB-invoer 5V ((+/-0,5V) |
| Toon Vop |
3.3V |
| Vermogensbesturing |
Vermogen op display |
| Standaardstroomverbruik van het hoofdbord |
< 0,25 W |
| OSD-menu |
Menu (reservering) |
Helderheid, contrast, automatische correctie, fase, klok, veldpositie, functieinstelling, reset, enz. |
| Taal (reserve) |
Chinees, Engels, Frans, Duits, Italiaans, Spaans, Russisch, Koreaans, Japans, enz. |
| knop (bewaard) |
Power, Menu, Up, Down, Uitgang |
7 inch HDMI TFT LCD-scherm met capacitieve touchscreen voor Raspberry PI-producttekening
HDMI-interface pin definitie
| 1 |
T.M.D.S. DATA2+ |
| 2 |
T.M.D.S. DATA2 beschermd |
| 3 |
T.M.D.S DATA2- |
| 4 |
T.M.D.S. DATA1+ |
| 5 |
T.M.D.S. DATA1 beschermd |
| 6 |
T.M.D.S DATA1- |
| 7 |
T.M.D.S. DATA0+ |
| 8 |
T.M.D.S. DATA0 beschermd |
| 9 |
T.M.D.S. DATA0- |
| 10 |
T.M.D.S. DATA CLOCK+ |
| 11 |
T.M.D.S. DATA CLOCK beschermd |
| 12 |
T.M.D.S. DATA CLOCK- |
| 13 |
CEC (consumentenelektronicacontrole optie) |
| 14 |
Gereserveerd (in de kabel, maar N.C. op het apparaat) |
| 15 |
SCL(DDC) |
| 16 |
SDA(DDC) |
| 17 |
DDC/CEC Ground |
| 18 |
+5V (stroomvoorziening) |
| 19 |
Warmverwisselkabels |

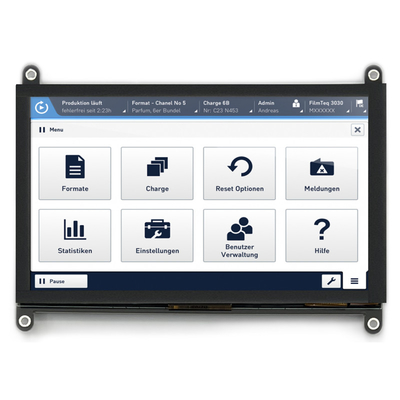

7 inch HDMI TFT LCD-scherm met capacitieve touchscreen voor Raspberry PI Product Image
Fabrieksfaciliteiten en certificaten
Projecteerde capacitieve (PCAP) touchscreen
Projected Capacitive (PCAP) touchtechnologie biedt een snelle en gevoelige respons en professionele betrouwbaarheid gecombineerd.Het geprojecteerde capacitieve aanraakscherm van Saef Technology is ontworpen voor strenge industriëleWe kunnen ook PCAP touchscreens combineren met vloeibare kristallen displays (LCD's),een geïntegreerde ingebedde oplossing die de toeleveringsketen en assemblage helpt vereenvoudigen.
Dekselglas:
1Vorm: maat, vorm, randbehandeling, gaten en uitsnijdingen
2Kleur: zijdedruk, logo
3Glasmateriaal: gorillaglas, gehard glas, PMMA
4Behandeling: spiegel, AG, AR, AF
Sensor:
1Sensormateriaal: glas, film, film+film
2FPC: Vormontwerp facultatief
3. IC: EETI, ILITEK, SIS, Cypress, Focaltech, Goodix enzovoort
4Interface: I2C, USB, RS232
