Productdetails:
|
Sleutelwoorden: | 4.3 de " Vertoning van DSI HDMI | Resolutie: | 800x480 pixel |
---|---|---|---|
Ondersteuning: | HDMI1.3、 HDMI1.4、 HDCP1.4、 HDCP2.2 | Compatibel met: | Frambozenpi、 BB Zwarte、 Banaan Pi |
CTP-interface: | USB aan IIC | Oppervlaktehelderheid: | 300 cd/m2 - 1000 cd/m2 |
Aanraakscherm: | CTP (Capacitief Touch screen) | LED-levensduur: | 40,000 uur |
Operatieve temp.: | – 20℃ aan +70℃ | Naleving: | REACH- en RoHS-conform |
Markeren: | 300cd/m2 frambozenpi Dsi Vertoning,800x480 frambozenpi Dsi Vertoning,CTP Frambozenpi 4 Dsi Vertoning |
4.3 inch DSI, 4.3 inch HDMI Display Product kenmerken
SFHDMI430H-800480A-CT is een HDMI TFT LCD-module die TFT LCD, PCAP touch en stuurbord integreert.
14.3 inch IPS scherm, hardware resolutie van 800×480 punten resolutie.
2Capacitatieve 5-punts touch control.
3- gehard glas, capacitieve touchpaneel, hardheid >= 6H
4. Ondersteuning Pi 4B/3B+/3A+/3B/2B/B+/A+, CM3/3+/4 vereist de optionele adapter DSI-Cable-15cm.
5. Voer de LCD rechtstreeks door de DSI-interface van de Raspberry Pi met vernieuwingsfrequenties tot 60Hz.
6. Wanneer gebruikt met Raspberry Pi, worden Raspberry Pi OS / Ubuntu / Kali en Retropie ondersteund, schijfvrij.
7Ondersteuning voor het regelen van de achtergrondlichthelderheid via software.

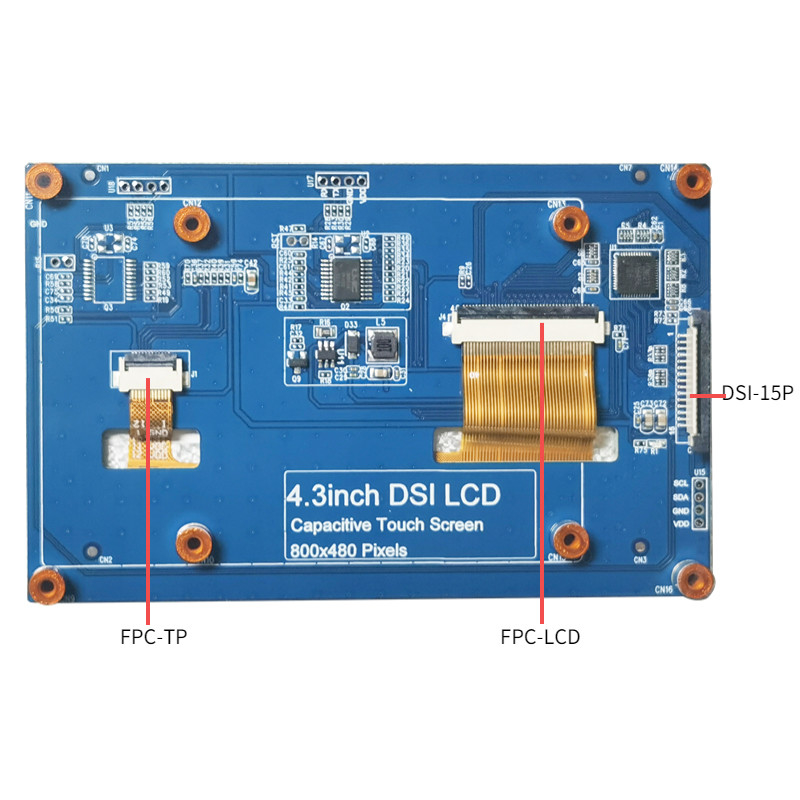

Hardwareverbindingen
Verbind de 4,3-inch DSI LCD met een FFC-kabel aan de DSI-connector van de Raspberry Pi.
2Voor gebruiksgemak, kan je de achterkant van de 4,3 inch DSI LCD van de Raspberry Pi schroeven en de koperen pilaren monteren.
Zoals aangegeven in de volgende figuur:
Softwareverbindingen
Raspberry Pi OS/Ubuntu/Kali en Retropie systemen voor Raspberry Pi.
1. Download de laatste versie van de afbeelding van de Raspberry Pi officiële website. Download het gecomprimeerde bestand op uw pc en extraheer het.img bestand.
2. Sluit de TF-kaart aan op de pc en formatteer de TF-kaart met behulp van SDFormatter-software.
3Open de Win32DiskImager software, selecteer het systeembeeld dat in stap 1 is voorbereid en klik op schrijven om het systeembeeld te flitsen.
4. Na het knipperen, opslaan en veilig uitschakelen van de TF-kaart. En voeg de TF-kaart in de Raspberry Pi.
5Als je de Raspberry Pi aanzet, wacht dan een paar seconden tot het apparaat weer normaal is.
Opmerking: Op 2 december 2021 splitste het Raspberry Pi-besturingssysteem van de Raspberry Pi in twee takken, de Buster-tak en de Bullseye-tak.
De Buster-tak is een voortzetting van het oude systeem en is stabieler.De huidige Bullseye tak is net vrijgegeven en is nog niet stabiel..
Als u een industriële gebruiker bent, wordt de Buster-tak sterk aanbevolen.
Als u een systeem met een Buster-afdeling gebruikt, zal het beeld zonder wijzigingen werken.
Kommentaar op de volgende verklaring in het config.txt bestand (het config bestand bevindt zich in de TF kaart root directory, d.w.z. /boot):
#camera_auto_detect=1
#dtoverlay=vc4-kms-v3d
Voeg onder [alle] de volgende verklaring toe:
dtoverlay=vc4-fkms-v3d
start_x=1
Herstart de Raspberry Pi na opslag
Sudo herstart
Als u een CSI-camera onder het systeem van de Bullseye-tak moet gebruiken. Omdat deze tak standaard de libcamera-camera-bibliotheek gebruikt, ondersteunt deze bibliotheek geen FKMS-drivers.
Dus naast de bovenstaande wijzigingen moet je ook de Rappicam camerabibliotheek installeren.
Dit is hoe je het installeert:
Voer het volgende commando uit in de terminal:
cd ~
Sudo apt installeert cmake
Git klonenHet gebruik van de in bijlage I vermelde informatie is niet toegestaan.
cd gebruikersland
./bouwen mij
Sudo cp build/bin/* /bin/
Voer vervolgens het volgende commando uit om af te sluiten:
Vermogen
Sluit de Raspberry Pi-camera aan op de CSI-interface van de Raspberry Pi, zet de Raspberry Pi opnieuw aan en voer na de opstart van het systeem het volgende commando uit:
foto
Raspistill -o beeld.jpg
Camera
raspivid -o video.h264 -t 10000

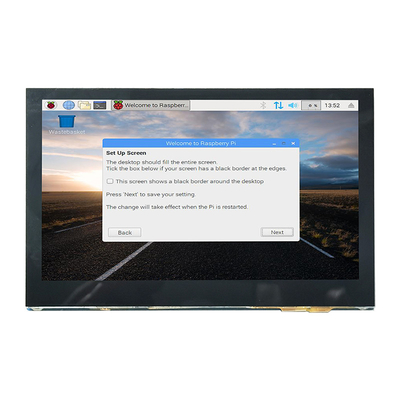

4.3 inch DSI, 4.3 inch HDMI displayProductbeeld
HDMI-interface pin definitie
1 | T.M.D.S. DATA2+ |
2 | T.M.D.S. DATA2 beschermd |
3 | T.M.D.S DATA2- |
4 | T.M.D.S. DATA1+ |
5 | T.M.D.S. DATA1 beschermd |
6 | T.M.D.S DATA1- |
7 | T.M.D.S. DATA0+ |
8 | T.M.D.S. DATA0 beschermd |
9 | T.M.D.S. DATA0- |
10 | T.M.D.S. DATA CLOCK+ |
11 | T.M.D.S. DATA CLOCK beschermd |
12 | T.M.D.S. DATA CLOCK- |
13 | CEC (consumentenelektronicacontrole optie) |
14 | Gereserveerd (in de kabel, maar N.C. op het apparaat) |
15 | SCL(DDC) |
16 | SDA(DDC) |
17 | DDC/CEC Ground |
18 | +5V (stroomvoorziening) |
19 | Warmverwisselkabels |
