| Sleutelwoorden: | 13.3 inch PCAP TFT module | Resolutie: | 1920*1080 pixel |
|---|---|---|---|
| LCD-interface: | EIV | Oppervlaktehelderheid: | 1000 cd/m2 |
| aanraakscherm: | CTP (projectief capacitief aanraakscherm) | CTP-interface: | USB |
| Actief gebied: | 293.76 x 165,24 (mm) | Operatieve temperatuur.: | -10°C tot +60°C |
| Opbergtemperatuur: | -20℃ aan +60℃ | Display-type: | IPS volledige kijkhoeken |
| Oppervlaktebehandeling: | Nevel 25%, 3H | Contrastverhouding: | 1000 |
| Kleur weergeven: | 16.7 M | LED-levensduur: | 30.000 Uren |
| Certificaat: | ISO9001:2015 / ISO1400:2015 | Naleving: | REACH- en RoHS-conform |
| Markeren: | 13.3-inch TFT LCD-module,HD TFT LCD-module,1920x1080 tft lcd-module |
||
** Datasheet Download **
SFTO1330XC-7119A10CT Specificatie.pdf

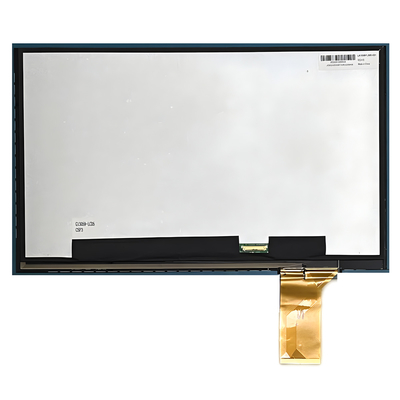

13.3 inch eDP TFT met OCA PCAP
SFTO1330XC-7119A10CT is een 13,3 inch hoge resolutie TFT LCD display module met een resolutie van 1920 x 1080 pixels en PCAP touch functionaliteit.Deze hoge resolutie TFT LCD display module beschikt over een ingebouwde TC2055G driver IC en ondersteunt eDP interfaceMet een contour van 307,55 x 185,62 x 4,58 mm (met aanraking) en een actief oppervlak van 293,76 x 165,24 mm,Het maakt gebruik van IPS-technologie om een bredere kijkhoek van 80 graden in alle richtingen te leveren (links80 / rechts: 80 / omhoog: 80 / omlaag: 80).
Met een hoge contrastverhouding van 1000:1 (typische waarde) en een helderheid van 1000 nits (typische waarde) zorgt dit model voor levendige en heldere beelden die de gebruikerservaring verbeteren.de module heeft een geprojecteerd capacitieve touchpaneel (PCAP) met ILI2511 IC, die USB- en I2C-interfaces en 10-punts touch ondersteunt, waardoor de bruikbaarheid en functionaliteit verder worden verbeterd.
Deze module is ontworpen om verschillende omgevingsomstandigheden te weerstaan en werkt binnen een spanningsbereik van 3,0 V tot 3,6 V (typische waarde: 3,3 V).De werktemperatuur varieert van -10°C tot +60°C, terwijl de opslagtemperatuur zich uitstrekt van -20°C tot +60°C, waardoor het geschikt is voor een breed scala aan toepassingen.POS-terminalsDeze high-resolution TFT-LCD-displaymodule biedt uitstekende prestaties en betrouwbaarheid.
|
Kenmerken |
Grootte | 13.3 inch |
| Resolutie | 1920 (horizontaal) x 1080 (verticaal) | |
| Interface | eDP1.2/2.7Gbps/2baan | |
| Type verbinding | 20455-030E-76 (I-PEX) | |
| Kleurdiepte | 16.7M | |
| Technologie | A-si | |
| Display Spec. Pixel pitch (mm) | 0.153 x 0.153 | |
| Pixelconfiguratie | RGB Verticale streep | |
| Afbeeldingsmodus | Normaal zwart | |
| TP Driver IC | ILI2511 | |
| LCD-oppervlaktebehandeling | Anti-glare coating: ((3H) | |
| Zichtrichting | U/D/L/R:85/85/85/85 | |
| Contrastverhouding | 250 ((TYP.) | |
| Kleurenpalet | 72% | |
| Lichtsterkte ((cd/m2) | 1000 ((TYP.) | |
| Energieverbruik |
LCD:1.8 (W) (Max.) (White Pattern) |
|
| LED-nummers | 50 LED's | |
| Gewicht (g) | - | |
|
Mechanische apparatuur |
Omtrek (W x H x D) (mm) | 3070,55 x 185,62 x 7,25 mm |
| TP Zichtgebied van het objectief ((mm) | - | |
| LCM (W x H x D) (mm) | 305.19 x 177,69 x 2,58 mm | |
| LCD-actief gebied ((mm) | 293.76 x 165.24 | |
| Met/zonder TSP | Met TSP |
- Ik weet het niet.13.3 inch eDP TFT met OCA PCAP producttekening
De definitie van de display pin
|
Terminal |
Symbool |
Functies |
|
|
1 |
NC |
Geen verbinding. |
|
|
2 |
H-GND |
Ground |
|
|
3 |
LAN1 N |
Aanvullende signaalverbinding _Lane1 |
|
|
4 |
LAN1 P |
Echte signaalverbinding _Lane1 |
|
|
5 |
H-GND |
Ground |
|
|
6 |
LAN0_N |
Aanvullende signaalverbinding _Lane0 |
|
|
7 |
LAN0_P |
Echte signaalverbinding _Lane0 |
|
|
8 |
H-GND |
||
|
9 |
AUXP |
Echte signaalverbinding _Auxiliary Channel |
|
|
10 |
AUXN |
||
|
11 |
H-GND |
Ground |
|
|
12 |
LCD_VCC |
Stroomvoorziening, 3,3 V (typisch) |
|
|
13 |
LCD_VCC |
Stroomvoorziening, 3,3 V (typisch) |
|
|
14 |
BIST |
Panel zelftest in te schakelen |
|
|
15 |
H_GND |
Ground |
|
|
16 |
H_GND |
Ground |
|
|
17 |
HPD |
HPD ((Hot Plug Detect) Signal Pin |
|
|
18 |
BL_GND |
Ground met hoge snelheid |
|
|
19 |
BL_GND |
Ground met hoge snelheid |
|
|
20 |
BL_GND |
Ground met hoge snelheid |
|
|
21 |
BL_GND |
Ground met hoge snelheid |
|
|
22 |
BL EN |
Achterlicht ingeschakeld/uitgeschakeld |
|
|
23 |
BL PWM |
Achterlicht PWM Dimming |
|
|
24 |
NC |
Geen verbinding. |
|
|
25 |
NC |
Geen verbinding. |
|
|
26 |
BL PWR |
Achterlichtvermogen |
|
|
27 |
BL PWR |
Achterlichtvermogen |
|
|
28 |
BL PWR |
Achterlichtvermogen |
|
|
29 |
BL PWR |
Achterlichtvermogen |
|
|
30 |
NC |
Geen verbinding. |
|
Elektrische specificaties
|
Parameter |
- Min. |
Typus. |
Max, ik ben er klaar voor. |
Eenheid |
Opmerkingen |
|
|
Oppervlakhelderheid |
800 | 1000 | cd/m2 | |||
|
Spanning van de voedingsbron |
VDD |
3.0 |
3.3 |
V |
Noot 1 |
|
|
Toegestane invullingsgolfspanning |
VRF |
- |
- |
100 |
mV |
Bij VDD = 3,3 V |
|
Stroomvoorziening |
IDD |
- |
- |
mA |
Toelichting 1 |
|
|
Differentiële invoerspanning |
VID |
- |
1320 |
mV |
||
|
Energieverbruik |
0.9 |
|
W |
Toelichting 1 |
||
|
- |
4 |
- |
W |
Toelichting 2 |
||
|
- |
4.9 |
- |
W |
|||
Optische specificaties
| Artikel 2 | Symbool | Voorwaarde | Specificaties | Eenheid | |||
| - Min. | Typus. | Max, ik ben er klaar voor. | |||||
| Contrastverhouding | CR |
O=0deg |
700 | 1000 | |||
| Luminans van wit | Jaar van toepassing | 1000 | cd/m2 | ||||
| Reactietijd | TR+TF | 30 | 35 | ms | |||
|
Chromatische kleur |
Rood | XR | (0,642) | ||||
| YR | (0,333) | ||||||
| Groen | Xg | (0,301) | |||||
| Dat is het. | (0,621) | ||||||
| Blauw | XB | (0,153) | |||||
| YB | (0,055) | ||||||
| Wit | Xw | (0,313) | |||||
| - Jawel. | (0,329) | ||||||
|
Zienhoek |
Wat? | 11 uur. 3 uur. |
Centrum CR≥10 |
80 | 85 |
de |
|
| 12 ((9 uur) | 80 | 85 | |||||
| Ver. | θ2 ((12 uur) | 80 | 85 | ||||
| θ1 ((6 uur) | 80 | 85 | |||||
| NTSC-verhouding | % | 65 | 72 | % | |||
- Ik weet het niet.
13.3 inch eDP TFT met OCA PCAP Product Image
Verzekerheidstest
| Testpunt |
Testconditie |
Inspectie na de test |
| Hoogtemperatuuroperatie | 60°C gedurende 96 uur |
Nadat de test is voltooid, moeten de geteste LCD-monsters voor functionele en visuele inspectie 2 tot 4 uur of langer in een omgeving met normale binnentemperatuur en luchtvochtigheid worden geplaatst.De monsters mogen niet de volgende gebreken hebben:: 2. Elke geteste module mag alleen voor één van de testprojecten worden gebruikt |
| Laagtemperatuuroperatie | 0°C gedurende 96 uur | |
| Hoge temperatuur opslag | 60°C gedurende 96 uur | |
| Lagering bij lage temperatuur | -10°C gedurende 96 uur | |
| Hoogtemperatuuroperatie Vochtigheidsoperatie | 60°C, 90%RH gedurende 72 uur | |
| Thermische schok | -10°C ((30min) ~+25°C ((5min) ~+60°C ((30min) gedurende 10 cycli | |
| Vibratieproef (geen werking) |
Frequentie: 10~55Hz Amplitude:1.0mm. Ruimtijd: 11min. Testperiode: 6 cycli voor elke richting van X, Y, Z |
|
| Staticelektriciteitstest | Aanraking ±4KV, lucht aanraking ±8KV |
