Productdetails:
|
| Sleutelwoorden: | HDMI-scherm van 13,3 inch | Resolutie: | 1920*1080 |
|---|---|---|---|
| CTP-interface: | IIC naar USB | Oppervlaktehelderheid: | 300 cd/m2 - 1000 cd/m2 |
| aanraakscherm: | capacitief touch screen | Zichtrichting: | IPS Alle kijkhoeken (85/85/85/85) |
| LED-levensduur: | 40,000 uur | Operatieve temp.: | – 20℃ aan +70℃ |
| Naleving: | REACH- en RoHS-conform | steun: | Raspberry Pi, HDMI, Raspbian, Ubuntu, WIN10 IOT |
| Markeren: | 13,3 Duimlcd Aanrakingsvertoning,RoHSlcd Aanrakingsvertoning |
||
HDMI 13,3 inch display, Raspberry Pi 13,3" touch LCD
SFHDMI133H-19201080A-CT is een 13,3 inch FHD display driver board met een maximale resolutie van 1920x1080 @ 60HZ voor een enkel HDMI signaalinput functioneel doel.
* deze HDMI 13,3 inch monitor ondersteunt EDP scherm interface signaaluitgang.
* deze HDMI 13,3 inch TFT-display OSD-sleutel kan een verscheidenheid aan OSD-talen ondersteunen om uit te kiezen.
* deze 13,3 inch HMDI TFT-displaysoftware ondersteunt online updates.
* dit HDMI 13,3 inch TFT-scherm ondersteunt PCAP capacitieve touchscreen.
* dit Raspberry Pi 13.3" touchscreen ondersteunt 2-weg HDMI 1.4 en HDCP versie 2.0.
* dit Raspberry Pi 13.3" touch LCD scherm ondersteunt USB HUB functie, externe USB2.0 interface, kan worden aangesloten op een externe USB touch screen.
* dit Raspberry Pi 13.3" TFT-scherm ondersteunt 12-20V invoer.
* deze Raspberry Pi 13.3" TFT ondersteunt 1.5W*2 versterking output en koptelefoon output.
Kenmerken
|
Video-invoer
|
HDMI | 1080p | ||
| HDCP-versie | 2.0 | |||
| Stroomvoorziening | DC 5~20V | |||
| Vermogenverbruik in standby | < 0,25 W | |||
|
LCD-scherm |
LCD | TFT-LCD | ||
| Interface | EDP | |||
| Maximale resolutie | De in de bijlage vermelde gegevens moeten worden opgeslagen. | |||
| Schermstroomspanning | 3.3V(R33),5V(R5) | |||
| Hoofdtelefoon-uitgang | > 150MW (32Ω/0dB signaal) | |||
| Luidspreker-uitgang | 2X1,5W THD+N<10%@1KHZ | |||
| LED's | 调光方式 | PWM | ||
| Toetsdrukken | Power,Key1,Key2,Auto,menu, optioneel | |||
| OSD-taal | Chinees/Engels/Duits/Koreaans/Frans/Spaans/Japans en andere | |||

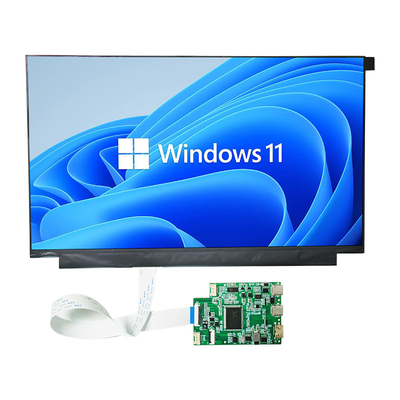

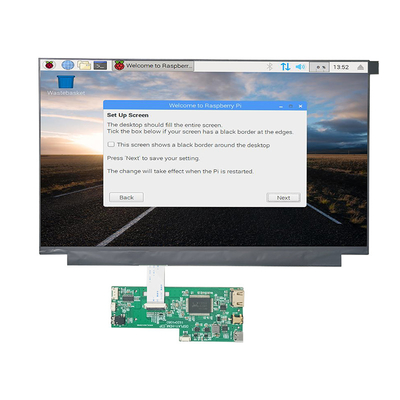

HDMI 13,3 inch Display, Raspberry Pi 13,3" Touch LCD Product Image
![]()
![]()
![]()
![]()
HDMI 13,3 inch Display, Raspberry Pi 13,3" Touch LCD Roduct Highlight
| Sleutelwoorden: | HDMI-scherm 13,3 inch | Resolutie: | 1920*1080 |
|---|---|---|---|
| CTP-interface: | IIC naar USB | Oppervlakteverlichting: | 300 Cd/m2 - 1000 Cd/m2 |
| Touchscreen: | Capacitatief touchscreen | Zichtrichting: | IPS Alle gezichtshoeken (85/85/85/85) |
| LED-levensduur: | 40000 uur | Werktemperatuur | ¥20°C tot +70°C |
| Naleving: | REACH- en RoHS-conform | Ondersteuning: | Raspberry Pi, HDMI, Raspbian, Ubuntu, WIN10 IOT |
HDMI pin definitie
| 1 | T.M.D.S. DATA2+ |
| 2 | T.M.D.S. DATA2 afgeschermde schermen |
| 3 | T.M.D.S DATA2- |
| 4 | T.M.D.S. DATA1+ |
| 5 | T.M.D.S. DATA1 afgeschermde scherming |
| 6 | T.M.D.S DATA1- |
| 7 | T.M.D.S. DATA0+ |
| 8 | T.M.D.S. DATA0 afgeschermde scherming |
| 9 | T.M.D.S. DATA0- |
| 10 | T.M.D.S. DATA CLOCK+ |
| 11 | T.M.D.S. DATA CLOCK afgeschermde scherming |
| 12 | T.M.D.S. DATA CLOCK- |
| 13 |
CEC (Consumer Electronics Control, optioneel elektronisch) (in de vorm van een elektronische verbruikscontroller) |
| 14 | Gereserveerd (in de kabel, maar N.C. op het apparaat) |
| 15 | SCL(DDC Clock) |
| 16 | SDA ((DDC-gegevens) |
| 17 | DDC/CEC Ground |
| 18 | +5V-vermogen |
| 19 | Warmverwisselbare proefdraad |

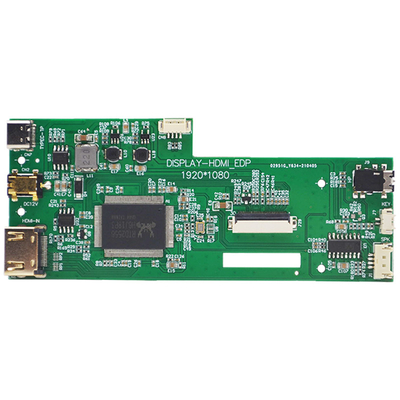

afmetingen en specificaties van PCB-besturingsborden.
1,PCB-dikte + maximale hoogte van het hoogste onderdeel ≤7,8 mm
2,PCB lengte = 120 mm
3,PCB breedte = 50 mm
4,PCB-dikte = 1,0 mm
Specificaties van schroefgaten: diameter 2,0 mm De grootte en coördinaten van de schroefgaten zijn weergegeven in het structuurschema
