Productdetails:
|
Sleutelwoorden: | 7 duimhdmi interface | Resolutie: | Resolutie 1024x600 punten |
---|---|---|---|
CTP-interface: | USB-stick | Oppervlaktehelderheid: | 1000 cd/m2 |
aanraakscherm: | CTP (Capacitief Touch screen) | De Afmeting van het dekkingsglas: | Aanpasbaar |
Spelden: | 19 | Zichtrichting: | IPS Al het bekijken hoek (80/80/80/80) |
Operatieve temp.: | – 30℃ aan +75℃ | LED-levensduur: | 40,000 uur |
Markeren: | De Vertoning van PCAP HDMI TFT,Capacitieve het Touche screenmodule van PCAP,ISO14000 industriële TFT-Vertoning |
HDMI 7 inch Display, 7 inch PCAP TFT Display
Saef Technology SFRA700H-1024600ACT-W01 presenteert perfect de HDMI digitale signaaluitgang van de pc op het 1024*600 LCD-scherm.3, HDMI 1.4, HDCP 1.4HDMI-signaalbron is compatibel met mainstream mini-pc's zoals Raspberry Pi, BB Black, Banana Pi, etc. TOUCH is van USB naar I2C, geen behoefte aan het installeren van stuurprogramma's.Het ontwerp wordt vooral gebruikt op het Raspberry Pi-schermAls het wordt gebruikt als Raspberry Pi-scherm, ondersteunt het Raspbian, Ubuntu, WIN10 IOT en andere systemen, single-touch.Wanneer gebruikt als computerscherm, ondersteunt Windows 7/8/10, vijfpunts touch, driverloos.
Versie | 01 | ||
Ondersteund signaal | HDMI | 480i,480p,576i,576p,720p,1080i,1080p | |
Aanraking | USB standaard | ||
VGA | Geen steun | ||
Interface op het moederbord | Invoer | HDMI | Een type HDMI-plaster vrouwelijke 19Pin-plaster (horizontaal) |
USB | MICRO 5P USB vrouwelijke B-type 5,9 mm (horizontaal) | ||
Interface voor oortelefoon | NC | ||
Aanraakinterface | 6 pin | FPC-0.5-6PIN (horizontaal) | |
Display-interface | RGB 50 pin | FPC-0.5-50PIN (horizontaal) | |
Audio | Audio-uitgang | 8Ω1,5 W | 4PIN-1.25 H1.8 Ultradun vrouwelijke stoel (horizontaal) |
Stroomvoorziening | Invoervermogen | USB-invoer 5V ((+/-0,5V) | |
Toon Vop | 3.3V | ||
Vermogensbesturing | Vermogen op display | ||
Standaardstroomverbruik van het hoofdbord | < 0,25 W | ||
OSD-menu | Menu (reservering) | Helderheid, contrast, automatische correctie, fase, klok, veldpositie, functieinstelling, reset, enz. | |
Taal (reserve) | Chinees, Engels, Frans, Duits, Italiaans, Spaans, Russisch, Koreaans, Japans, enz. | ||
knop (gereserveerd) | Power, Menu, Up, Down, Uitgang |
HDMI-interface pin definitie
1 T.M.D.S DATA2+
2 T.M.D.S. DATA2 Beschermd
3 T.M.D.S DATA2-
4 T.M.D.S DATA1+
5 T.M.D.S. DATA1 beschermd
6 T.M.D.S. DATA1-
7 T.M.D.S DATA0+
8 T.M.D.S. DATA0 Beschermd
9 T.M.D.S. gegevens0-
10 T.M.D.S. DATA CLOCK+
11 T.M.D.S. DATA CLOCK Beschermd
12 T.M.D.S. DATA CLOCK
13 CEC (consumentenelektronicacontrole optie)
14 Gereserveerd (in de kabel maar N.C. op het apparaat)
15 SCL(DDC)
16 SDA ((DDC)
17 DDC/CEC Ground
18 +5V (stroomvoorziening)
19 Kabel voor warmverwisselende sondes
Aanraakpaneel Pin Definitie
1 VDD
2 GND
3 TP-INT
4 TP-RST
5 TP-SCL
6 TP-SDA
HDMI 7 inch Display, 7 inch PCAP TFT DisplayProducttekening

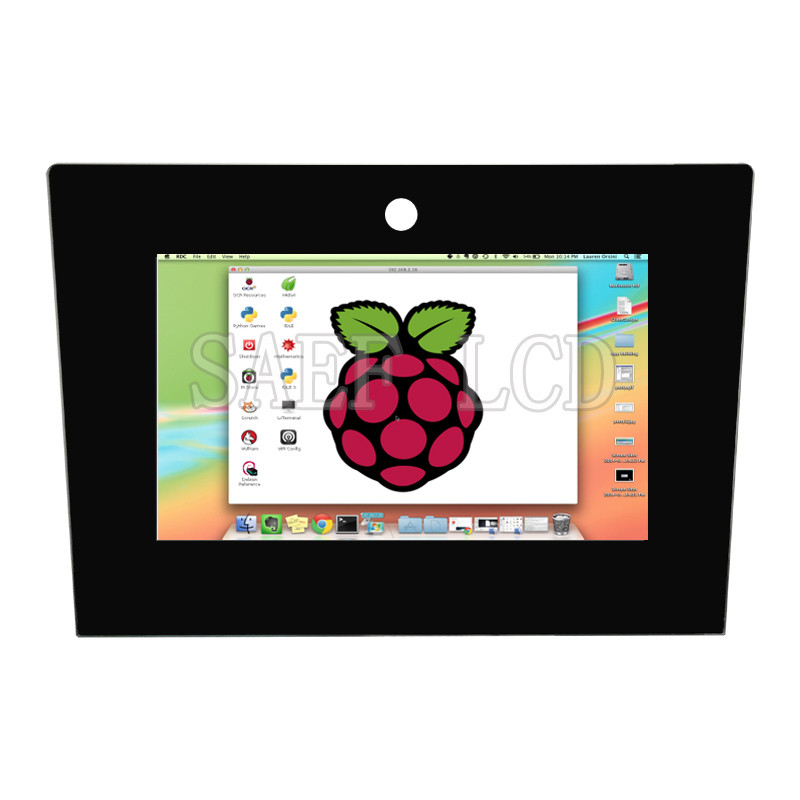

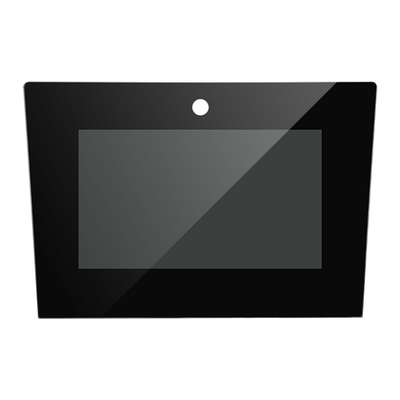

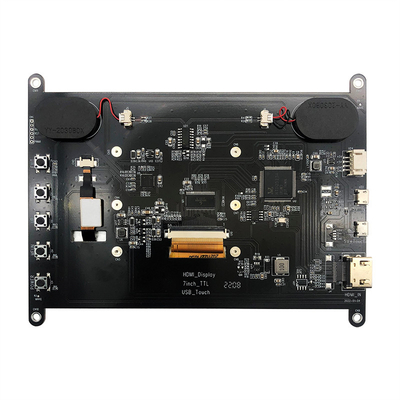

HDMI 7 inch Display, 7 inch PCAP TFT DisplayProductbeeld
