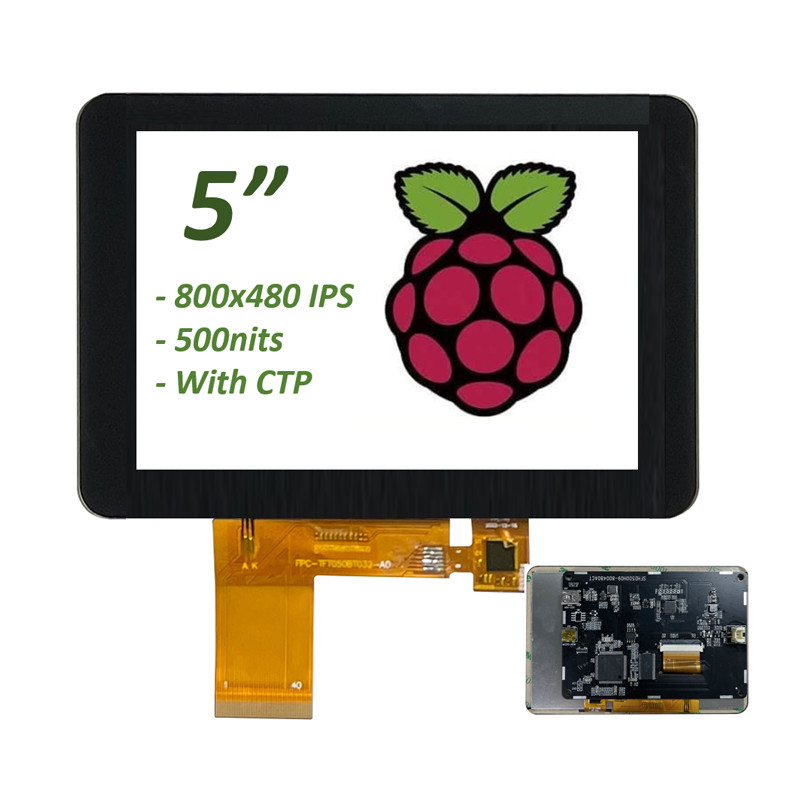

5" Raspberry Pi compatibel HDMI TFT Touchscreen Display 800x480 IPS Product Inleiding
SFHD500H09-800480A-CT is een HDMI TFT-LCD-module die TFT-LCD, PCAP-touch en stuurbord heeft geïntegreerd.
Dit 5" TFT-scherm is de perfecte metgezel voor een Raspberry Pi. Het 5 inch HDMI TFT-scherm wordt aangesloten op een RPi met behulp van de native DSI-connector op de RPi.Deze verbinding biedt alles wat het scherm nodig heeft.Dit betekent dat alle GPIO's van RPi beschikbaar zijn voor verbinding met andere randapparatuur*.
Plus, in tegenstelling tot veel RPi-displays, is dit scherm klaar om te gaan en vereist geen wijzigingen in het config.txt-bestand op uw RPi voordat het wordt opgestart*.
Kenmerken:
> 5" full-color TFT-scherm 500 nits
>Capacitair touchscreen
> Ondersteuning: RGB-interface signaaluitgang.
> Ondersteuning: OSD-taal ((Chinees/Engels).
>Een enkele 15-pins connector vereist voor het display, de cap touch en het aansturen
>Verbindt zich met een DSI op de RPi Gebruikt geen GPIO's
> Config-bestand klaar om te gaan
> Ondersteuning: I2C naar USB Capacitive single touch en multi-touch functie.
> Ondersteuning:HDMI-signaalbron van bijvoorbeeld Windows/Raspberry Pi/ATK/STB/DVD.
> Ondersteuning: DC-5V USB-5V2A-invoer.
>Audio: Geen ondersteuning, indien nodig kan het worden aangepast.
>De software op het moederbord ondersteunt online updates.
|
Video-invoer
|
HDMI |
1080p |
| HDCP-versie |
2.0 |
| Werkvermogen |
DC 5V2A |
| Vermogenverbruik in standby |
< 0,25 W |
|
LCD-scherm
|
Afbeelding |
TFT-LCD |
| Display-interface |
RGB |
| Resolutie |
800*480@60HZ |
| Spanning van het aandrijfscherm |
3.3V |
| Hoofdtelefoon-uitgang |
Geen steun |
| Luidspreker-uitgang |
Geen steun |
| LED's |
Manier om de helderheid aan te passen |
PWM |
| Klavier |
Geen steun |
| OSD-taal |
Chinees/Engels |
5" Raspberry Pi compatibel HDMI TFT Touchscreen Display 800x480 IPS Producttekening

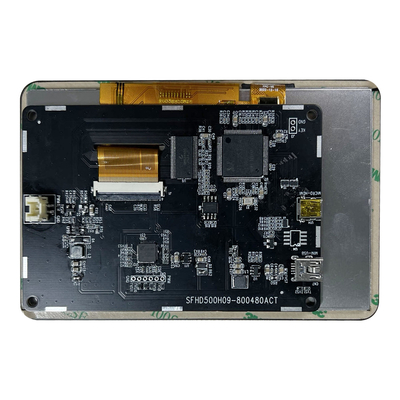

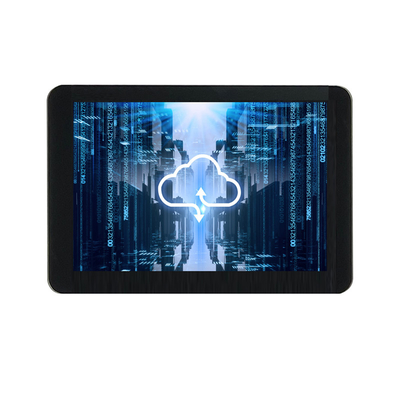

5" Raspberry Pi compatibel HDMI TFT Touchscreen Display 800x480 IPS Productbeeld
HDMI pin definitie
| 1 |
T.M.D.S. DATA2+ |
| 2 |
T.M.D.S. DATA2 afgeschermde schermen |
| 3 |
T.M.D.S DATA2- |
| 4 |
T.M.D.S. DATA1+ |
| 5 |
T.M.D.S. DATA1 afgeschermde scherming |
| 6 |
T.M.D.S DATA1- |
| 7 |
T.M.D.S. DATA0+ |
| 8 |
T.M.D.S. DATA0 afgeschermde scherming |
| 9 |
T.M.D.S. DATA0- |
| 10 |
T.M.D.S. DATA CLOCK+ |
| 11 |
T.M.D.S. DATA CLOCK afgeschermde scherming |
| 12 |
T.M.D.S. DATA CLOCK- |
| 13 |
CEC (Consumer Electronics Control, optioneel elektronisch)
(in de vorm van een elektronische verbruikscontroller)
|
| 14 |
Gereserveerd (in de kabel, maar N.C. op het apparaat) |
| 15 |
SCL(DDC Clock) |
| 16 |
SDA ((DDC-gegevens) |
| 17 |
DDC/CEC Ground |
| 18 |
+5V-vermogen |
| 19 |
Warmverwisselbare proefdraad |
Fabrieksfaciliteiten en certificaten
SAEF-technologie Mini / Small HDMI Signal TFT LCD Display Panel
SAEF uitgebracht voor HDMI-signaal Displays zijn ontworpen om te werken met de Raspberry Pi of embedded systeem, single board computers (of desktop / laptops) die HDMI-signaaluitgang ondersteunen.Deze serie display modules komen met een bedieningspaneel met een HDMI signaal interface outputSAEF biedt een breed productassortiment aan kleine tot middelgrote HDMI TFT-displaymodules in maten variërend van 1,28 inch HDMI TFT Round Display,2,8 inch HDMI TFT Ronde Display, 3,4 inch HDMI TFT Display, 3,6 inch HDMI TFT Ronde Display, 5 inch HDMI TFT Ronde Display, 4,3 inch HDMI TFT Display, 5 inch HDMI TFT Display,7 inch HDMI TFT-display, 10,1 inch HDMI TFT Display, 11,6 inch HDMI TFT Display, 12,3 inch HDMI TFT Display, 13,3 inch HDMI TFT Display, 14 inch HDMI TFT Display, 15 inch HDMI TFT Display, 15,6 inch HDMI TFT Display,17 inch HDMI TFT-display, 18,5 inch HDMI TFT Display, 21,5 inch HDMI TFT Display, 23,8 inch HDMI TFT Display, 24 inch HDMI TFT Display, 25 inch HDMI TFT Display, 27 inch HDMI TFT Display en 28 inch HDMI TFT Display.Deze displays worden hieronder beschreven.:
> Ontworpen om het gebruik van Raspberry Pi makkelijk te maken (ondersteuning Rasberry Pi gebruik)
> Ondersteunt HDMI-signaaluitgang
> Goede aanraakrespons
> Snelle reactietijd
> Ondersteuning van Raspberry Pi GPIO
> Ondersteuning van mini-pc's, kan als computermonitor werken
> Ondersteuning van RTP met USB-interface
> Ondersteuning van de PCAP-optie
> Optie zonder touchpaneel beschikbaar
Zoekwoord: 1,28 inch HDMI TFT Ronde Display, 2,8 inch HDMI TFT Ronde Display, 3,4 inch HDMI TFT Display, 3,6 inch HDMI TFT Ronde Display, 5 inch HDMI TFT Ronde Display, 4,3 inch HDMI TFT Display,5 inch HDMI TFT Display, 7 inch HDMI TFT Display, 10,1 inch HDMI TFT Display, 11,6 inch HDMI TFT Display, 12,3 inch HDMI TFT Display, 13,3 inch HDMI TFT Display, 14 inch HDMI TFT Display,15 inch HDMI TFT-display, 15,6 inch HDMI TFT Display, 17 inch HDMI TFT Display, 18,5 inch HDMI TFT Display, 21,5 inch HDMI TFT Display, 23,8 inch HDMI TFT Display, 24 inch HDMI TFT Display, 25 inch HDMI TFT Display,27 inch HDMI TFT-display, 28 inch HDMI TFT display
