5 inch Mini TFT HDMI LCD Display (Voor Raspberry Gebruik), 5 inch Small HDMI Signal TFT Display Product Inleiding
SFHD500HX10-800480A-CT is een nieuwe geïntegreerde (LCD-scherm, touchscreen, stuurbord) nieuwe geïntegreerde LCD-display-besturingsmodule.Het presenteert perfect de HDMI digitale signaaluitgang van de pc op het 800 * 480 LCD-scherm.
1Dit Raspberry PI 5 inch HDMI display ondersteunt HDMI 1.3, HDMI 1.4, HDCP 1.4, HDCP 2.2-normen.
2De HDMI-bronnen voor deze 5 inch PCAP TFT zijn compatibel met mainstream mini-pc's zoals Raspberry Pi, BB Black en Banana Pi.
3Dit 5 inch capacitieve TFT-scherm heeft een CTP van USB-interface naar I2C-interface, geen installatie van de bestuurder is vereist.
4Deze Raspberry PI 5 inch touch TFT LCD is ontworpen voor gebruik op het Raspberry Pi Raspberry Pi-scherm, en kan ook worden gebruikt voor andere HDMI industriële controle kleine touchscreen apparaten.
5Als het wordt gebruikt als een Raspberry Pi-scherm, ondersteunt dit 5 inch TFT LCD-scherm Raspbian, Ubuntu, WIN10 IOT en andere systemen, single-touch, en als het wordt gebruikt als een computermonitor,Het ondersteunt Windows 7/8/10, vijfpunts touch, rijvrij.
SAEF-technologie Mini / Small HDMI Signal TFT LCD Display Panel:
Saef uitgebracht voor HDMI-signaal Displays zijn ontworpen om te werken met de Raspberry Pi of embedded system, single board computers (of desktop / laptops) die HDMI-signaaluitgang ondersteunen.Deze serie display modules komen met een bedieningspaneel met een HDMI signaal interface outputHet is ontworpen om het gebruik van de Raspberry Pi gemakkelijk te maken.
> Ontworpen om het gebruik van Raspberry Pi makkelijk te maken (ondersteuning Rasberry Pi gebruik)
> Ondersteunt HDMI-signaaluitgang
> Goede aanraakrespons
> Snelle reactietijd
> Ondersteuning van Raspberry Pi GPIO
> Ondersteuning van mini-pc's, kan als computermonitor werken
> Ondersteuning van RTP met USB-interface
> Ondersteuning van de PCAP-optie
> Optie zonder touchpaneel beschikbaar
Productkenmerken:
| Sleutelwoorden: |
5 inch HDMI TFT LCD-scherm |
| Resolutie: |
800*480 |
| CTP-interface: |
IIC naar USB |
| Menu (voorbehouden): |
Helderheid, contrast, automatische correctie, fase, klok, lijnveldpositie, functieinstellingen, reset, enz. |
| Ondersteuning: |
HDMI, Raspberry Pi, Raspbian, Ubuntu, WIN10 IOT |
| Oppervlakteverlichting: |
300 Cd/m2 - 1000 Cd/m2 |
| Zichtrichting: |
IPS Alle gezichtshoeken (85/85/85/85) |
| Touchscreen: |
CTP (capacity touchscreen) |
| LED-levensduur: |
40000 uur |
| Opbergtemp.: |
¥30°C tot +80°C |
| Werktemperatuur |
¥30°C tot +80°C |
| Audio-uitgang: |
8Ω1.5W (20*30 BOX Speaker * 2) |
| Certificaat: |
ISO9001:2015 / ISO1400:2015 |
| Naleving: |
REACH- en RoHS-compliant en halogeenvrij |
5 inch Mini TFT HDMI LCD Display (Voor Raspberry gebruik), 5 inch Small HDMI Signal TFT Display Producttekening
HDMI pin definitie:
| 1 |
T.M.D.S. DATA2+ |
| 2 |
T.M.D.S. DATA2 afgeschermde schermen |
| 3 |
T.M.D.S DATA2- |
| 4 |
T.M.D.S. DATA1+ |
| 5 |
T.M.D.S. DATA1 afgeschermde scherming |
| 6 |
T.M.D.S DATA1- |
| 7 |
T.M.D.S. DATA0+ |
| 8 |
T.M.D.S. DATA0 afgeschermde scherming |
| 9 |
T.M.D.S. DATA0- |
| 10 |
T.M.D.S. DATA CLOCK+ |
| 11 |
T.M.D.S. DATA CLOCK afgeschermde scherming |
| 12 |
T.M.D.S. DATA CLOCK- |
| 13 |
CEC (Consumer Electronics Control, optioneel elektronisch)
(in de vorm van een elektronische verbruikscontroller)
|
| 14 |
Gereserveerd (in de kabel, maar N.C. op het apparaat) |
| 15 |
SCL(DDC Clock) |
| 16 |
SDA ((DDC-gegevens) |
| 17 |
DDC/CEC Ground |
| 18 |
+5V-vermogen |
| 19 |
Warmverwisselbare proefdraad |
USB 5V pin Definitie:
| 1 |
VCC |
| 2 |
NC |
| 3 |
NC |
| 4 |
NC |
| 5 |
GND |
USB TP pin Definitie:
| 1 |
VCC |
| 2 |
D- |
| 3 |
D+ |
| 4 |
NC |
| 5 |
GND |

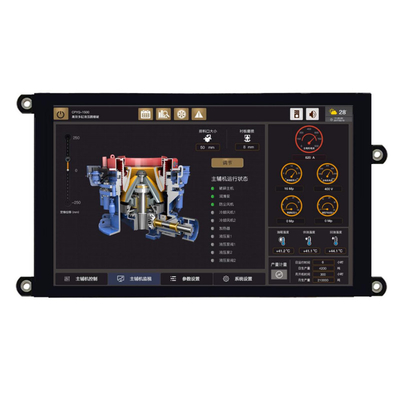

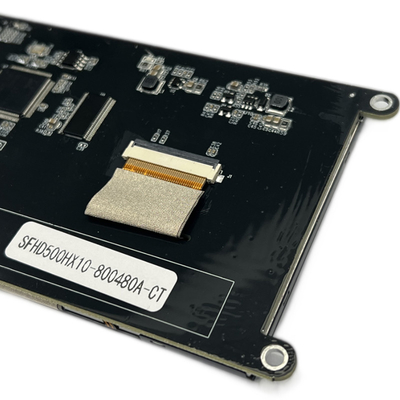

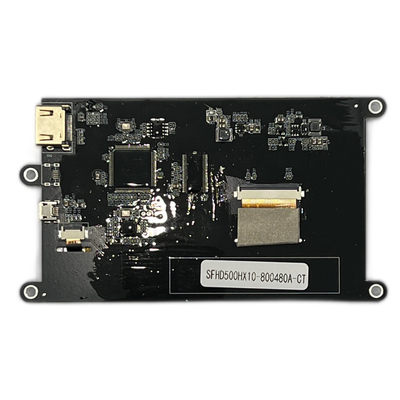

5 inch Mini TFT HDMI LCD Display (Voor Raspberry gebruik), 5 inch Small HDMI Signal TFT Display Productbeeld
Projecteerde capacitieve (PCAP) touchscreen
Projected Capacitive (PCAP) touchtechnologie biedt een snelle en gevoelige respons en een professionele betrouwbaarheid.
De technologie van het geprojecteerde capacitieve touchscreen is ontworpen voor strenge industriële, medische en automotive toepassingen.een geïntegreerde ingebedde oplossing die de toeleveringsketen en assemblage helpt vereenvoudigen.
Dekselglas:
1Vorm: maat, vorm, randbehandeling, gaten en uitsnijdingen
2Kleur: zijdedruk, logo
3Glasmateriaal: gorillaglas, gehard glas, PMMA
4Behandeling: spiegel, AG, AR, AF
Sensor:
1Sensormateriaal: glas, film, film+film
2FPC: Vormontwerp facultatief
3. IC: EETI, ILITEK, SIS, Cypress, Focaltech, Goodix enzovoort
4Interface: I2C, USB, RS232
Neem contact met ons op
We horen graag over uw projecten, als u vragen heeft, kunt u ons bereiken op sales2@saef.com.cn
