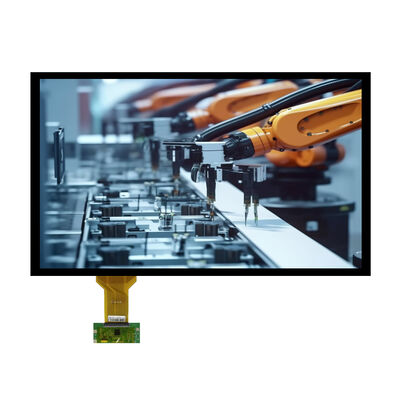

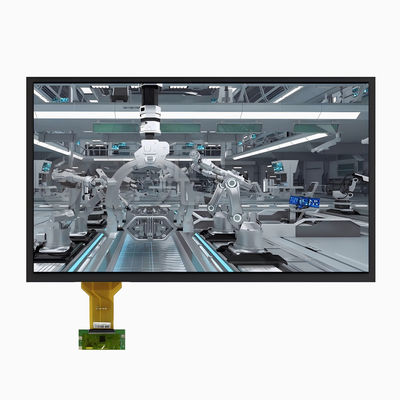

Productdetails:
|
| Product: | TFT LCD -display | Schermgrootte: | 13,3 inch (diagonaal) |
|---|---|---|---|
| Oplossing: | 1920 (H) x 1080 (V) Full HD | Helderheid: | 2000 cd/m² (nits), hoge helderheid |
| Interface: | eDP – 2 rijstroken | Aanraakscherm (CTP): | PCAP Glas-Glas Optioneel |
| Bovenkant:: | -20°C tot +70°C (brede temperatuur) | Kijkhoek: | 89° alle richtingen (CR > 10) |
| Kleurengamma: | 72% NTSC (typisch) | paneeltype: | a-Si TFT, normaal zwart, IPS |
| Belangrijkste toepassing: | Industriële HMI, Medisch, POS | Naleving: | REACH, RoHS, halogeenvrij |
| Markeren: | 13,3-inch 2000 nits TFT LCD-scherm,FHD eDP industrieel display |
||
Doorbreken van de helderheidsbarrière 2000 nits licht leesbare prestaties
Standaard TFT-displays werken bij 200 ∼ 500 nits, geschikt voor gecontroleerde omgevingen binnen, maar vrijwel onleesbaar onder direct zonlicht.De SFTO1330WN-7432A-CT2 van Saef Technology Limited breekt deze beperkingDeze panelen hebben een verbijsterende helderheid van 2000 cd/m2 en zijn vier tot tien keer zo helder als conventionele panelen.De 3-inch Full HD-module is ontworpen voor ingenieurs die geen compromis willen sluiten op het gebied van zichtbaarheid buiten., industriële duurzaamheid of integratieflexibiliteit.
Overwinnen van omgevingslicht met hooglichte techniek
Bij 2000 nits produceert dit scherm levendige, heldere beelden, zelfs in direct zonlicht.Terwijl de 89° ultrabreed kijkhoeken de kleurnauwkeurigheid en leesbaarheid behouden vanuit elk perspectiefOf het nu gaat om buitenkiosken, maritieme navigatiesystemen of industriële bedieningspanele, deze module transformeert uitdagende lichtomstandigheden in een visueel voordeel.
Gebouwd voor de echte wereld Robuust, betrouwbaar en klaar
THet geïntegreerde geprojecteerde capacitieve aanraakpaneel is voorzien van chemisch versterkt dekselglas met ≥ 6H potloodhardheid, anti-glare (10% mist) behandeling en UV-oppervlaktebescherming.De ILI12511 touch controller ondersteunt beide 3.3V en 5V werking met I2C-, USB- of UART-interfaces, met betrouwbare aanraakprestaties, zelfs in mist of met oppervlaktewaterdruppels.,Deze module is gecertificeerd voor de hardste omgevingen.
Technische specificaties voor systeemintegratie
| Parameter | Waarde |
|---|---|
| Actief gebied | 293.76 mm × 165,24 mm |
| Pixel Pitch | 00,153 mm × 0,153 mm |
| Kleuren weergeven | 16.7M |
| Interface | eDP 2 rijstroken |
| Clockfrequentie | 100147,8 MHz |
| Framerate | 60 Hz |
| Achterlichttype | LED met randverlichting |
| Achterlichtspanning | 27V33V (typisch 30V) |
| Achterlichtstroom | 600 mA in totaal (300 mA per string) |
| LED-levensduur | 40,000 uur |
| Aanraakcontroller | ILI12511 |
| Touch Interface | I2C / USB / UART (keuzebaar) |
| Aanrakingsspanning | 3.3V of 5V (keuzebaar) |
Aanpassing en technische ondersteuning
Terwijl deze module wordt geleverd als een complete display-touch-driver oplossing, Saef biedt semi-aanpasbare en volledig aangepaste opties om te voldoen aan uw exacte vereisten:
Optische aanpassing: pas helderheidsniveaus aan, anti-glare afwerking of voeg een anti-vingerafdruk (AF) -coating toe
Mechanische aanpassingen: afmetingen van de contour, lengte van de FPC of plaatsen van de gaten op maat
Touch Upgrades: Integratie van verschillende touch controllers of ondersteuning van handschoen-touch functionaliteit
Aanpassing van de interface: wijziging van het aantal eDP-sporen of toevoeging van LVDS-uitgangsopties
Firmware Tuning: Customize OSD taal, kleur engine, of DCR instellingen
Waarom 2000 nestjes belangrijk zijn
De 2000 nit-drempel is de maatstaf voor de leesbaarheid van het zonlicht.Zelfs onder de helderste zomerzon.Deze module levert die prestaties zonder overmatig energieverbruik of thermische problemen, dankzij de geavanceerde LED-achterlichttechniek.
Ontworpen door ingenieurs, voor ingenieurs.
Bij Saef werken we samen met ingenieursteams van concept tot productie.en responsive ontwerp ondersteuning om ervoor te zorgen dat uw display oplossing foutloos in het veld.
Mechanische afmetingen
![]()
Touchscreen Mechanische afmetingen
![]()
Absolute maximale ratings
| Parameter | Symbool | - Min. | Max, ik ben er klaar voor. | Eenheid |
| Werktemperatuur | Top | +20 | + 70 | °C |
| Bergingstemperatuur | TST | -30 | + 80 | °C |
| Bedieningsvochtigheid | Hop. | - | 90 | % RH. |
| Bewaarvochtigheid | Hst | - | 90 | % RH. |
| Verplichting tot warmteafgifte | Trls | 15 | °C | |
Elektrische kenmerken van TFT-LCD-module
|
Parameter |
Symbool | Ratings |
Eenheid |
||
| Min. | TYP | Maximaal | |||
| Inlaatspanning van stroomvoorziening | VDD | 3.0 | 3.3 | 3.6 | V |
| Stroomvoorziening | IDD | - | - | - | mA |
|
Stroomvoorziening voor LED-chauffeurSpanning |
HVDD | 2.7 | 24 | V | |
|
Stroomvoorziening voor LED-chauffeurStroom |
IHVDD | 20 |
- |
mA | |
| LED-energieverbruik | PLED | 2.7 | W | ||
| Positieve inslagdrempelspanning | VIT+ | +100 | mV | ||
| Negatieve inslagdrempelspanning | VIT- | - 100 | mV | ||
| Differentiële ingangsspanning in gemeenschappelijke modus | Vcom | TBD | V | ||
Eigenschappen van de achtergrondverlichtingseenheid
| Artikel 1 | Symbool | Min. | TYP | Maximaal | Eenheid |
Test Voorwaarde |
| Voedingsspanning | Vf | 27 | 30 | 33 | V | Als = 300 mAX 2 |
| Voedingsstroom | Als | - | 600 | - | mA | - |
| Omgekeerde spanning | Vr | - | - | 5 | V | 10 uA |
| Energieverlies | Pd | - | 18 | - | W | - |
| Eenvormigheid voor LCM | - | 80 | - | - | % | Als = 600mA |
| Levensduur | - | 40000 | - | - | Hrs. | If=600 mA |
| Achterlichtkleur | Wit | |||||
CTP-specificatie
| Categorie | Parameter | Specificatie |
|
Algemeen |
Structuur | Bedekkingsglas + DITO glas |
| Versterking van de lens | Chemisch versterkt | |
| Duraliteit van de oppervlakte van de lens |
≥ 6H (hardheid van potlood) |
|
| Lichtdoorstraling | ≥ 85% | |
| Operatietemperatuur | -20°C ~ +70°C, ≤ 85% RH | |
| Bergingstemperatuur | -30°C ~ +80°C, ≤85% RH | |
|
Elektrische apparatuur |
Interface | IIC / USB / UART |
| Aanraak-IC | IL12511 | |
| Voltage van de voedingsbron (VDD) |
3.3V of 5V (kan worden gekozen) |
|
|
Weerstand van de host (SDA/SCL) |
Configureerbaar op het hoofdbord |
|
| Milieu | Werkomstandigheden | Functioneel in mist/oppervlaktewater |
|
Oppervlakte Eigenschappen |
Oppervlaktinkt | Anti-UV |
| Oppervlaktebehandeling | Anti-glare (Haze: 10%) | |
| Laminatie met LCD-TP | OCA (optisch helder lijm) | |
| Naleving | Materiële normen | RoHS- en halogeenvrij |
