Productdetails:
|
| Schermgrootte: | 15,6-inch diagonaal | helderheid: | 1500 cd/m2 (type) |
|---|---|---|---|
| Oplossing: | 1920×1080 FHD | Kijkhoek: | 85°/85°/85°/85° (CR≥10) |
| Operationele temp.: | -30°C aan +85°C | Interface: | 40-pins 2-kanaals LVDS |
| Stroomverbruik: | 4W (type) @ 3,3V | Contrastverhouding: | 8001 (type) |
| Achtergrondverlichting: | Externe LED-lichtbalk | Led Lifetime: | 24.35W, 50.000 uur levensduur |
| Oppervlaktebehandeling: | Anti-reflectie, 3H Harde coating | Kleurengamma: | 72% NTSC |
| Vibratie/ESD-classificatie: | MIL-STD-202G conform | Naleving: | REACH- en RoHS-conform |
| Markeren: | FHD TFT LCD-scherm,In zonlicht afleesbaar TFT LCD-scherm,Industriële LCD-scherm met leesbaar zonlicht |
||
Ongeëvenaarde zichtbaarheid in ruwe omgevingen
Het SFTO1560RX-7312AN 15.6" High-Brightness TFT LCD Display levert 1500 nits lichtsterkte voor kristalheldere zichtbaarheid onder direct zonlicht.dit FHD (1920×1080) scherm beschikt over een anti-glare 3H harde coating en werkt foutloos van -30°C tot 85°C , vervoerssystemen en zware machines.
Belangrijkste technische voordelen
Industriële duurzaamheid:Geschikt voor thermische schokken (-30°C/85°C), trillingen (10-55Hz) en ±12kV ESD-tests.
Langlevend achtergrondlicht:50Een LED-systeem met een inlaat van 45,1 V (540 mA type) met een duur van 1000 uur.
Flexible integratie:LVDS-interface met omgekeerde scanbesturing (REV_SCAN pin) voor veelzijdige montage.
Echte kleurenprestaties:72% NTSC-kleurengamma en een contrastverhouding van 800:1.
Gecertificeerde betrouwbaarheid
ISO 9001/14001 gecertificeerd en in overeenstemming met de EU RoHS/REACH normen.
Ideaal voor:
Digitaal buitenborden
Bouw- en landbouwapparatuur
Aircraft Cockpit Displays
Maritieme navigatiesystemen
Medische hulpmiddelen
Vraag om een monster:Neem contact op met ons EU/VS-steungroep opsales2@saef.com.cnvoor industriële prijzen en op maat gemaakte opties.
Specificaties
| Posten | Specificatie | Eenheid |
| Schermgrootte | 15.6 reële diagonale | |
| Beael Opening | 365.72x220.39x12.5 | mm |
| Aantal pixels | 1920 x RGB x 1080 | pixel |
| Pixel Pitch | 00,17925 (H) x 0,17925 (V) | mm |
| Afbeeldingsgebied | 344.16x193.59 | mm |
| Kleuren weergeven | 16.7M | Kleur |
| Transmisieve modus | Normaal zwart | - |
| Oppervlaktebehandeling | AG-type, 3H harde coating, | - |
| Energieverbruik | Totaal aantal cellen | |
| TC | 8100 | k |
| NTSC | 72 (type) | % |
Externe afmetingen
![]()
Interface pin definitie
| Pinnetje | Naam | Beschrijving |
| 1 | NC | Geen verbinding, deze pin zou open moeten zijn |
| 2 | NC | Geen verbinding, deze pin zou open moeten zijn |
| 3 | NC | Geen verbinding, deze pin zou open moeten zijn |
| 4 | NC | Geen verbinding, deze pin zou open moeten zijn |
| 5 | NC | Geen verbinding, deze pin zou open moeten zijn |
| 6 | NC | Geen verbinding, deze pin zou open moeten zijn |
| 7 | NC | Geen verbinding, deze pin zou open moeten zijn |
| 8 | NC | Geen verbinding, deze pin zou open moeten zijn |
| 9 | NC | Geen verbinding, deze pin zou open moeten zijn |
| 10 | NC | Geen verbinding, deze pin zou open moeten zijn |
| 11 | LCD_VCC | LCD logica en aandrijflijn 3.3V |
| 12 | LCD_VCC | LCD logica en aandrijflijn 3.3V |
| 13 | LCD_VCC | LCD logica en aandrijflijn 3.3V |
| 14 | NC | Geen verbinding, deze pin zou open moeten zijn |
| 15 | NC | Geen verbinding, deze pin zou open moeten zijn |
| 16 | NC | Geen verbinding, deze pin zou open moeten zijn |
| 17 | REV_SCAN |
Lage → Normale modus. Hoog → Horizontaal & Verticaal Reverse Scan |
| 18 | RXO0- | Negatieve LVDS-differentiële gegevensinvoer. Kanaal O0 (vreemd) |
| 19 | RXO0+ | Positieve LVDS-differentiële gegevensinvoer. |
| 20 | RXO1- | Negatieve LVDS-differentiële gegevensinvoer. |
| 21 | RXO1+ | Positieve LVDS-differenciële gegevensinvoer. |
| 22 | RXO2- | Negatieve LVDS-differenciële gegevensinvoer. |
| 23 | RXO2+ | Positieve LVDS-differentiële gegevensinvoer. |
| 24 | LCD GND | LCD-logica en grond van de bestuurder |
| 25 | RXOC- | Negatieve LVDS-differentiële klokinvoer (vreemd) |
| 26 | RXOC+ | Positieve LVDS-differentiële klokinvoer (vreemd) |
| 27 | LCD GND | LCD-logica en grond van de bestuurder |
| 28 | RXO3- | Negatieve LVDS-differenciële gegevensinvoer. |
| 29 | RXO3+ | Positieve LVDS-differenciële gegevensinvoer. |
| 30 | RXE0- | Negatieve LVDS-differenciële gegevensinvoer. |
| 31 | RXE0+ | Positieve LVDS-differenciële gegevensinvoer. |
| 32 | RXE1- | Negatieve LVDS-differentiële gegevensinvoer. |
| 33 | RXE1+ | Positieve LVDS-differenciële gegevensinvoer. |
| 34 | LCD GND | LCD-logica en grond van de bestuurder |
| 35 | RXE2- | Negatieve LVDS-differentiële gegevensinvoer. |
| 36 | RXE2+ | Positieve LVDS-differenciële gegevensinvoer. |
| 37 | RXEC- | Negatieve LVDS-differentiële klokinvoer (gelijk) |
| 38 | RXEC+ | Positieve LVDS-differentiële klokinvoer (gelijk) |
| 39 | RXE3- | Negatieve LVDS-differentiële gegevensinvoer. |
| 40 | RXE3+ | Positieve LVDS-differentiële gegevensinvoer. |

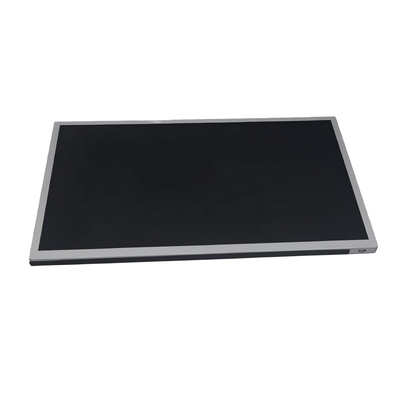

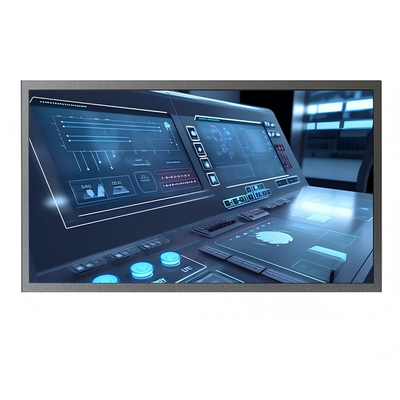

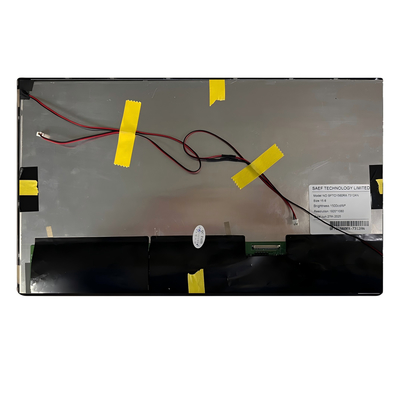

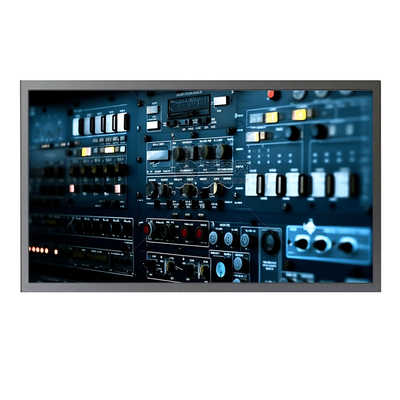

Productbeeld
![]()
![]()
