Productdetails:
|
Helderheid: | 1000 cd/m² (leesbaar in zonlicht) | Schermgrootte: | 13,3-inch diagonaal |
---|---|---|---|
Resolutie: | 1920×1080 Pixels (RGB-streep) | Opbergtemperatuur: | -20°C tot +70°C |
Operatieve temperatuur.: | -30°C tot +80°C | Aanraaktechnologie: | Capacitatief aanraakpaneel |
Interface: | 2-baans eDP 1.2 (2,7 Gbps) | Kleurbereik: | 72% NTSC |
Uit welke hoeken?: | 85°/85°/85°/85° | Levensduur van achterlicht: | 50,000 uur (LED, @25°C) |
Oppervlaktebehandeling: | AG/AR/AF coatings (keuzebaar) | Contrastverhouding: | 8001 (typisch) |
Hardheid van het oppervlak: | ≥6H (Anti-reflectie, Haze 10%) | IC Opties: | EETI, ILITEK, Cypress, Goodix |
Milieubeweging: | Operationeel in mist/oppervlaktevocht | Naleving: | RoHS, Halogeenvrij, ISO 9001/14001 (EU/US gecertificeerd) |
Markeren: | eDP-interface TFT LCD-schermmodule,Industriële TFT-Lcd-displaymodule,Industriële TFT-Lcd-displaymodule |
Toonaangevend 1000 nits TFT-scherm voor extreme zichtbaarheid
De SFTO1330SM-7208A3CT2 herdefinieert prestaties met hoge helderheid met een uitzonderlijke helderheid van 1000 cd/m², ontworpen voor kritieke toepassingen in Noord-Amerika en Europa. Ideaal voor buitenkiosken, industriële HMI's en medische apparatuur, deze 13,3-inch FHD TFT LCD-module levert ongeëvenaarde helderheid in direct zonlicht of omgevingen met veel omgevingslicht. Met een robuust capacitief touchscreen (handschoencompatibel) en een ultrabreed bedrijfstemperatuurbereik (-20°C tot +70°C), voldoet het aan strenge industriële EU/VS-normen.
Kerninnovaties
Zonlichtleesbare helderheid: 1000 nits helderheid + 72% NTSC-kleurengamma voor levendige beelden bij fel licht.
Industriële kwaliteit aanraking: Anti-glare beschermglas (6H hardheid), ondersteunt werking in mist/condensatie (IP65-equivalent robuustheid).
Hoge snelheid connectiviteit: 2-baans eDP 1.2-interface (2,7 Gbps) zorgt voor nul-vertraging gegevensoverdracht voor real-time controlesystemen.
50.000-uur achtergrondverlichting: Energiezuinige LED's met PWM-dimmen (100Hz–1,6KHz) verminderen het stroomverbruik met 40% ten opzichte van CCFL.
Plug & Play-integratie: Ondersteunt 3,3V logische voeding + 12V/24V achtergrondverlichtingsingang, compatibel met HDMI 2.0-driverboards (inbegrepen in de datasheet).
Technische superioriteit voor EU/VS-markten
Optische uitmuntendheid: 85° kijkhoeken, 800:1 contrastverhouding en <35ms reactietijd voor vloeiende videoweergave.
Klaar voor extreme omgevingen: Werkt bij -20°C (vriesomstandigheden) tot +70°C (fabrieksvloeren), met 72-uurs vochtigheid/thermische schokcertificering.
Nul-nalevingsrisico: RoHS, halogeenvrij, ISO 9001/14001 gecertificeerd – volledig in overeenstemming met Europese EMC- en Amerikaanse FCC-richtlijnen.
Compact & Duurzaam: Slank 5,2 mm profiel, schokbestendig ontwerp en EMI-afgeschermde I-PEX-connectoren.
Doeltoepassingen
Betalingsterminals voor buiten (POS/Kiosken)
Industriële bedieningspanelen (automatisering, robotica)
Medische beeldvormingsapparatuur
Informatie en entertainment in transport (bussen, treinen)
Slimme fabrieksuitrusting
Waarom wereldwijde klanten dit scherm vertrouwen
Vervaardigd door Saef Technology (Shenzhen), combineert de SFTO1330SM-7208A3CT2 duurzaamheid van militaire kwaliteit met geavanceerde optiek. De eDP-interface vereenvoudigt de integratie met NVIDIA Jetson, Raspberry Pi en industriële pc's, terwijl het zonlichtleesbare paneel kostbare externe afscherming overbodig maakt. Ondersteund door een garantie van 2 jaar, is deze module de optimale keuze voor OEM's die zich richten op betrouwbaarheidgedreven markten in de VS, Duitsland, het VK en Scandinavië.
Externe afmetingen
Definitie van interfacepinnen
Pin nr. | Symbool | I/O | Functie |
1 | CABC_ EN / NC | - | Gereserveerd voor CD |
2 | H_GND | P | High Speed round |
3 | Lane1_N | I | Complement Signaal Link Lane 1 |
4 | Lane1_P | I | True Signaal Link Lane 1 |
5 | H_GND | P | High Speed round |
6 | Lane0_N | I | Complement Signaal Link Lane 0 |
7 | Lane0_P | I | True Signaal Link Lane 0 |
8 | H_GND | P | High Speed round |
9 | AUX_CH_P | I | True Signaal Auxiliary Channel |
10 | AUX_CH_N | I | Complement Signaal Auxiliary Channel |
11 | H_GND | P | High Speed round |
12 | LCD_VDD | P | LCD logica en driver voeding (3.3V) |
13 | LCD_VDD | P | LCD logica en driver voeding (3.3V) |
14 | NC | I | Gereserveerd voor gebruik door LCD-fabrikant |
15 | LCD_GND | P | LCD logica en driver aarde |
16 | LCD_GND | P | LCD logica en driver aarde |
17 | HPD | O | HPD signaalpin |
18 | LED-1 | P | Achtergrondverlichting aarde |
19 | LED-2 | P | Achtergrondverlichting aarde |
20 | LED-3 | P | Achtergrondverlichting aarde |
21 | LED-4 | P | Achtergrondverlichting aarde |
22 | BL_ ENABLE | I | Achtergrondverlichting aan/uit |
23 | BL_PWM_DIM | I | Systeem PWM |
24 | SCL/NC | - | Gereserveerd voor gebruik door LCD-fabrikant |
25 | SDA/NC | - | Gereserveerd voor gebruik door LCD-fabrikant |
26 | BL_PWR | P | Achtergrondverlichting voeding |
27 | BL_PWR | P | Achtergrondverlichting voeding |
28 | BL_PWR | P | Achtergrondverlichting voeding |
29 | BL_PWR | P | Achtergrondverlichting voeding |
30 | NC | - | Gereserveerd voor gebruik door LCD-fabrikant |
Optische kenmerken
Parameter | Voorwaarden | Min. | Typ. | Max. | Eenheid | |
Kijkhoek (CR>10) |
Horizontaal | θL | - | 85 | - |
graad |
θ R | - | 85 | - | |||
Verticaal | θT | - | 85 | - | ||
θB | - | 85 | - | |||
Contrastverhouding | Midden | 600 | 800 | - | - | |
Reactietijd | Tr+Td | - | 30 | 35 | ms | |
CF Kleur Chromaticiteit (CIE1931) |
Rood x |
Typ. -0.05 |
TBD |
Typ. +0.05 |
- | |
Rood y | TBD | - | ||||
Groen x | TBD | - | ||||
Groen y | TBD | - | ||||
Blauw x | TBD | - | ||||
Blauw y | TBD | - | ||||
Wit x | (0.323) | - | ||||
Wit y | (0.379) | - | ||||
NTSC-verhouding | % | (72) | - | |||
Middenhelderheid van wit |
YLI | 800 | 1000 | cd/m2 |
Achtergrondverlichting kenmerken
Parameter | Symbool | Min. | Typ. | Max. | Eenheid |
Voedingsspanning | VBL | 5 | 12.0 | 37 | V |
Stroomvoorziening voor achtergrondverlichting |
ILED | 6 |
- |
25 | mA |
Voeding voor achtergrondverlichting | PLED | 0.18 | - | 5.55 | W |
Gemoduleerde lichtsignaalspanning | VPWM H | 1.2 | - | 5.0 | V |
VPWM L | 0 | - | 0.6 | V | |
Helderheidsregeling Duty Ratio | Duty | 1 | - | 100 | % |
Helderheidsregeling frequentie | fPWM | 100 | - | 1,600 | KHz |
LED-BL AAN/UIT Hoge spanning | VCNTH | 1.2 | 5.0 | V | |
LED-BL AAN/UIT lage spanning | VCNTL | 0 | - | 0.6 | V |
LED levensduur | - | 40,000 | 50,000 | - | h |
CTP Specificatie
Categorie | Parameter | Specificatie |
Algemeen | Structuur | Afdekglas + DITO-glas |
Versterking afdekglas | Chemisch versterkt | |
Oppervlaktehardheid afdekglas | ≥6H (Potloodhardheid) | |
Lichtdoorlatendheid | ≥85% | |
Bedrijfstemperatuur | -20℃ ~ +70℃, ≤85% RH | |
Opslagtemperatuur | -30℃ ~ +80℃, ≤85% RH | |
Elektrisch | Interface | IIC / USB / UART |
Touch IC | IL12511 | |
Voedingsspanning (VDD) | 3.3V of 5V (Selecteerbaar) | |
Weerstand host (SDA/SCL) | Configureerbaar op moederbord | |
Milieu | Bedrijfsvoorwaarden | Functioneel in mist/oppervlaktewater |
Oppervlakte-eigenschappen | Oppervlakte-inkt | Anti-UV |
Oppervlaktebehandeling | Anti-glare (Waas: 10%) | |
LCD-TP Laminatie | OCA (Optisch heldere lijm) | |
Naleving | Materiële normen | RoHS & Halogeenvrij conform |

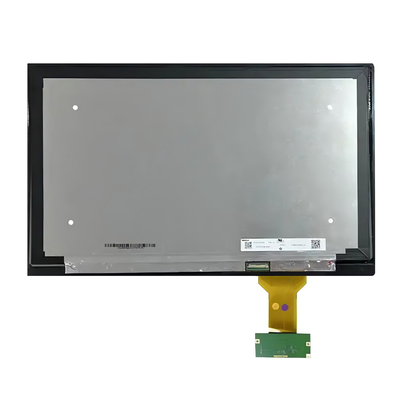

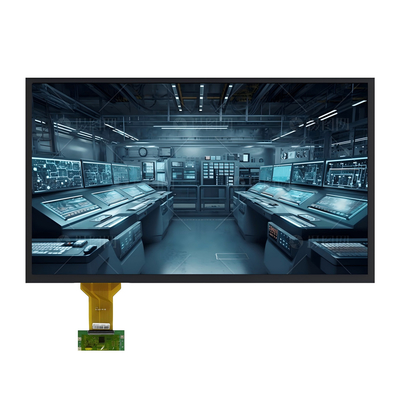

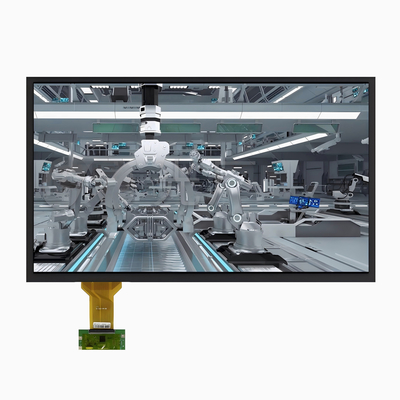

Productafbeelding
