Productdetails:
|
Afbeeldingsgrootte: | 4,3-inch (480 × 272) | Helderheid scherm: | 1000 cd/m² (leesbaar in zonlicht) |
---|---|---|---|
Comité Technologie: | IPS (In-Plane Switching) | Kleurdiepte: | 16.7 miljoen kleuren |
Contrastverhouding: | 1000:1 (Typisch) | kijkhoek: | 85° Alle Richtingen (CR≥10) |
Aanraaktechnologie: | I2C-capaciteit (G+G-structuur) | Operatieve temperatuur.: | -35°C tot +85°C (Industrial Range) |
Interface: | RGB 24-bits Parallel | Bestuurder IC: | ST7283 (Architectuur zonder RAM) |
Achtergrondverlichting: | 16-LED Randverlichting (4×4 Serie) | Naleving: | RoHS/REACH, halogeenvrij |
ESD-bescherming: | ±8kV Lucht / ±4kV Contact (IEC 61000-4-2) | Speciale kenmerken: | Handschoen/natte aanraak ondersteuning, IP65 optioneel |
Markeren: | 4.3 inch IPS TFT LCD,1000 nit hoog helderheidsdisplay,capacitieve TFT-touchscreen |
1000nit Hoge Helderheid IPS Display voor Extreme Omgevingen
De SFTO430HD-7338A-CT levert prestaties die leesbaar zijn in zonlicht voor Amerikaanse buitenapparatuur en Duitse industriële HMI's, en combineert een 1000nit IPS-paneel met capacitieve touch van industriële kwaliteit. Ontworpen voor toepassingen waar optische helderheid en betrouwbaarheid ononderhandelbaar zijn:
Categorie | Deze Module | Typische Concurrent |
---|---|---|
Helderheid | 1000 cd/m² (Continu) | 600–800 cd/m² |
Temperatuurbereik | -30°C tot +80°C | -20°C tot +70°C |
Aanraakgevoeligheid | 0,5 mm (Handschoenmodus) | 1,5 mm+ |
Energie-efficiëntie | 112mW (Max. Achtergrondverlichting) | 150–200mW |
Optische Helderheid | 85% Lichtdoorlatendheid | 70–75% |
Pixel-Perfect IPS: 0,198 mm pixel pitch met γ-correctie (ΔE<1.5)
Uniformiteitsgarantie: >80% luminantie-uniformiteit over 9-zone raster
Geen Kleurverschuiving: CIE1931 coördinaten: Wit (0.307x, 0.330y)
Trillingsbestendigheid: 1,5 mm amplitude @55Hz (IEC 60068-2-6)
Chemisch Gehard Oppervlak: Bestand tegen oplosmiddelen/desinfectiemiddelen (DIN 58196)
Verzegelde Verbinding: OCA/OCR laminering voorkomt beslaan
ST7283 Driver: Elimineert externe RAM-kosten
Signaalintegriteit: CLK jitter <0.1T (40MHz werking)
Laag-Ruis Ontwerp: DEN/HSYNC/VSYNC afgeschermde routing
Markt | Kritieke Gebruiksscenario's | Belangrijkste Waarde |
---|---|---|
VS (Buiten) | Displays voor bouwmachines | 1000nit leesbaarheid in zonlicht |
Duitsland (Industrieel) | Fabrieksrobot HMI's | -30°C koude start, handschoenaanraking |
Medisch | Draagbare chirurgische monitoren | IP65 afdichting, chemische bestendigheid |
Transport | Spoorwegbedieningspanelen | 55Hz trillingsimmuniteit |
Naleving & Certificering
▸ EU: EN 62368-1, RoHS/REACH, VDE 0805 (Duitsland)
▸ VS: FCC Part 15B, UL 60950-1
▸ Betrouwbaarheid: 120 uur thermische cycli (-35°C↔85°C), ISTA 3A valtest
Mechanische Afmetingen
Productinformatie
Item | Specificatie | Eenheid |
LCD-grootte | 4 . 3 ” | inch |
Paneeltype | IPS |
- |
Resolutie | 480xRGBx272 | Pixel |
Weergavemodus | Normaal Zwart |
- |
Aantal Kleuren | 16.7M |
- |
Kijkrichting | ALLE |
- |
NTSC | 50% |
- |
Contrastverhouding | 1000 |
- |
Luminantie | 1000 | cd/m2 |
Modulegrootte | 67.20(H)x105.5(V)x2.92(D) | mm |
Actief Paneeloppervlak | 95.04X53.86 | mm |
Pixel Pitch | 0.198x0.198 | mm |
Pixelindeling | RGB-stripe | |
Gewicht | TBD | g |
Driver IC | ST7283 |
- |
Driver IC RAM-grootte | RAM minder | bit |
Lichtbron | 1 6 LED Chips |
- |
Interface | RGB 24BIT |
- |
Bedrijfstemperatuur |
-30~+80 | ℃ |
Opslagtemperatuur | -35~+85 | ℃ |
CTP Specificatie
Categorie | Parameter | Specificatie |
Algemeen |
Structuur | Afdekglas + ITO Sensor Glas (G+G) |
Versterking Afdekglas | Chemisch Versterkt | |
Oppervlaktehardheid Afdekglas | ≥6H (Potloodhardheid) | |
Lichtdoorlatendheid | ≥85% | |
Bedrijfstemperatuur | -30℃ ~ +80℃, ≤90% RV | |
Opslagtemperatuur | -35℃ ~ +85℃, ≤90% RV | |
Elektrisch |
Interface | I2C |
Touch IC | FT5446 | |
Voedingsspanning (VDD) | 2.8V ~ 3.3V | |
Weerstand Host (SDA/SCL) | Configureerbaar op Moederbord | |
Omgeving |
Bedrijfsomstandigheden |
Functioneel in mist/oppervlaktewater/Handschoen |
Oppervlak Eigenschappen |
Oppervlakte-inkt | Transparant type |
Oppervlaktebehandeling | Aanpasbaar | |
LCD-TP Laminering | AIR, OCA en OCR Verbinding Optioneel | |
Naleving | Materiaalspecificaties | RoHS & Halogeen-Vrij Conform |
Definitie Pinnen Interface
Pin Nr. | Symbool |
Functie |
1 | LEDK | Kathode Achtergrondverlichting |
2 | LED_A | Anode Achtergrondverlichting |
3 | GND | Massa |
4 | VCC | Analoge Voeding voor LCM (2.8V) |
5-12 | R0-R7 | Databus |
13-20 | G0-G7 | Databus |
21-28 | B0-B7 | Databus |
29 | GND | Massa |
30 | CLK | Pixelsignaal in RGB I/F |
31 | DISP | Weergave |
32 | HSYNC | Horizontale synchronisatie. Signaal in RGB I/F |
33 | VSYNC | Verticale synchronisatie. Signaal in RGB I/F |
34 | DEN | Gegevens inschakelsignaal in RGB I/F DE-modus |
35 | NC | |
36 | GND | Massa |
37 | XR | Aanraakscherm pin |
38 | YD | Aanraakscherm pin |
39 | XL | Aanraakscherm pin |
40 | YU | Aanraakscherm pin |
Absolute Maximum Waarden
Item | Symbool | Waarde | Eenheid | Opmerking |
Analoge Voedingsspanning | VDD | -0.3~+4.6 | V |
- |
Logische Ingangsspanningsbereik | VIN | -0.3 ~VDDI+0.3 | V |
- |
Logische Uitgangsspanningsbereik | VO | -0.3 ~VDDI+0.3 | V |
- |
Typische Bedrijfsomstandigheden
Item | Symbool | Min. | Typ. | Max. | Eenheid |
Voedingsspanning | VDD | 3.0 | 3.3 | 3.6 | V |
NVM Voedingsspanning | VPP | 7.4 | 7.5 | 7.6 | V |
Hoge Ingangsspanning | VIH | 0.7*VDD |
- |
VDD | V |
Lage Ingangsspanning | VIL |
DGND |
- |
0.3*VDD | V |
Hoge Uitgangsspanning | VOH | VDD-0.4 |
- |
VDD | V |
Lage Uitgangsspanning | VOL | DGND |
- |
DGND+0.4 | V |
Optische Eigenschappen
Item | Symbool | Conditie | Min. | Typ. | Max. | Eenheid | ||
Kijk Hoekbereik |
Links | θL |
CR≧10 |
80 | 85 |
- |
graad |
|
Rechts | θR | 80 | 85 |
- |
||||
Boven | θT | 80 | 85 |
- |
||||
Onder | θB | 80 | 85 |
- |
||||
Reactietijd |
Ton+Toff |
θ=Ф=0˚ |
- |
40 |
ms |
|||
Contrastverhouding |
CR |
θ=Ф=0˚ |
800 | 1000 |
- |
- |
||
Luminantie | L | θ=Ф=0˚ | 1000 |
- |
cd/m2 | |||
Kleur Chromaticiteit (CIE1931) |
Wit |
Wx |
Normaal
θ=Ф=0˚ |
0.307 |
- |
|||
Wy | 0.33 | |||||||
Rood |
Rx | 0.608 | ||||||
Ry | 0323 | |||||||
Groen |
Gx | 0.317 | ||||||
Gy | 0.549 | |||||||
Blauw |
Bx | 0.145 | ||||||
By | 0.138 | |||||||
Uniformiteit | UL | θ=Ф=0˚ |
- |
80 |
- |
% |

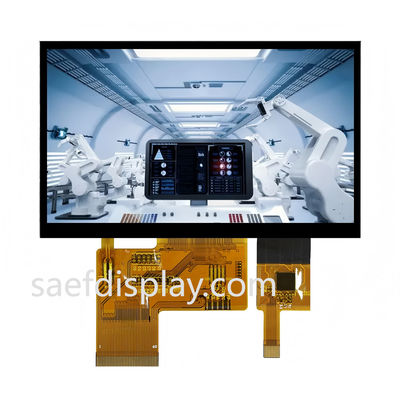

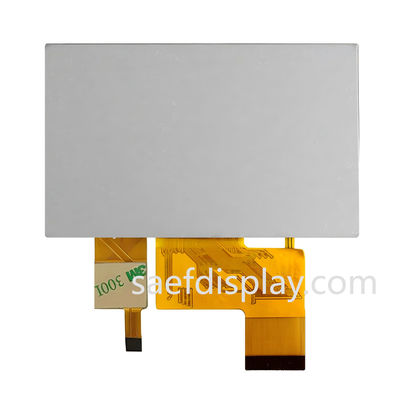

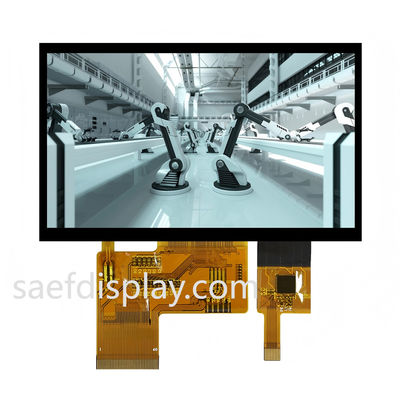

Productafbeelding
