Productdetails:
|
Afbeeldingsgrootte: | 27 inch | Oppervlakteverlichting: | 1000 cd/m2 (typisch) |
---|---|---|---|
Resolutie: | 3840×2160 (UHD) | Interface: | 4-lane eDP 1.4 (5,4 Gbps) |
Contrastverhouding: | 1000:1 (Typisch) | Pinnummer: | 30 pin's |
kijkhoek: | 89° (CR>10, Alle Richtingen) | Montage: | VESA-montage compatibel |
Kleurdiepte: | 1.07 B (8bit+A-FRC) | Kleurbereik: | NTSC 90%, sRGB 98% (typisch) |
Voeding: | 10V ±1V (Logica), 24V (Achtergrondverlichting) | Operatieve temperatuur.: | 0℃ aan +50℃ |
Opbergtemperatuur: | -20℃ aan +60℃ | Levensduur van achterlicht: | 30,000 uur (L70 @ 25°C) |
Reactietijd: | 14ms (GTG Typisch) | Naleving: | RoHS, halogeenvrij, REACH |
Markeren: | Industriële TFT Display 4K,UHD Industriële TFT Display,Hoge Helderheid Industriële TFT Display |
SFTO2700B-7125AN – 27” UHD Hoge Helderheid Industriële TFT Display voor Professionele Toepassingen in de EU & US Markten
De SFTO2700B-7125AN is een geavanceerd 27-inch ultra-high-definition (UHD 4K) industrieel TFT-display, ontworpen voor veeleisende omgevingen in de Verenigde Staten en Europa. Dit display is ontwikkeld voor ingenieurs, systeemontwerpers en technische professionals en combineert uitzonderlijke helderheid (1000 cd/m²), lage reflectie en toonaangevende kleurnauwkeurigheid om optimale prestaties te leveren in industriële automatisering, medische beeldvorming, buitenkiosken en professionele AV-systemen.
4K UHD-resolutie (3840 × 2160): Zorgt voor kristalheldere beelden voor data-intensieve toepassingen.
Hoge Helderheid & Contrast: 1000 cd/m² helderheid en 1000:1 contrastverhouding voor zichtbaarheid in direct zonlicht en omstandigheden met weinig licht.
Geavanceerde Kleurreproductie: 10-bits kleurdiepte (8-bits + A-FRC) met NTSC 90% en sRGB 98% kleurengamma voor precieze kleurovereenstemming in ontwerp-, simulatie- en inspectieworkflows.
Lage Reflectie Coating: Minimaliseert schittering voor naadloze werking in heldere omgevingen.
Brede Kijkhoeken (178°): Behoudt consistente beeldkwaliteit, zelfs bij extreme hoeken.
Industriële Duurzaamheid: Werkt betrouwbaar bij temperaturen variërend van -20°C tot +70°C.
Naleving van EU & US Normen: RoHS, REACH, CE, FCC en IP65 frontpaneelcertificeringen voor wereldwijde implementatie.
Interface: eDP 4-kanaals (inversietype), 5,4 Gbps link rate voor snelle gegevensoverdracht.
Pixelstructuur: a-Si TFT actieve matrix met verticale RGB-streep pixelindeling.
Achtergrondverlichting: Edge-lit LED voor uniforme verlichting en energie-efficiëntie.
Montage: VESA-compatibel (200 x 200 mm) voor flexibele integratie in industriële behuizingen.
Ontworpen voor Professioneel Gebruik: Ideaal voor machine vision, bedieningspanelen en digitale signage in zware omgevingen.
Wereldwijde Naleving: Gecertificeerd voor EU (CE, RoHS) en US (FCC) markten om de inkoop te stroomlijnen.
Betrouwbaarheid & Levensduur: Rigoureus getest voor 50.000+ uur werking (typisch).
Doeltoepassingen:
Industriële automatisering en HMI-systemen
Digitale signage en kiosken voor buiten
Medische beeldvorming en diagnostische apparatuur
Automotive en aerospace bedieningspanelen
Professionele videowalls en simulatiesystemen
Klaar om de SFTO2700B-7125AN in uw volgende project te integreren? Neem contact op met ons engineeringteam voor datasheets, CAD-bestanden of sample-aanvragen. Onze in de EU/VS gevestigde ondersteuning zorgt voor naadloze naleving en technische begeleiding voor uw toepassing.
Mechanische Afmetingen
Parameter | Specificatie | Eenheid |
Actief gebied | 596,736(H)×335,664(V) | mm |
Aantal pixels | 3840(H)×2160(V) | pixels |
Pixel pitch | 0,1554(H)×0,1554(V) | mm |
Pixelindeling | RGB Verticale streep | |
Kleurdiepte | 1,07 B(8bit+A-FRC) | kleuren |
Weergavemodus | Normaal Zwart | |
Afmetingen | 630,0(H)×368,2(V)×20,98(Diepte) | mm |
Gewicht | 3340(typisch) | g |
Bezelbreedte (L/R/U/D) | 13,71/13,71/13,74/13,74 | mm |
Oppervlaktebehandeling | Haze 25%,3H | |
Achtergrondverlichting | Lange zijde, 2-LED verlichtingsbalk type |
Elektrische Specificaties
Parameter | Min. | Typ. | Max. | Eenheid | |
Voedingsspanning | VDD | 9 | 10,0 | 11 | V |
Voedingsstroom | DD | - | 460 | 900 | |
Inschakelstroom | IRUSH | - | 2,0 | 3,0 | |
Toegestane ingangsrimpelspanning | VRF | - | - | 400 | |
Differentieel ingangssignaal hoog niveau Drempelspanning |
VIH |
- |
- |
+100 | |
Differentieel ingangssignaal laag niveau Drempelspanning |
VIL | -100 |
- |
mV | |
Differentieel ingangsspanning | |VID | |
100 |
- | 600 | mV |
Differentieel ingangsgemeenschappelijke modusspanning | Vcm |
0 |
2 | ||
Verbruik |
PD | - | 4,6 | 9 | W |
55 | 58 | W | |||
Ptotal | - | 59,6 | - | W |
Specificaties Achtergrondverlichtingseenheid
Parameter | Min. | Typ. | Max. | Eenheid | |
LED-lichtbalk ingangsspanning per ingangspin | VPIN | 33,6 | 37,2 | 39,6 | V |
LED-lichtbalk ingangsstroom per ingangspin |
IPIN |
- |
110 |
mA |
|
LED-verbruik | PBL | - |
55 |
58 | W |
LED-levensduur |
- |
30.000 |
- |
Uur |
LCD-module Optische Specificaties
Parameter | Symbool | Conditie | Min. | Typ | Max. | Eenheid | ||
Kijkhoekbereik |
Horizontaal |
Θ3 |
|
85 |
89 | - | Deg. | |
Θ9 | 85 | 89 | - | Deg. | ||||
Verticaal |
Θ12 | 85 | 89 | - | Deg. | |||
Θ6 | 85 | 89 | - | Deg. | ||||
Luminantie Contrastverhouding | CR |
Θ = 0. (Midden) Normaal Kijken Hoek |
700 | 1000 | ||||
Luminantie van Wit | 800 | 1000 | - | cd/m2 | ||||
Uniformiteit van witte luminantie | 80 | 85 | % | |||||
Kleurweergave |
|
|
0,283 | 0,313 | 0,343 | - | ||
Wy | 0,299 | 0,329 | 0,359 | - | ||||
|
Rx | 0,646 | 0,676 | 0,706 | - | |||
Ry | 0,269 | 0,299 | 0,329 | - | ||||
Groen |
Gx | 0,197 | 0,227 | 0,257 | - | |||
Gy | 0,649 | 0,679 | 0,709 | - | ||||
Blauw |
Bx | 0,123 | 0,153 | 0,183 | - | |||
By | 0,029 | 0,059 | 0,089 | - | ||||
Reactie Tijd |
GTG | Tg | 14 | 20 | ms | |||
Overspraak | CT | - | - | 2,0 | % |
Pin Definitie
Pin Nr | Symbool | Functie |
1 | VDD | Voeding (10,0V) |
2 | VDD | Voeding (10,0V) |
3 | VDD | Voeding (10,0V) |
4 | VDD | Voeding (10,0V) |
5 | VDD | Voeding (10,0V) |
6 | GND | Massa |
7 | GND | Massa |
8 | NC |
SCL PGMA |
9 | NC | SDA PGMA |
10 | GND | GND |
11 | HPD | Hot Plug Detectie Signaal |
12 | GND | Massa |
13 | DAUXN | Negatief Signaal voor Hulp |
14 | DAUXP | Positief Signaal voor Hulp |
15 | GND | Massa |
16 | DRX0P 9 | Positief Signaal Voor eDP Lane0 |
17 | DRX0N | Negatief Signaal Voor eDP Lane0 |
18 | GND | Massa |
19 | DRX1P | Positief Signaal Voor eDP Lane1 |
20 |
DRX1N |
Negatief Signaal Voor eDP Lane1 |
21 |
GND | Massa |
22 | GRX2P | Positief Signaal Voor eDP Lane2 |
23 | DRX2N | Negatief Signaal Voor eDP Lane2 |
24 | GND | Massa |
25 | DRX3P | Positief Signaal Voor eDP Lane3 |
26 | DRX3N | Negatief Signaal Voor eDP Lane3 |
27 | GND | Massa |
28 | GND | Massa |
29 | NC | Geen verbinding |
30 | BIST | BIST Functie |

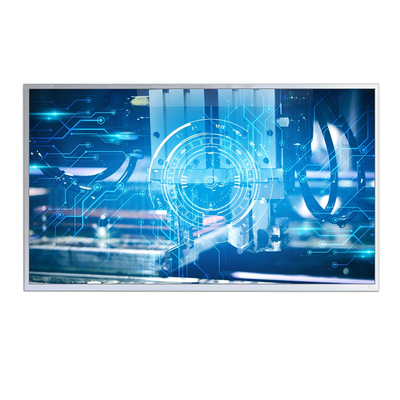

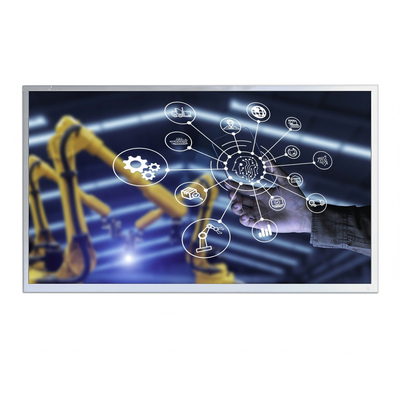

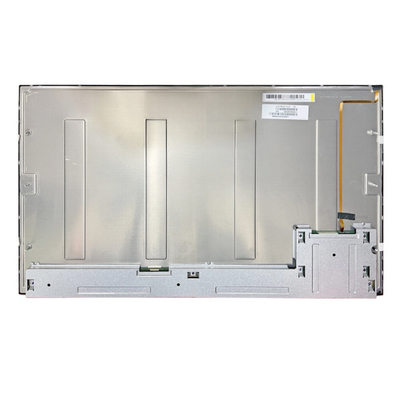

Product Image
