Productdetails:
|
maximale helderheid: | 1000 cd/m² (leesbaar in zonlicht) | Afbeeldingsgrootte: | 21.5 inch (546.86 mm diagonaal) |
---|---|---|---|
Resolutie: | 1920 × 1080 (Full HD) | Aanraaktechnologie: | 10-punts CTP (Handschoencompatibel) |
Interface: | Dual-Channel LVDS (8-bit RGB) | Operatieve temperatuur.: | -10°C tot +60°C (Industriële kwaliteit) |
Opbergtemperatuur: | -20℃ aan +60℃ | kijkhoek: | 89° Horizontaal/Verticaal (CR>10) |
Contrastverhouding: | 1000:1 (Typisch) | Touch Interface: | Usb |
toepassingen: | Medische beeldvorming | Oppervlaktebehandeling: | Nevel 20%, 6U |
Garantie: | 2 jaar (uitgebreide dekking voor industrieel gebruik) | Naleving: | RoHS, REACH, halogeenvrij, ISO 9001/14001 |
Markeren: | 1000 nits Industriële TFT LCD,RoHS Gecertificeerde Industriële TFT LCD |
Ultraheldere 21,5" industriële TFT LCD voor extreme EU/VS-omgevingen
De SFHD2150A01PT-H20%2 levert een ongeëvenaarde helderheid van 1000 cd/m² – ontworpen voor zichtbaarheid in zonlicht in Noord-Amerikaanse en Europese industriële toepassingen. Met Full HD-resolutie, werking bij een breed temperatuurbereik (-10°C tot +60°C) en 10-punts capacitieve aanraakfunctionaliteit, blinkt dit display uit in medische diagnostiek, betaalterminals in de buitenlucht en fabrieksautomatisering. Gecertificeerd volgens RoHS-, REACH- en ISO-normen, voldoet het aan strenge EU/VS-regelgeving.
Belangrijkste voordelen voor industriële klanten:
✅ 1000 nits hoge helderheid – Leesbaar in direct zonlicht (ideaal voor buitenkiosken)
✅ Handschoencompatibele aanraking – Werkt met capacitieve stylus/natte handen (USB-interface)
✅ Uitgebreide garantie – 2 jaar dekking voor 24/7 werking
Industriële prestaties
Weerstand tegen brede temperatuurbereiken
Koudstart bij -10°C (vriesmagazijnen) en werkt bij +60°C (fabrieksvloeren), geslaagd voor 120 uur thermische cyclustests.
Dual-channel LVDS-interface
Ruisbestendige signaaloverdracht voor Siemens/Beckhoff PLC's in omgevingen met hoge EMI.
Medisch & Buiten Ready
1000:1 contrastverhouding + 89° kijkhoeken voor DICOM-compatibele grijswaardenbeelden en bewegwijzering in de buitenlucht.
Robuuste constructie
Anti-reflecterend 6H gehard glas, IP65-equivalent mistbestendigheid en ±4kV ESD-bescherming.
Technische specificaties
Functie |
Industriële waarde |
---|---|
Energie-efficiëntie |
Soft-start circuit (≤3A inschakelstroom) |
Aanraakgevoeligheid |
10-vingerdetectie (<10g druk) |
Achtergrondverlichtingsdriver |
MY-1L2136A-v2.1 (10-30V input) |
Optische hechting |
Vloeibare OCR voor minder reflectie |
Medisch
Chirurgische monitoren, diagnostische beeldvorming (DICOM grijswaarden)
Buiteninfrastructuur
Tolpoorten, informatiepanelen voor bushaltes, selfservicekiosken
Industrie 4.0
CNC-machine HMI's, robotbesturingsinterfaces (Duitsland)
Transport
Bagagedisplays op luchthavens, treinbesturingssystemen (VK/Frankrijk)
Waarom dit display kiezen?
Vervaardigd door Saef Technology (ISO 9001/14001 gecertificeerd), deze module bevat:
Specificaties
ITEMS | Eenheid | Specificatie |
Schermdiagonaal | mm | 546,86 (21,5”) |
Actief gebied | mm | 476,064(H) x 267,786(V) |
Pixels H x V | - | 1920(x3) x 1080 |
Pixel Pitch | um | 247,95 (per één triad) x247,95 |
Pixelindeling | - | R.G.B. Verticale streep |
Weergavemodus | - | VA-modus, normaal zwart |
Reactietijd | Msec | 14ms (typ., aan/uit) |
Gewicht | Gram | TBD |
Elektrische interface | - | Dual channel LVDS, 8 bits RGB data-input |
Ondersteunde kleur | - | 16,7M kleuren |
Oppervlaktebehandeling | - | Anti-reflectie, 3H |
Temperatuurbereik in bedrijf Opslag (verzending) |
℃ |
-10 tot +60 -20 tot +60 |
Externe afmetingen
Definitie van interface-pin
Pin nr. | Symbool | Beschrijving |
1 | RxO0- | Negatieve LVDS differentiële data-input (Oneven data) |
2 | RxO0+ | Positieve LVDS differentiële data-input (Oneven data) |
3 | RxO1- | Negatieve LVDS differentiële data-input (Oneven data) |
4 | RxO1+ | Positieve LVDS differentiële data-input (Oneven data) |
5 | RxO2- | Negatieve LVDS differentiële data-input (Oneven data) |
6 | RxO2+ | Positieve LVDS differentiële data-input (Oneven data) |
7 | GND | Aarde |
8 | RxOCLK- | Negatieve LVDS differentiële klokinput (Oneven klok) |
9 | RxOCLK+ | Positieve LVDS differentiële klokinput (Oneven klok) |
10 | RxO3- | Negatieve LVDS differentiële data-input (Oneven data) |
11 | RxO3+ | Positieve LVDS differentiële data-input (Oneven data) |
12 | RxE0- | Negatieve LVDS differentiële data-input (Even data) |
13 | RxE0+ | Positieve LVDS differentiële data-input (Even data) |
14 | GND | Aarde |
15 | RxE1- | Negatieve LVDS differentiële data-input (Even data) |
16 | RxE1+ | Positieve LVDS differentiële data-input (Even data) |
17 | GND | Aarde |
18 | RxE2- | Negatieve LVDS differentiële data-input (Even data) |
19 | RxE2+ | Positieve LVDS differentiële data-input (Even data) |
20 | RxECLK- | Negatieve LVDS differentiële klokinput (Even klok) |
21 | RxECLK+ | Negatieve LVDS differentiële klokinput (Even klok) |
22 | RxE3- | Negatieve LVDS differentiële data-input (Even data) |
23 | RxE3+ | Positieve LVDS differentiële data-input (Even data) |
24 | GND | Aarde |
25 | CTL | CTL_DVR |
26 | CE | CE_DVR |
27 | NC | Geen verbinding |
28 | VDD | Voedingsspanning |
29 | VDD | Voedingsspanning |
30 | VDD | Voedingsspanning |
Specificatie achtergrondverlichting
Parameter | Symbool | Waarde | Eenheid | ||
Min. | Typ. | Max. | |||
Ingangsspanning lichtbalk | VLED | 48 | 52 | 56 | V |
Ingangsstroom lichtbalk | ILED | - | 480 | - | mA |
Stroomverbruik | PLED | 23,04 | 24,96 | 26,88 | W |
Levensduur LED | LBL | 40000 | 50000 | - | Uren |
Elektrische kenmerken
Parameter | Symbool | Min | Typ Max | Eenheid | |
Voedingsspanning | VDD | 4,5 | 5,0 | 5,5 | V |
Voedingsstroom | IVDD | 500 | 1200 | mA | |
Inschakelstroom | IRUSH | 2,0 | 3,0 | A | |
Toelaatbare ingangsrimpelspanning | VRF | 300 | mV | ||
Differentiële ingangsdrempelspanning hoog niveau | VIH | +100 | mV | ||
Differentiële ingangsdrempelspanning laag niveau | VIL | -100 | mV | ||
Differentiële ingangsspanning | VID | 200 | 600 | mV | |
Ingangsspanning (BL) | VBL_I | -0,3 | VDD+0,3 | mV | |
Differentiële ingangsgemeenschappelijke modusspanning | VCM | 1,0 | 1,2 | 1,5 | |
Stroomverbruik | VD | 2,5 | 6 | W |
Parameter | Voorwaarden | Min. | Typ. | Max. | Eenheid |
Contrastverhouding | Midden | 700 | 1000 | - | - |
Reactietijd | Tr+Td | - | 14 | 20 | ms |
CF Kleur Chromaticiteit (CIE1931) |
Rood x |
Typ. -0,03 |
0 |
Typ. +0,03 |
0 |
Wit x | 0,323 | - | |||
Wit y | 0,379 | - | |||
Middenluminantie van wit | YLI | 800 | 1000 | cd/m2 | |
Overspraak | Ct | 2,0 | % |

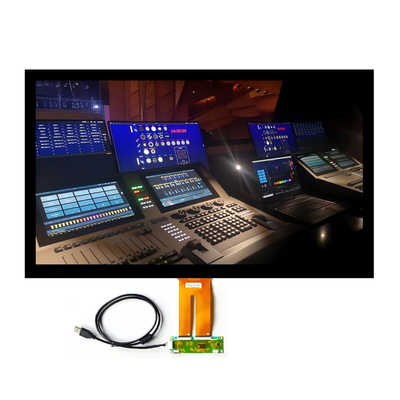

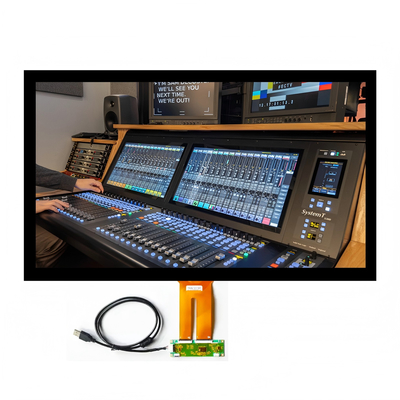

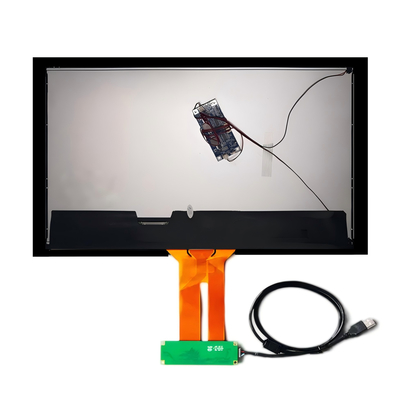

Productafbeelding
