Productdetails:
|
| Schermgrootte: | 15,6-inch diagonaal | Type scherm: | Industriële tftlcd module |
|---|---|---|---|
| Resolutie: | 1920×1080 Pixels (RGB-streep) | Opbergtemperatuur: | -30°C tot +80°C |
| Operatieve temperatuur.: | -35°C aan +85°C | Helderheid: | 500 cd/m2 |
| Contrastverhouding: | 1200:1 (normaal) | Interface: | 8-bits LVDS-invoer, I-PEX-connector |
| Aanraaktechnologie: | Capacitatief aanraakpaneel | Oppervlaktebehandeling: | AG/AR/AF coatings (keuzebaar) |
| Dekselglas: | Gorilla Glass/Gehard Glas/PMMA | Aanrakingspunten: | 10 punten Multi-touch |
| Touch Interface: | I²C/USB/RS232 (Configureerbaar) | IC Opties: | EETI, ILITEK, Cypress, Goodix |
| Aanpassing: | Zeefdruk, Logo, Uitsparingen | Naleving: | REACH- en RoHS-conform |
| Markeren: | RoHS Industriële medische TFT LCD,Industriële medische 15 |
||
SFTO1560JD-7328BN ?? Hoge helderheid 15,6" TFT LCD voor extreme omstandigheden
De SFTO1560JD-7328BN is ontworpen voor veeleisende omgevingen.6-inch TFT-LCD-scherm ontworpen om kristalhelder beeldmateriaal te leveren, zelfs in direct zonlicht of in industriële omgevingen met weinig lichtMet.500 cd/m2 helderheiden eeneen breed werktemperatuurbereik (-30°C tot +80°C), is dit scherm ideaal voor toepassingen die betrouwbaarheid en zichtbaarheid onder moeilijke omstandigheden vereisen.
Waarom kiezen we voor dit hoog helderheids TFT LCD?
Technische hoogtepunten
Toepassingen:
Ontworpen voor wereldmarkten:
De SFTO1560JD-7328BN voldoet aan de strenge eisen van de Europese en Amerikaanse industrie en biedt:
Neem contact met ons op voor bulkbestellingen of op maat gemaakte oplossingen!
Bij Saef Technology Limited, zijn we gespecialiseerd in het leveren van high-performance displays aan wereldwijde klanten.Wij bieden technische ondersteuning en concurrerende prijzen voor uw zakelijke behoeften.
Specificaties
| Parameter | Specificatie | Eenheid |
| Actief gebied | 345.6 ((W) x 194.4 ((H) | mm |
| Aantal pixels | 1920 x RGB x 1080 | pixels |
| Pixel Pitch | 0.18(W) x 0.18(H) | mm |
| Pixelrangschikking | RGB Verticale streep | |
| Afbeeldingsmodus | Normaal zwart | |
| Kleuren weergeven | 8bits | Kleuren |
| Oppervlaktebehandeling | HC | |
| Contrastverhouding | Typisch 1200 minuten.1000 | |
| Bekijkhoek ((CR>10) | Typ.85/85/85/85 | Deg. |
| Kleurbereik | 72% NTSC | |
| Helderheid | 500typisch 425min | cd/m2 |
| Uniformiteit van de helderheid | 80% type 75% min | |
| Energieverbruik | Max, ik ben er klaar voor.10.65W Typ. 9.55W | Watt |
| Uitlegdimensie | 363.8 maal 215.9 | mm |
| Gewicht | Typ. 850 g | gram |
Externe afmetingen
![]()
Interface pin definitie
|
- Nee, dat is niet waar. |
Symbool |
- Nee, dat is niet waar. |
Symbool |
||
|
1 |
RE3P |
Positieve LVDS-differentiële gegevensinvoer Kanaal E3 ((Even) |
21 |
RO1N |
Negatieve LVDS-differenciële gegevens in inputkanaal O1 ((Odd) |
|
2 |
RE3N |
Negatieve LVDS-differentiële gegevensinvoer kanaal E3 ((Even) |
22 |
RO0P |
Positieve LVDS-differenciële gegevens in putkanaal O0(Odd) |
|
3 |
RECLKP |
Positieve LVDS-differentiële klokinvoer t (par) |
23 |
RO0N |
Negatieve LVDS-differenciële gegevens in inputkanaal O0 ((Odd) |
|
4 |
Herinnering |
Negatieve LVDS-differentiële klokinvoer uit ((Even) |
24 |
GND |
LCD Ground |
|
5 |
RE2P |
Positieve LVDS-differenciële gegevensinvoer Kanaal E2 ((Even) |
25 |
NC |
SDA voor SAEF-gebruik, deze pin moet open zijn |
|
6 |
RE2N |
Negatieve LVDS-differentiële gegevensinvoer kanaal E2 ((Par) |
26 |
NC |
SCL voor SAEF-gebruik, deze pin moet open zijn |
|
7 |
GND |
LCD Ground |
27 |
NC |
MTP voor SAEF-gebruik, deze pin moet open zijn |
|
8 |
RE1P |
Positieve LVDS-differentiële gegevensinvoer Kanaal E1 ((Even) |
28 |
LCD_VCC |
LCD-vermogen 3.3V |
|
9 |
RE1N |
Negatieve LVDS-differentiële gegevensinvoer kanaal E1 ((Par) |
29 |
LCD_VCC |
LCD-vermogen 3.3V |
|
10 |
RE0P |
Positieve LVDS-differenciële gegevensinvoer Kanaal E0 ((Even)) |
30 |
LCD_VCC |
LCD-vermogen 3.3V |
|
11 |
RE0N |
Negatieve LVDS-differentiële data-invoer kanaal E0 ((Par) |
31 |
LED_PW M |
Achterlicht aanpassen.3.3V(3V~3.6V) |
|
12 |
RO3P |
Positieve LVDS-differentiële data-invoer Kanaal O3 ((Odd)) |
32 |
LED_EN |
Activeren pin,3.3V(3V~3.6V) |
|
13 |
RO3N |
Negatieve LVDS-differentiële gegevensinvoer kanaal O3 ((Odd) |
33 |
GND |
Ground |
|
14 |
GND |
LCD Ground |
34 |
STBYB |
- Diepe standby-instellingspin. |
|
15 |
ROCLKP |
Positieve LVDS-differentiële klokinvoer t (Odd) |
35 |
RSTB |
Device Reset voor LCD driver IC, laag actief |
|
16 |
ROCLKN |
Negatieve LVDS-differentiële klokinvoer (Odd) |
36 |
GND |
Ground |
|
17 |
GND |
LCD Ground |
37 |
BL_POW Spoedeisende hulp |
+12V Vi voedingsbron |
|
18 |
RO2P |
Positieve LVDS-differenciële data-invoer Kanaal O2 ((Odd)) |
38 |
BL_POW Spoedeisende hulp |
+12V Vi voedingsbron |
|
19 |
RO2N |
Negatieve LVDS-differentiële data-invoer kanaal O2 ((Odd)) |
39 |
BL_POW Spoedeisende hulp |
+12V Vi voedingsbron |
|
20 |
RO1P |
Positieve LVDS-differenciële gegevensinvoer Kanaal O1 ((Odd)) |
40 |
BL_POW Spoedeisende hulp |
+12V Vi voedingsbron |
Optische kenmerken
|
Artikel 1 |
Symbool |
Voorwaarde |
Min. |
Typus. |
Maximaal |
Eenheid |
|
lichtsterkte |
Bloeddruk |
θ=0° |
425 |
500 |
- Dat is... |
cd/m2 |
|
L255 Eenvormigheid |
△Bp |
|
75 |
80 |
- Dat is... |
% |
|
Zienhoek |
θL |
Cr ≥ 10 |
- Dat is... |
85 |
- Dat is... |
de |
|
|
θR |
|
- Dat is... |
85 |
- Dat is... |
|
|
|
ψT |
|
- Dat is... |
85 |
- Dat is... |
|
|
|
ψB |
|
- Dat is... |
85 |
- Dat is... |
|
|
Contrastverhouding |
Cr |
θ=0° FF=0° |
1000 |
1200 |
|
- |
|
Kleurcoördinaten van CIE1931 |
Wx |
θ=0° |
0.283 |
0.313 |
0.343 |
- |
|
|
Wy. |
|
0.299 |
0.329 |
0.359 |
|
|
Kleurbereik |
|
NTSC |
- Dat is... |
72 |
- Dat is... |
% |
|
Gamma |
|
25°C |
2.0 |
2.2 |
2.4 |
% |
|
Overstroom |
|
25°C |
- Dat is... |
- Dat is... |
2 |
% |
Achterlichtkenmerken
|
Parameter |
Symbool |
Waarden |
Eenheid |
||
|
|
|
- Min. |
Typus. |
Max, ik ben er klaar voor. |
|
|
LED-toevoerspanning |
V-LED |
28 |
30 |
31 |
V |
|
LED-toevoerstroom |
ILED |
- |
252 |
- |
mA |
|
Energieverbruik |
PLED |
- |
8.89 |
9.19 |
W |
|
LED-grootte |
QLED |
- |
40 |
- |
E.A. |
|
Levensduur van de LED |
TLED |
40000 |
50000 |
- |
Uren |
CTP-specificatie (facultatief)
| Categorie | Parameter | Specificatie |
| Algemeen | Structuur | Bedekkingsglas + DITO glas |
| Versterking van de lens | Chemisch versterkt | |
| Duraliteit van de oppervlakte van de lens | ≥ 6H (hardheid van potlood) | |
| Lichtdoorstraling | ≥ 85% | |
| Operatietemperatuur | -30°C ~ +80°C, ≤85% RH | |
| Bergingstemperatuur | -35°C ~ +85°C, ≤85% RH | |
| Elektrische apparatuur | Interface | IIC / USB / UART |
| Aanraak-IC | IL12511 | |
| Voltage van de voedingsbron (VDD) | 3.3V of 5V (kan worden gekozen) | |
| Host Resistance (SDA/SCL) | Configureerbaar op het hoofdbord | |
| Milieu | Werkomstandigheden | Functioneel in mist/oppervlaktewater |
| Oppervlakte eigenschappen | Oppervlaktinkt | Anti-UV |
| Oppervlaktebehandeling | Anti-glare (Haze: 10%) | |
| Laminatie met LCD-TP | OCA (optisch helder lijm) | |
| Naleving | Materiële normen | RoHS- en halogeenvrij |

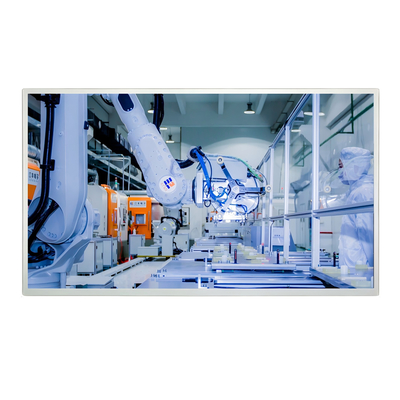

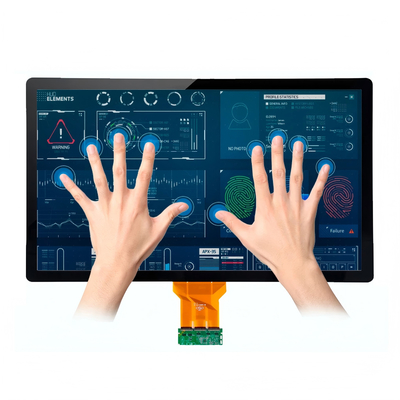

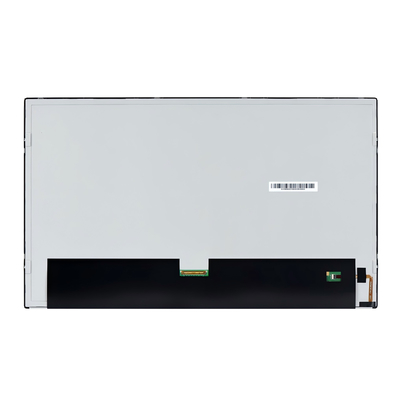

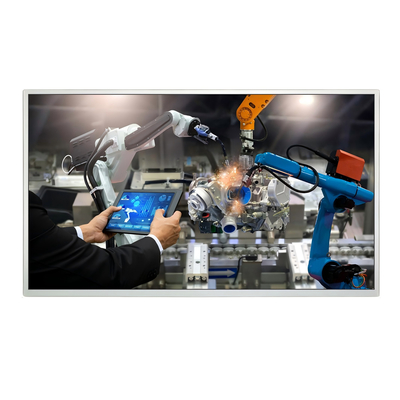

Productbeeld
![]()
![]()
![]()
