Productdetails:
|
| Product: | 5.7 inch TFT LCD-display | Resolutie: | 640x480 VGA |
|---|---|---|---|
| Helderheid: | 500 cd/m2 (typisch) | Zichtrichting: | 80° (in alle richtingen, CR≥10) |
| Contrastverhouding: | 1200:1 | Interface: | 6-bits RGB (40-pin) |
| Operatieve temperatuur.: | -30°C tot +80°C | Aanpassing: | Glas/Sensor/FPC-bewerking |
| Bestuurder IC: | JD9168S | LED-levensduur: | 30,000 uur |
| Aanraking: | Verwachte capaciteit (PCAP) | Naleving: | Rohs & Reach-conform |
| Markeren: | PCAP Touch Industrial TFT LCD,JD9168S Industriële TFT LCD,640x480 industriële TFT-LCD |
||
Robuust 5,7" TFT LCD-scherm 500Nits met PCAP Touch - industriële temperatuur
De SFTO570DX-7263AN van Saef Technology levert uitzonderlijke prestaties in extreme omgevingen.7-inch VGA TFT is ontworpen voor industriële HMI's, medische apparaten en dashboards voor auto's in Europa en Noord-Amerika.
✅ Extreme Omgeving Gereed: Werkt in Arctische kou tot woestijnhitte (-30°C~80°C) met 120 uur thermische schokcertificering.
✅ Industriële duurzaamheid: 3H gehard oppervlak weerstaat krassen + willekeurige trillingsweerstand (0,015G2/Hz, 5-500Hz).
✅ Geoptimaliseerd vermogen: slechts 1,5 W achterlichtverbruik + PWM dimming control (1-50 kHz).
✅ Hoge visuele helderheid: 1200: 1 contrastverhouding + 60% NTSC kleurengamma.
Naadloze touchintegratie
Verbeter uw oplossing met onze geprojecteerde capacitieve (PCAP) touch aanpassing:
Glasopties: Gorilla®-glas/gehard glas/PMMA met AG/AR/AF-coatings.
Sensorflexibiliteit: glas/film/film+filmstapel + aangepaste FPC-vormen.
Controllercompatibiliteit: EETI, ILITEK, Cypress, Goodix (I2C/USB/RS232 interfaces).
Rapid Prototyping: 4 weken voor de productie van monsters voor display+touch combinaties.
Ideaal voor: medische sterilisatie-interfaces, auto dashboards, fabrieksautomatisering.
Productspecificatie
| Posten | Specificatie | Eenheid |
| LCD-type | TFT | - |
| Kleur weergeven | 16.7M | - |
| Zichtrichting | IPS, alle kijkhoeken | Uur |
| Werktemperatuur | -30~+80 | °C |
| Bergingstemperatuur | -30~+80 | °C |
| Grootte van de module | Zie de schets | mm |
| Actief gebied ((W × H) | 115.20X86.40 | mm |
| Aantal punten | 640 x 480 | puntjes |
| LCM-controller | JD9168S | - |
| Spanning van de voedingsbron | 3.3 | V |
| Achterlicht | 3S7P-LED's (wit) | stuks |
| Interface | RGB-interface | - |
Externe afmetingen
![]()
Absolute maximale ratings
| Posten | Symbool | - Min. | Max, ik ben er klaar voor. | Eenheid |
| Voerspanning Spanning | VCC | -Nee.3 | 3.3 | V |
| Voltage van de achterlichttoevoer | VLED | -Nee.3 | 6.0 | V |
| Werktemperatuur | Hoogte | -30 | 80 | °C |
| Bergingstemperatuur | Tst | -30 | 80 | °C |
Achterlichtkenmerken
| Posten | Symbool | Typische waarde | |
| Voerspanning | VLED | 5V | |
| Voedingsstroom | II. | 300 - mA | |
| Energieverbruik | PL | 1.5 - W | |
| PWM-besturingsfrequentie | FPDIM | 50 kHz | |
| Achterlicht ON-OFF | Hoog |
VEN |
1.4 VLED V |
| Laag | 0 - 0,4 V | ||
| PWM-controleniveau | Hoog |
VPDIM |
1.5 V |
| Laag | 0 - 0,4 V | ||
| Uniformiteit | ΔBp | 80% | |
| Levensduur | tijd | 40K uur | |
Interface pin definitie
| Pin nr. | Symbool | Invoer/uitvoer | Definitie |
| 1 | U/D | Ik... | Opwaarts/laagwaarts scanrichting op de panelmodule. |
| 2 | NC | - | Geen verbinding. |
| 3 | HSYNC | Ik... | Horizontale synchronisatie in RGB-interface. |
| 4-6 | VLED | P | Stroomvoorziening voor LED-driver. |
| 7 | VCC | P | Stroomvoorziening voor TFT. |
| 8 | VSYNC | Ik... | Verticale synchronisatie in RGB-interface. |
| 9 | DE | Ik... | Data-invoer in RGB-interface. |
| 10 | XL | Ik... | Geen verbinding. |
| 11 | VU | Ik... | Geen verbinding. |
| 12 | ADJ | Ik... | PWM-signaalinvoer pin. |
| 13-15 | B5-B3 | Ik... | Blauwe databus. |
| 16 | VSS | P | Op de grond. |
| 17-19 | B2-B0 | Ik... | Blauwe databus. |
| 20 | VSS | P | Op de grond. |
| 21-23 | G5-G3 | Ik... | Groene databus. |
| 24 | VSS | P | Op de grond. |
| 25-27 | G2-G0 | Ik... | Groene databus. |
| 28 | VSS | P | Op de grond. |
| 29-31 | R5-R3 | Ik... | Rode databus. |
| 32 | VSS | P | Op de grond. |
| 33-35 | R2-R0 | Ik... | Rode databus. |
| 36 | XR | Ik... | Geen verbinding. |
| 37 | YD | Ik... | Geen verbinding. |
| 38 | DCLK | Ik... | Pixelklok-invoer in RGB-interface. |
| 39 | VSS | P | Op de grond. |
| 40 | L/R | Ik... | Links/rechts scanrichting op de panelmodule. |

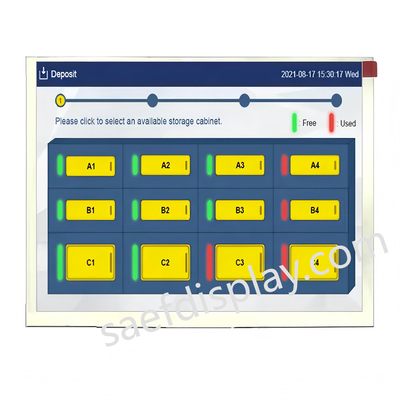

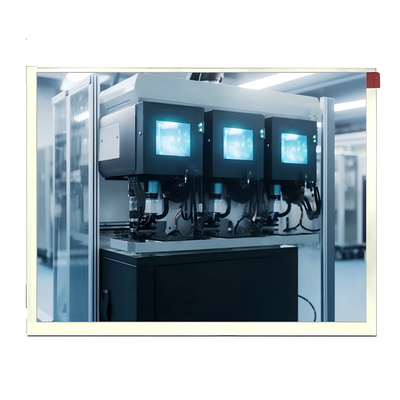

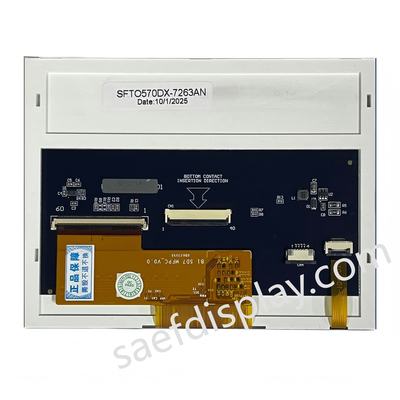

Productbeeld
![]()
![]()
