Productdetails:
|
| Producten: | De Vertoning van 10,4 Duimtft lcd | Resolutie: | 1024*600 punten |
|---|---|---|---|
| Interface: | LVDS | Oppervlaktehelderheid: | 800 cd/m2 ((nits) |
| Zichtrichting: | IPS, alle kijkhoeken | Werktemperatuur: | -20°C tot +70°C |
| Opbergtemperatuur: | -30°C aan +80°C | Verbinding: | ZIF FPC |
| LED-levensduur: | 40,000 uur | Naleving: | REACH- en RoHS-conform |
| Markeren: | LVDS-interface TFT met hoge helderheid,800 Nits TFT LCD-scherm,De Vertoning van 10 |
||
Over dit item: SFTO1040YX-7241AN
Ervaar verbluffende beelden met deHoge helderheid 10,4 inch IPS TFT LCD-schermHet is ontworpen om uitzonderlijke prestaties te leveren in verschillende toepassingen.800 nitten, zorgt dit LCD-scherm voor heldere en levendige beelden, waardoor het geschikt is voor zowel binnen- als buitenomgevingen.
Helderheid:met een lichtsterkte van800 nitDit scherm heeft een uitstekende zichtbaarheid zonder afbreuk te doen aan de beeldkwaliteit.
IPS-technologie van hoge kwaliteit:De In-Plane Switching (IPS) -technologie biedt brede kijkhoeken en nauwkeurige kleurweergave, waardoor een consistente en levendige visuele ervaring vanuit elke hoek wordt geboden.
Resolutie:Het scherm heeft een resolutie van1024 x 768 pixels, waardoor scherpe en gedetailleerde beelden mogelijk zijn, perfect voor industriële toepassingen, medische apparaten en interactieve kiosken.
LVDS-interfaceUitgerust metInterface voor laagspanningsdifferentiële signalisatie (LVDS), zorgt dit scherm voor een snelle en efficiënte gegevensoverdracht, waardoor het gemakkelijk kan worden geïntegreerd met verschillende apparaten en systemen.
De10.4-inch IPS TFT LCD-schermis ideaal voor verschillende toepassingen, waaronder:
Het combineren van hoge helderheid, uitstekende kleurnauwkeurigheid en veelzijdige connectiviteitsopties, deHoge helderheid 10,4 inch IPS TFT LCD-schermis perfect voor professionals die op zoek zijn naar betrouwbare en hoogwaardige displays voor hun projecten.Dit scherm biedt de prestaties die je nodig hebt..
Upgrade uw display oplossingen vandaag met de High Brightness 10,4 inch IPS TFT LCD Display en geniet van verbeterde zichtbaarheid en helderheid in al uw visuele toepassingen!
Productspecificatie
| Posten | Specificatie |
| Panelgrootte | 10.4 |
| Aantal pixels | 1024 × RGB (3) × 768 |
| Actief gebied | 211.2 ((H) x 158.48 ((V)(mm) |
| Pixel Pitch | 0.20625(H) × 0.20625(V) x RGB (mm) |
| Uitlegdimensie | 225.8 ((W) × 174.3 ((H) × 5.6 ((D)(mm) |
| Aantal kleuren | 16.7M |
| Afbeeldingsmodus | Transmissie-modus, normaal zwart |
| Zichtrichting | Volledige weergave |
| Afbeeldingsformaat | RGB verticale strook |
| Oppervlaktebehandeling | Anti-glare |
| Interface | LVDS |
| Achterlicht | Witte LED |
| Operatietemperatuur | -20~+70°C |
| Bergingstemperatuur | -30 tot 80°C |
Externe dimensie
Maximale absolute rating
| Posten | Symbool | - Min. | Max, ik ben er klaar voor. | Eenheid |
| Digitale voedingsspanning | VDD | -Nee.3 | 5.0 | V |
| Achterlicht Vermogen | V | -Nee.3 | 28 | V |
LCD-werkingsomstandigheden
| Parameter | Symbool | - Min. | Typus. | Max, ik ben er klaar voor. | Eenheid |
| Digitale voedingsspanning | VDD | 2.8 | 3.3 | 3.6 | V |
| Stroom van vermogen | IDD | - Dat is... | 0.3 | - Dat is... | Een |
| VDD | PDD | 1.0 | W | ||
| Inrush stroom | IRUSH | 2.0 | Een | ||
| Achterlicht Powe | V | 8.2 | 9.6 | 10.5 | V |
Interface pin definitie
| - Nee, dat is niet waar. | Symbool | Functie |
| 1 | NC | Geen verbinding. |
| 2 | GND | Ground |
| 3 | RIN3+ | LVDS-signaal ((+) -kanaal 3 |
| 4 | RIN3- | LVDS-signaal ((-) -kanaal 3 |
| 5 | GND | Ground |
| 6 | RXCLK+ | LVDS-kloksignaal ((+) |
| 7 | RXCLK- | LVDS-kloksignaal ((-) |
| 8 | GND | Ground |
| 9 | RIN2+ | LVDS Signal ((+) -kanaal 2 |
| 10 | RIN2- | LVDS-signaal ((-) -kanaal 2 |
| 11 | GND | Ground |
| 12 | RIN1+ | LVDS Signal ((+) -kanaal 1 |
| 13 | RIN1- | LVDS-signaal ((-) -kanaal 1 |
| 14 | GND | Ground |
| 15 | RIN0+ | LVDS Signal ((+) -kanaal 0 |
| 16 | RIN0- | LVDS-signaal ((-) -kanaal 0 |
| 17 | GND | Ground |
| 18 | NC | Geen verbinding. |
| 19 | GND | Ground |
| 20 | SEL6/8 | SELB = ¥0 ¥ 8Bit SELB = ¥1 ¥ 6Bit |
| 21 | NC | Geen verbinding. |
| 22 | NC | Geen verbinding. |
| 23 | NC | Geen verbinding. |
| 24 | Omgekeerd | Reverse Panel functie |
| 25 | GND | Ground |
| 26 | GND | Ground |
| 27 | GND | Ground |
| 28 | VCC | stroom Spanning voor digitale circuits 3.3V |
| 29 | VCC | stroom Spanning voor digitale circuits 3.3V |
| 30 | VCC | stroom Spanning voor digitale circuits 3.3V |
Optische kenmerken
| Posten | Symbool | - Min. | Typus. | Max, ik ben er klaar voor. | Eenheid | |
| Contrastverhouding | CR | - | 700 | - | ||
|
Luminance (in het midden) |
L |
750 |
800 |
- |
cd/m2 |
|
| Lichtvertraging | LU | 70 | 75 | % | ||
| Reactietijd | Stijgen + dalen | - | 30 | 35 | ms | |
|
Zienhoek K=Contrastverhouding>10 |
horizontaal |
θx+ | 80 | 85 | - |
graad |
| θx- | 80 | 85 | - | |||
|
Verticaal |
θy+ | 80 | 85 | - | ||
| θy- | 80 | 85 | - | |||
|
Kleurchromatische (CIE1931) |
Rood |
x |
Typ-0.05 |
0.617 |
Typ + 0.05 |
|
| y | 0.327 | |||||
|
Groen |
x | 0.332 | ||||
| y | 0.600 | |||||
|
Blauw |
x | 0.146 | ||||
| y | 0.056 | |||||
|
Wit |
x | 0.299 | ||||
| y | 0.351 | |||||
| Kleurspektrum (NTSC-verhouding) |
70 |
% |
||||
Achterlichtkenmerken
| Posten | Symbool | - Min. | Typus. | Max, ik ben er klaar voor. | Eenheid | Opmerking |
| LED-stroom | ILED | 120 | mA | Totaal LED | ||
| Voorspanning | VF | 30.6 | V | IF=120mA | ||
| Omgekeerde stroom | IR | 50 | μA | VR=3,3 V, 1 LED | ||
| Energieverlies | Pd | 3960 | mW | Totaal LED | ||
| Piekstroom naar voren | IFP | 30 | mA | 1LED | ||
| Omgekeerde spanning | VR | 3.3 | V | 1LED | ||

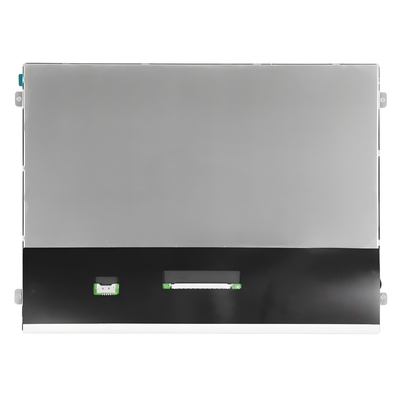

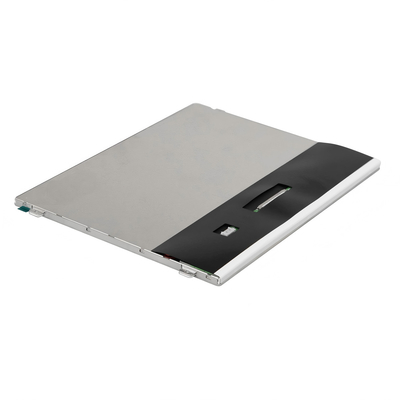

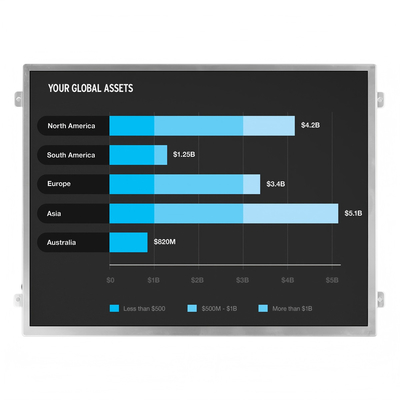

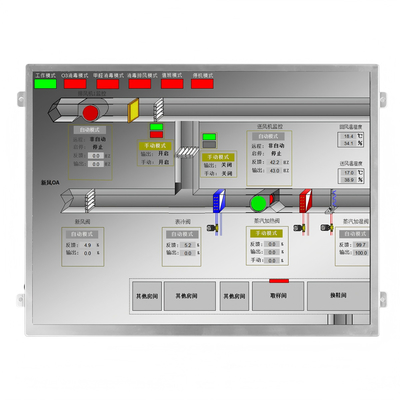

Productbeeld
