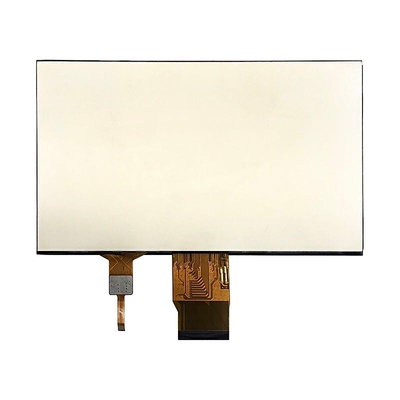

Hoge helderheid 1000nits 7-inch IPS TFT LCD-scherm 1024*600 stippen RGB-interface met CTP

Hoge helderheid 1000nits 7-inch IPS TFT LCD-scherm 1024*600 stippen RGB-interface met CTP
Hoge helderheid 1000nits 7-inch IPS TFT LCD-scherm 1024*600 stippen RGB-interface met CTP Hoge helderheid 1000nits 7-inch IPS TFT LCD-scherm 1024*600 stippen RGB-interface met CTP

Grote Afbeelding :  Hoge helderheid 1000nits 7-inch IPS TFT LCD-scherm 1024*600 stippen RGB-interface met CTP

Productdetails:
Plaats van herkomst: ShenZhen / China
Merknaam: SAEF
Certificering: ISO9001 / ISO14000
Modelnummer: SFTO700XC-7026ACT2
Document: SFTO700XC-7026ACT2 Specific...on.pdf
Betalen & Verzenden Algemene voorwaarden:
Min. bestelaantal: 2 stuks
Prijs: The lowest market price guaranteed
Verpakking Details: standaardpakket voor uitvoer
Levertijd: 1-5 weken
Betalingscondities: L/C, T/T, Western Union, Paypal
Levering vermogen: 3000K stuks per maand

Hoge helderheid 1000nits 7-inch IPS TFT LCD-scherm 1024*600 stippen RGB-interface met CTP

beschrijving
Producten: 7 inch TFT LCD-scherm Resolutie: 1024 x RGB x 600
Interface: RGB touchscreen-interface: I2C
Oppervlaktehelderheid: 1000 cd/m2 ((nits) Operatieve temperatuur.: -30°C tot +75°C
Opbergtemperatuur: -30°C tot +80°C Pinnummer: 50 pin's
Zichtrichting: IPS, alle kijkhoeken Actief gebied: 154.21 ((H) x85.92 ((V) (mm)
aanraakscherm: CTP Facultatief Oppervlaktebehandeling: Harde coating ((3H)
Kleuren weergeven: 16.7 M Verbinding: ZIF
Certificaat: ISO9001:2015 / ISO1400:2015 Naleving: REACH- en RoHS-conform
Markeren:

7-inch hoog helder TFT

,

1024*600 TFT-LCD-display

,

TFT-LCD-scherm van 1000 nits

Over dit artikel SFTO700XC-7026ACT2, Hoge helderheid 1000 nits 7-inch IPS TFT LCD-scherm



Verbeter je projecten met onze High Brightness 1000 nits 7-inch IPS TFT LCD Display.Dit scherm is ontworpen om kristalheldere beelden en levendige kleuren te leveren, waardoor het ideaal is voor verschillende toepassingen zoals industriële machines, handheld apparaten, buiten displays, en meer.



Belangrijkste kenmerken:

  • Uitzonderlijke helderheid:Met een opmerkelijke helderheid van 1000 nits zorgt dit scherm voor zichtbaarheid zelfs onder direct zonlicht, waardoor het perfect is voor buitengebruik.
  • IPS-technologie van hoge kwaliteit:De In-Plane Switching (IPS) -technologie zorgt voor brede kijkhoeken en nauwkeurige kleurweergave, waardoor de gebruikerservaring wordt verbeterd.
  • RGB-interfaceHet heeft een betrouwbare RGB-interface die een gemakkelijke integratie in uw bestaande systemen mogelijk maakt.
  • Capacitive Touch Panel (CTP) compatibiliteit:Het scherm is compatibel met capacitieve touchscreentechnologie en biedt een responsieve en intuïtieve gebruikersinteractie.
  • Veelzijdige toepassingen:Ideaal voor gebruik in verschillende sectoren, waaronder automobiel, gezondheidszorg, industriële controle en consumentenelektronica.



Waarom kiezen voor ons 7-inch IPS TFT LCD-scherm?

Dit scherm is ontworpen voor duurzaamheid en prestaties, zodat het langdurig gebruikt kan worden in veeleisende omgevingen.de superieure helderheid en kwaliteit maken ons scherm de ideale keuze.

Specificaties:

  • Grootte: 7 inch
  • Resolutie: 1024 x 600 pixels
  • Helderheid: 1000 nits
  • Interface: RGB 50 pins
  • Touchscreen-interface: I2C
  • Technologie: IPS TFT
  • Werktemperatuur: -30 graden tot +75 graden



Verbeter de functionaliteit en esthetiek van uw product met onze High Brightness 7-inch IPS TFT LCD Display.Bestel nu en neem de eerste stap naar het leveren van uitzonderlijke visuele prestaties in uw volgende project!




Productspecificatie



Kenmerken Specificaties
LCD-type 7.0 inch
Resolutie (H*V) 1024 ((RGB) ×600
Technologie a-Si TFT
Pixelconfiguratie RGB Verticale streep
Afbeeldingsmodus Normaal zwart
Oppervlaktebehandeling Glanzers
Zichtrichting Alle
Inversie richting van de grijze schaal - Nee, niet echt.
Omtrek (W x H x T) (mm) 218.42 maal 146.9 maal 9.55
Actieve oppervlakte ((mm) 154.21 maal 85.92
Met/zonder touchscreen Met CTP
Type aansluiting 50PIN 0,5PITCH
Achterlichttype LED's
Interface RGB
Aantal kleuren 16.7M
Bestuurder IC HC8282A11 HX8696A01
CTP IC GT911
CTP-structuur G+G
CTP-interface I2C





Lcd-externe afmetingen

Hoge helderheid 1000nits 7-inch IPS TFT LCD-scherm 1024*600 stippen RGB-interface met CTP 0

CTP Externe afmetingen



Hoge helderheid 1000nits 7-inch IPS TFT LCD-scherm 1024*600 stippen RGB-interface met CTP 1



Interface pin definitie



Nee, dat is niet zo. PIN-naam Beschrijving
1 LED-A1 Stroomspanning voor LED-achterlicht Anode
2 LED-A2 Stroomspanning voor LED-achterlicht Anode
3 LED-K1 Stroomspanning voor LED-achterlicht kathode
4 LED-K1 Stroomspanning voor LED-achterlicht kathode
5 GND Krachtgrond
6 VCOM VCOM-spanning
7 DVDD Energie voor digitale circuits
8 Modus DE- of HV-moduscontrole.H:DE-modus.L:HSD/VSD
9 DE Gegevens inschakelen
10 VS Vsync-signaalinvoer
11 HS Hsync signaalinvoer
12 B7 Blauw gegevenssignaal (MSB)
13 B6 Blauw gegevenssignaal
14 B5 Blauw gegevenssignaal
15 B4 Blauw gegevenssignaal
16 B3 Blauw gegevenssignaal
17 B2 Blauw gegevenssignaal
18 B1 Blauw gegevenssignaal
19 B0 Blauw gegevenssignaal (LSB)
20 G7 GREEN Gegevenssignaal (MSB)
21 G6 GROEN gegevenssignaal
22 G5 GROEN gegevenssignaal
23 G4 GROEN gegevenssignaal
24 G3 GROEN gegevenssignaal
25 G2 GROEN gegevenssignaal
26 G1 GROEN gegevenssignaal
27 G0 GREEN Gegevenssignaal ((LSB))
28 R7 RED-gegevenssignaal (MSB)
29 R6 Rode gegevenssignaal
30 R5 Rode gegevenssignaal
31 R4 Rode gegevenssignaal
32 R3 Rode gegevenssignaal
33 R2 Rode gegevenssignaal
34 R1 Rode gegevenssignaal
35 R0 RED-gegevenssignaal ((LSB))
36 GND Krachtgrond
37 DCLK DAT-klok
38 GND Krachtgrond
39 L/R Selecteer links of rechts scanderij.
40 U/D Selecteer opwaarts of naar beneden scanrichting.
41 VGH Poort ON Spanning
42 VGL Sluiting van de spanning
43 AVDD Stroomspanning voor analoge circuits.
44 Reset Globale reset pin
45 NC Geen verbinding.
46 VCOM VCOM-spanning

47

DITHB

Dithering functie.H:6bit resolutie ((laatste 2bit van de invoergegevens

Verkorte) L:8bits resolutie (standaardinstelling)

48 GND Krachtgrond
49 NC Geen verbinding.
50 NC Geen verbinding.





Elektrische kenmerken



Posten Symbool Min. Type Maximaal Eenheid

Test

Vermogen

Vermogenspanning

DVDD 3.0 3.3 3.6 V -
AVDD 9.4 9.6 9.8 V
VGH 17 18 18.5 V
VGL - 7 -6 - Vijf.5 V
Inlaatsignaalspanning VCOM 3.1 3.3 3.5 V
Invoerlogische hoge spanning HIV 0.7DVD D - DVDD V
Invoerlogische lage spanning VIL 0   0.3DVDD V

Stroom voor bestuurder

IGH - 0.2 1 mA VGH= 16,0V
IGL - 0.2 1 mA VGL=7,0V
IDVDD - 4.0 1 mA DVDD=3,3V
IAVDD - 20 50 mA AVDD=10,4V





Specificatie van achterlicht



Posten Symbool Min. Type Maximaal Eenheid
Voorstroom Indien - Dat is... 320 - mA
Voorspanning VF 16.8 19.2 21 V
Levensduur   40000 50000   H





Optische kenmerken



Posten Symbool Voorwaarde Min. Type Maximaal Eenheid

Uitzichthoeken

θT

CR≥10

- 80 -

Degree

θ B - 80 -
θ L - 80 -
θ R - 80 -
Contrastverhouding CR θ=0° 700 800

-

-

Reactietijd Tonnage 25°C

-

30 40

ms

TOFF
Uniformiteit U

-

70 80

-

%
NTSC

-

-

-

70

-

%
Luminansie L

-

1000

-

cd/m2

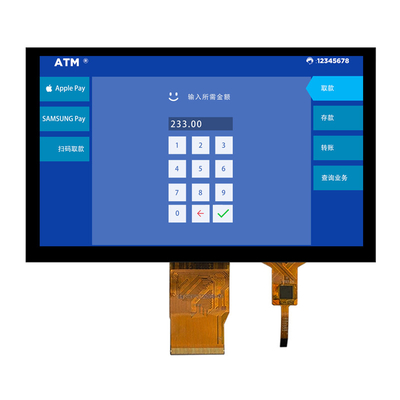

Productbeeld



Hoge helderheid 1000nits 7-inch IPS TFT LCD-scherm 1024*600 stippen RGB-interface met CTP 2Hoge helderheid 1000nits 7-inch IPS TFT LCD-scherm 1024*600 stippen RGB-interface met CTP 3
