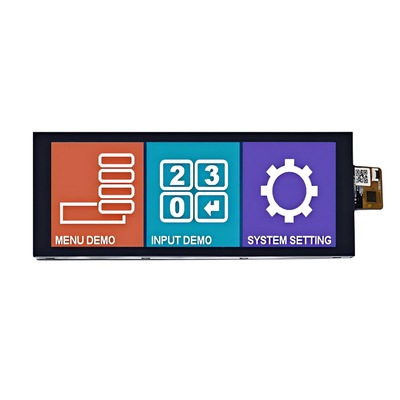

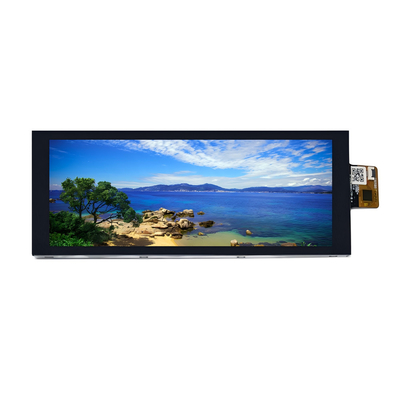

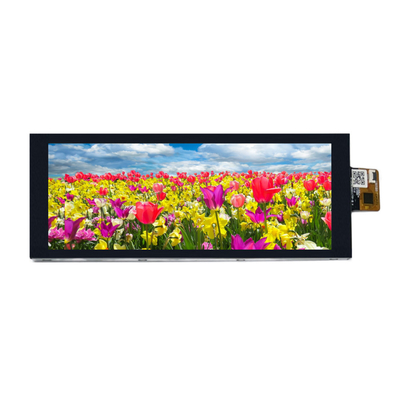

Hoge helderheid 800nits 6,86 inch IPS TFT LCD-scherm 1280*480 punten MIPI-interface met CTP

Hoge helderheid 800nits 6,86 inch IPS TFT LCD-scherm 1280*480 punten MIPI-interface met CTP
Hoge helderheid 800nits 6,86 inch IPS TFT LCD-scherm 1280*480 punten MIPI-interface met CTP Hoge helderheid 800nits 6,86 inch IPS TFT LCD-scherm 1280*480 punten MIPI-interface met CTP Hoge helderheid 800nits 6,86 inch IPS TFT LCD-scherm 1280*480 punten MIPI-interface met CTP

Grote Afbeelding :  Hoge helderheid 800nits 6,86 inch IPS TFT LCD-scherm 1280*480 punten MIPI-interface met CTP

Productdetails:
Plaats van herkomst: ShenZhen / China
Merknaam: SAEF
Certificering: ISO9001 / ISO14000
Modelnummer: SFTO686XC-7108BCT
Document: SFTO686XC-7108B-CT Specific...) .pdf
Betalen & Verzenden Algemene voorwaarden:
Min. bestelaantal: 2 stuks
Prijs: The lowest market price guaranteed
Verpakking Details: standaardpakket voor uitvoer
Levertijd: 1-5 weken
Betalingscondities: L/C, T/T, Western Union, Paypal
Levering vermogen: 3000K stuks per maand

Hoge helderheid 800nits 6,86 inch IPS TFT LCD-scherm 1280*480 punten MIPI-interface met CTP

beschrijving
Sleutelwoorden: 6.86 inch TFT bar Resolutie: 1280x480
Interface: MIPI Bestuurder IC: FL7707
Oppervlaktehelderheid: 800 cd/m2 aanraakscherm: capacitieve touchscreen
Zichtrichting: IPS, alle gezichtshoeken LED-levensduur: 40,000 uur
Certificering: ISO9001:2015 / ISO14000:2015 Naleving: REACH- en RoHS-conform
Markeren:

1280*480 punten TFT LCD-scherm

,

LCD-scherm met een hoge helderheid van 800 nits

,

6.86-inch TFT LCD-scherm

Gegevensblad Download

De Commissie stelt de Commissie in kennis van de resultaten van de evaluatie.





Over dit item.SFTO686XC-7108BCT



Dit 6,86-inch IPS TFT LCD-scherm van Saef Technology Ltd heeft een hoge resolutie van 1280x480, waardoor een helder en fijn beeld wordt weergegeven.De hoge helderheid van 800 nits zorgt voor een uitstekend zicht onder verschillende lichtomstandighedenHet beeldscherm heeft een MIPI-interface, ondersteunt snelle gegevensoverdracht en is uitgerust met capacitieve touchscreen (CTP).met een gevoelige aanraakrespons en een multi-touchfunctie.



Belangrijkste kenmerken:

  • Hoog licht:Met een helderheid van 800 nits kan hij zelfs onder direct zonlicht goed zichtbaar blijven.
  • Hoge resolutie:1280x480 pixels zorgen voor helderheid van afbeeldingen en tekst.
  • IPS-technologieBiedt een brede kijkhoek en een uitstekende kleurnauwkeurigheid, geschikt om vanuit verschillende hoeken te kijken.
  • MIPI-interface:ondersteunt snelle gegevensoverdracht en is geschikt voor toepassingen die een hoge snelheid van gegevensverwerking vereisen.
  • capacitieve touchscreen:ondersteunt multi-touch en biedt een gevoelige touchrespons.


Technische specificaties

  • Afbeeldingsgrootte:6.86 inch.
  • Resolutievermogen:1280x480 pixels
  • Helderheid:800 nits
  • Contrast:1500:1
  • Perspectief:Een breed perspectief zorgt voor een goede visuele ervaring vanuit verschillende hoeken.
  • Interface:MIPI-interface voor snelle gegevensoverdracht.
  • Touchscreen:Capacitatief touchscreen, ondersteunt multi-touch.



Toepassingsscenario's:

  • Buitenadvertentie:De hoge helderheid en de brede kijkhoek maken het een ideale keuze voor digitale borden in de buitenruimte.
  • Industriële controle:Hoge resolutie en capacitieve touchscreens zorgen voor nauwkeurige bediening en besturing.
  • Medische apparatuur:Een helder beeldscherm en een hoog contrast zijn geschikt voor medische monitoringsapparaten.
  • Intelligent vervoer:geschikt voor gebruik in voertuigdisplaysystemen die een duidelijke navigatie- en informatieweergave bieden.



Op maat gemaakte diensten:

  • Helderheidsregeling:De achterlichthelderheid kan worden aangepast aan de behoeften van de klant.
  • Interface aanpassing:Ondersteunt meerdere interface-opties om aan de behoeften van verschillende apparaten te voldoen.
  • Grootte aanpassing:We bieden maatwerk aan om aan specifieke toepassingsbehoeften te voldoen.



Dit hoge helderheid 800 nits 6,86 inch IPS TFT LCD displayis een ideale keuze voor verschillende toepassingen vanwege zijn uitstekende weergaveprestaties en flexibele interfaceopties.





Kenmerken



Posten Inhoud Eenheid
LCD-type TFT -
Kleur weergeven 16M
Zichtrichting Alle Uur
Werktemperatuur -20~+70 °C
Bergingstemperatuur -30~+80 °C
Grootte van de module 66.6*181.0*6.9 mm
Actief gebied ((W × H) 60.19 maal 160.51 mm
Aantal punten 1280 × RGB × 480 puntjes
Spanning van de voedingsbron 3.3 V
Achterlicht 12-LED's (wit) stuks
Helderheid ((LCM) 800 cd/m2
Gegevensoverdracht MIPI -
LCM-connectortype

AFC30-S40FCC-00

0.5PITCH 40 pin
Bestuurder IC FL7707
CTP IC GT911





Mechanische tekening



Hoge helderheid 800nits 6,86 inch IPS TFT LCD-scherm 1280*480 punten MIPI-interface met CTP 0

Hoge helderheid 800nits 6,86 inch IPS TFT LCD-scherm 1280*480 punten MIPI-interface met CTP 1

Beschrijving van de pin



Pin nr. Symbool Functie
1 GND Ground
2 D0P MIPI-gegevensbalk0-invoer (positief)
3 D0N MIPI-gegevensbalk0-invoer (negatief)
4 GND Ground
5 D1P MIPI-gegevensbalk1 (positieve)
6 D1N MIPI-gegevensbalk1 (negatief)
7 GND Ground
8 CLKP MIPI CLK-invoer (positief)
9 CLKN MIPI CLK-invoer (negatief)
10 GND Ground
11 D2P MIPI-gegevenslijn2 (positieve)
12 D2N MIPI-gegevensbalk2 (negatief)
13 GND Ground
14 D3P MIPI-gegevensbalk3 (positieve)
15 D3N MIPI-gegevensbalk 3 (negatief)
16-17 GND Ground
18-19 VCC-1V8 IO Stroomvoorziening ((1.65V~3.6V)
20 Verwijzingen naar de bijlage NC
21 SDA/NC NC
22 SCL/NC NC
23 BIST/NC NC
24 RSTB Actieve laag om in reset staat te gaan, stel voor om verbinding te maken met een RC reset circuit voor stabiliteit.
25 STBYB NC
26 AVDD/NC NC
27 GND Ground
28-29 K Achterlicht LED Ground
30 GND Ground
31 VGL/NC NC
32 tot 33 GND Ground
34 VGH/NC NC
35-36 Een Achterlicht LED-vermogen
38-39 VDD-3V3 Stroomvoorziening ((3.3~3.6V)
40 VCOM/NC NC





Absolute maximale ratings



Parameter Symbool Voorwaarde Min. Type Maximaal Eenheid
Stroomvoorziening VDD Ta=25°C - 3.3 - V
Poort op stroomtoevoerspanning VGH   - 15 - V
Sluiting van de spanning van de voedingsbron VGL   - - 11 - V





Elektrische kenmerken ((Vss=0V,Ta=25°C)



Parameter Symbool Voorwaarde Min. Type Maximaal Eenheid
Stroomvoorziening VDD Ta=25°C - 3.3 3.6 V
Stroomvoorziening IOVCC Ta=25°C - 1.8 - V
Inlaatspanning - Ik heb geen idee. HIV VIOVCC=1,8V 0.8VIOVCC - VIOVCC V
“L” VIL VIOVCC=1,8V 0 - 0.2VIOVCC V





Specificatie van LED-achterlicht ((VSS=0V,Ta=25°C)



Posten Symbool Voorwaarde Min. Type Maximaal Eenheid
Voerspanning - - - 9.6 - V
Voedingsstroom Als - - 240 - mA
Voorstroom Normaal Ipn 3-chip serie x 4 -   - mA
Dimming Ipd - - -
LED LIFE - - 40000 - - Uren




Productbeeld

Hoge helderheid 800nits 6,86 inch IPS TFT LCD-scherm 1280*480 punten MIPI-interface met CTP 2Hoge helderheid 800nits 6,86 inch IPS TFT LCD-scherm 1280*480 punten MIPI-interface met CTP 3
