Productdetails:
|
| Sleutelwoorden: | TFT-LCD-scherm 12,1 inch | Resolutie: | 1024 x 768 pixels |
|---|---|---|---|
| Actief gebied: | 245.76*184.32mm | LCD-interface: | LVDS |
| aanraakscherm: | Geen aanraking (PCAP optioneel) | Oppervlaktehelderheid: | 1000 cd/m2 |
| Operatieve temperatuur.: | -20°C tot +70°C | Opbergtemperatuur: | -30°C tot +80°C |
| Display-type: | IPS volledige kijkhoeken | Contrastverhouding: | 1000 |
| Kleur weergeven: | 16.7 M | LED-levensduur: | 40,000 uur |
| Certificaat: | ISO9001:2015 / ISO1400:2015 | Naleving: | REACH- en RoHS-conform |
| Markeren: | de vertoning van 12,1 duimtft lcd,1024*768 TFT LCD-scherm |
||
Hoge helderheid 1000nits 12,1 inch IPS TFT LCD-display
Verbeter uw visuele ervaring met onze12.1 inch IPS TFT-LCD-display met hoge helderheidDit scherm is ontworpen voor zowel helderheid als prestaties en biedt een opmerkelijke helderheid van1000 nitten, waardoor zelfs in lichte omgevingen levendige beelden worden gegarandeerd.1024 x 768 pixels, komt elk detail tot leven, waardoor het ideaal is voor verschillende toepassingen, waaronder industriële besturing, medische apparaten en buitenborden.
Belangrijkste kenmerken:
Specificaties:
Verbeter je uitrusting met onze High Brightness12.1 inch IPS TFT LCD-displayHet is de ideale keuze voor superieure zichtbaarheid en prestaties.Dit LCD-scherm voldoet aan uw behoeften aan betrouwbaarheid en kwaliteit.
Bestel nu!Breng uw projecten tot leven met kristalheldere beelden en levendige kleuren vandaag!
Kenmerken
| Artikel 1 | Inhoud | Eenheid |
| LCD-type | TFT / Transmisief / Normaal zwart | |
| Grootte | 12.1 | Inches |
| Zienhoek | 85/85/85/85 | |
| Afbeeldingsmodus | Nominaal zwart | |
| LCD (W × H) | 260.48 × 204 × 7.2 | mm |
| Actieve oppervlakte (W × H) | 245.76 x 184.32 | mm |
| Puntpitch (W × H) | 0.08 × 0.08 | mm |
| Aantal punten (pixels) | 1024 (RGB) × 768 | |
| Wit punt (x,y) (onder C-licht) | X: 0.305, y: 0,347 (typisch) | |
| Reactietijd | ≤ 35 | ms |
| LCD-verlichting | 1000 (typisch) | cd/m2 |
| Contrastverhouding | 10001 (Typ.) | |
| Interface type | LVDS | |
| Kleurdiepte | 256K / 16.7M | |
| Pixel-arrangement | RGB-strook | |
| Oppervlaktebehandeling | AG | |
| Werktemperatuur | - 20 tot 70 | °C |
| Bergingstemperatuur | -30 tot 80 | °C |
Externe afmetingen
Absolute maximale ratings
| Parameter | SYMBOL | Min. | Maximaal | Eenheid |
| Spanning van de voedingsbron | VDD | -Nee.3 | 3.8 | V |
| LED_VCCS | -Nee.3 | 25 | V | |
| Werktemperatuur | Top | - 20 | 70 | °C |
| Bergingstemperatuur | TST | -30 | 80 | °C |
Specificaties voor achterlicht
| Artikel 1 | SYMBOL | Waarden | Eenheid | Verwijder | ||
| Min. | Typ. | Max. Max. | ||||
| Uitgangsvermogen | LED+ | 23 | 24 | 25 | V | LED+ = 24V @8S4P |
| 35 | 36 | 37 | V | LED+ = 36V @11S4P | ||
| Uitgangsstroom | ILED1-~LED4- | 44.55 | 45 | 45.45 | mA |
Totaal 180mA (typisch) (45mA x 4kanaal) |
Optische kenmerken
| Artikel 1 | SYM | Voorwaarde | Min. | TYP | Maximaal | Eenheid | |
|
Zienhoekbereik |
θ |
′ = 90° | 85 | 89 | - | de | |
| ️ = 270° | 85 | 89 | - | de | |||
| ️ = 0° | 85 | 89 | - | de | |||
| ️ = 180° | 85 | 89 | - | de | |||
|
Kleur Chromatische kleur (CIE1931) |
Wit |
x |
X=0, Y=0 R=G=B=255 Grayscale |
-Nee.02 |
0.305 |
+0.02 |
- |
| y | 0.347 | ||||||
| Centrale transmissie | T% | 5.06 | 5.62 | - | % | ||
| Reactietijd | Tr+Tf | - | 25 | 35 | ms | ||
| Contrastverhouding | Cr | 700 | 1000 | - | - | ||
| Reactietijd | Tr+Tf | x=0, Y =0 | - | 25 | 35 | ms | |
Interface pin definitie
| Nee, dat is niet zo. | SYMBOL | Beschrijving |
| 1 | RX3+ | Differentiële gegevensinvoer, CH3 (positief) |
| 2 | RX3- | Differentiële gegevensinvoer, CH3 (negatief) |
|
3 |
BIST |
Normale werking/BIST-patroon selectie BIST=0: Normale werking BIST=1: BIST-modus |
|
4 |
SEL68 |
LVDS 6/8 bit selectiefunctiebesturing, SEL68=1: LVDS-invoergegevens zijn 6 bit SEL68=0: LVDS-invoergegevens zijn 8 bit |
| 5 | GND | Ground |
| 6 | RXC+ | Differentiële klokinvoer (positief) |
| 7 | RXC... | Differentiële klokinvoer (negatief) |
| 8 | GND | Ground |
| 9 | RX2+ | Differentiële gegevensinvoer, CH2 (positief) |
| 10 | RX2- | Differentiële gegevensinvoer, CH2 (negatief) |
| 11 | GND | Ground |
| 12 | RX1+ | Differentiële gegevensinvoer, CH1 (positief) |
| 13 | RX1- | Differentiële gegevensinvoer, CH1 (negatief) |
| 14 | GND | Ground |
| 15 | RX0+ | Differentiële gegevensinvoer, CH0 (positief) |
| 16 | RX0- | Differentiële gegevensinvoer, CH0 (negatief) |
|
17 |
reLR |
Links of rechts schermbesturing LR=1: Links-->Recht LR=0: Rechts--> Links |
|
18 |
reUD |
Op- of Neerwaartse schermtoestand LR=1: Op-->Door LR=0: naar beneden--> naar boven |
| 19 | VDD | Stroomvoorziening 3.3V |
| 20 | VDD | Stroomvoorziening 3.3V |

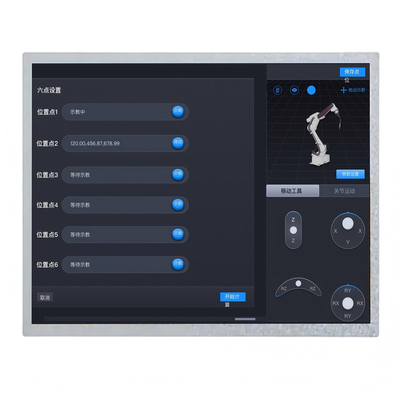

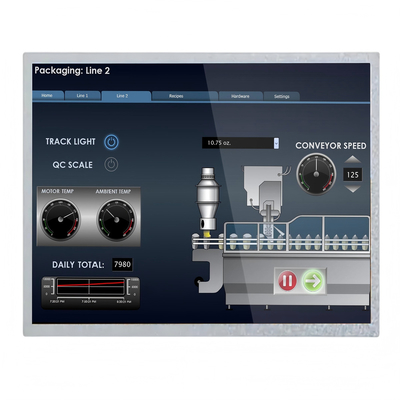

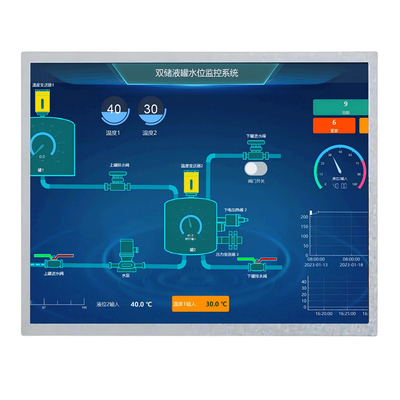

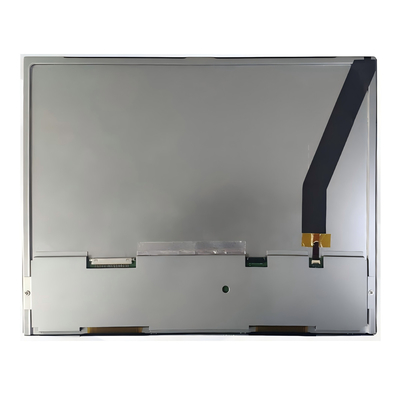

Productbeeld
