Productdetails:
|
| Sleutelwoorden: | EDP TFT-scherm 15,6 inch | Resolutie: | 1920*1080 pixel |
|---|---|---|---|
| LCD-grootte: | 360.0 x 212,3 x 6,25 mm (w/o Touch) | LCD met aanraking: | 382.4 x 231,3 x 9,10 mm (met aanraking) |
| Actief gebied: | 344.16 x 193,59 mm | LCD-interface: | EIV |
| CTP-interface: | USB-stick | aanraakscherm: | CTP (capacitieve aanraakscherm) |
| Oppervlaktehelderheid: | 1000 cd/m2 | Operatieve temperatuur.: | 0℃ aan +50℃ |
| Opbergtemperatuur: | -20℃ aan +60℃ | Display-type: | IPS volledige kijkhoeken |
| Oppervlaktebehandeling: | Nevel 25%, 3H | Contrastverhouding: | 1000 |
| Kleur weergeven: | 16.7 M | LED-levensduur: | 40,000 uur |
| Certificaat: | ISO9001:2015 / ISO1400:2015 | Naleving: | REACH- en RoHS-conform |
| Markeren: | EDP-interface TFT-scherm met hoge helderheid,15,6 duim - de hoge Vertoning van Helderheidstft |
||
Over dit item SFTO1560SM-7050A3CT
Verbeter je visuele ervaring met ons High Brightness 15,6 inch IPS TFT LCD Display, met een indrukwekkende helderheid van 1000 nits.dit scherm is perfect voor een breed scala aan toepassingen, met inbegrip van buitengebruik, industriële omgevingen en geavanceerde multimedia-installaties.
Belangrijkste kenmerken:
Uitzonderlijke helderheid:Met een verbluffende helderheid van 1000 nits zorgt dit scherm voor een levendig beeld, zelfs in fel verlichte omgevingen.Zeg afscheid van vervallen beelden en verwelkom verbeterde zichtbaarheid in alle omstandigheden!
Full HD resolutie:Ervaar scherpe en kristalheldere beelden met Full HD (1920 x 1080) resolutie.
IPS-technologieDe In-Plane Switching (IPS) -technologie garandeert brede kijkhoeken en nauwkeurige kleurweergave.het ideaal maken voor samenwerkingsprojecten of omgevingen met veel gebruikers.
EDP-interface:De Embedded DisplayPort (EDP) -interface zorgt voor naadloze connectiviteit en zorgt voor snelle gegevensoverdracht en optimale prestaties.Dit maakt het geschikt voor integratie met een verscheidenheid van apparaten en systemen.
USB-capacitieve touchpaneel (CTP):De geïntegreerde USB CTP verbetert de interactiviteit, waardoor een soepele en responsive touch-ervaring mogelijk is.
Veelzijdige toepassingen:Dit LCD-scherm is ideaal voor industriële apparatuur, auto-displays, medische apparaten en consumentenelektronica en is ontworpen voor een verscheidenheid aan veeleisende toepassingen.
Met onze High Brightness 1000Nits 15,6 inch IPS TFT LCD Display, bent u gegarandeerd superieure prestaties, uitstekende duurzaamheid en uitzonderlijke visuele kwaliteit.Ervaar het verschil en breng je projecten naar een hoger niveau!
Mechanische specificaties
| Parameter | Specificatie | Eenheid |
| Afbeeldingsgrootte | 15.6 (diagonaal) | Inch |
| Actief gebied | 344.16(H) ×193.59(V) | mm |
| Pixelformaat |
(1 pixel = R + G + B punt) 1920 ((H) ×1080 ((V) |
pixel |
| Pixel pitch | 0.17925 ((H) x 0.17925 (V) | mm |
| Pixelconfiguratie | Verticale streep R, G, B | |
| Afbeeldingsmodus | Normaal zwart | |
| Afbeeldingsschema | IPS | |
| Energieverbruik | TBD | W |
| Oppervlaktebehandeling van de voorpolarisator | Anti-glare coating: (3H) |
Afmetingen van de contour alleen TFT LCM
| Parameter | Min. | Type | Maximaal | Eenheid | |
|
Afmetingen van de contour van de eenheid |
Breedte | 359.7 | 360 | 360.3 | mm |
| Hoogte | 212.0 | 212.3 | 212.6 | mm | |
| Diepte | 5.95 | 6.25 | 6.55 | mm | |
| Bruto gewicht | - | - | - | g | |
Omvang van capacitieve touchscreen
| Parameter | Min. | Type | Maximaal | Eenheid | |
|
Afmetingen van de contour van de eenheid |
Breedte | 382.4 | mm | ||
| Hoogte | 231.3 | mm | |||
| Diepte | 9.1 | mm | |||
| Bruto gewicht | - | - | - | g | |
Externe afmetingen
Interface pin definitie
| Pin nr. | Symbool | Invoer/uitvoer | Functie |
| 1 | NC | - | Gereserveerd voor CD |
| 2 | H_GND | P | High Speed round |
| 3 | Rij 1_N | Ik... | Aanvullende signaalverbinding lijn 1 |
| 4 | Lijn1_P | Ik... | Echte signaallijn 1 |
| 5 | H_GND | P | High Speed round |
| 6 | Verplaatsingslijn | Ik... | Aanvullende signaalverbindingsbaan 0 |
| 7 | Lane0_P | Ik... | Echte signaallijn 0 |
| 8 | H_GND | P | High Speed round |
| 9 | AUX_CH_P | Ik... | Echt signaal hulpkanaal |
| 10 | AUX_CH_N | Ik... | Aanvullend signaal Hulpkanaal |
| 11 | H_GND | P | High Speed round |
| 12 | LCD_VDD | P | LCD-logica en aandrijflijn (3,3 V) |
| 13 | LCD_VDD | P | LCD-logica en aandrijflijn (3,3 V) |
| 14 | NC | Ik... | Gereserveerd voor gebruik door LCD-fabrikanten |
| 15 | LCD_GND | P | LCD-logica en grond van de bestuurder |
| 16 | LCD_GND | P | LCD-logica en grond van de bestuurder |
| 17 | HPD | O | HPD-signaalpen |
| 18 | LED-1 | P | NC |
| 19 | LED-2 | P | NC |
| 20 | LED-3 | P | NC |
| 21 | LED-4 | P | NC |
| 22 | BL ENABLE | Ik... | NC |
| 23 | BL PWM DIM | Ik... | NC |
| 24 | NC | - | Gereserveerd voor gebruik door LCD-fabrikanten |
| 25 | NC | - | Gereserveerd voor gebruik door LCD-fabrikanten |
| 26 | BL PWR | P | NC |
| 27 | BL PWR | P | NC |
| 28 | BL PWR | P | NC |
| 29 | BL PWR | P | NC |
| 30 | NC | - | Gereserveerd voor gebruik door LCD-fabrikanten |
Specificaties voor achterlicht
| Posten | Symbool | Min. | TYP | Maximaal | Eenheid |
| Voedingsspanning | Vf | 28 | 30 | 33 | V |
| Voedingsstroom | Als | - | 270 | 360 | mA |
| Levensduur | - | 40000 | 50000 | - | Hrs. |
Optische kenmerken
| Parameter | Voorwaarden | - Min. | Typus. | Max, ik ben er klaar voor. | Eenheid | |
|
Zienhoek (CR>10) |
horizontaal | θL | - | 85 | - |
graad |
| θ R | - | 85 | - | |||
| Verticaal | θT | - | 85 | - | ||
| θB | - | 85 | - | |||
| Contrastverhouding | Centrum | 600 | 800 | - | - | |
| Reactietijd | Tr+Td | - | 25 | 35 | ms | |
|
CF Kleurchromatiek (CIE1931) |
Rode x |
Typ. -0.03 |
0.642 |
Typ. +0.03 |
- | |
| Rood y | 0.3078 | - | ||||
| Groene x | 0.283 | - | ||||
| Groen y | 0.594 | - | ||||
| Blauwe x | 0.142 | - | ||||
| Blauw y | 0.149 | - | ||||
| Witte x | 0.303 | - | ||||
| Witte y | 0.329 | - | ||||
| NTSC-verhouding | % | (45) | - | |||
| Centrum Lichtsterkte wit | Jaar van toepassing | 900 | 1000 | cd/m2 | ||
| Witte uniformiteit 13pt | δW | 75 | 80 | |||

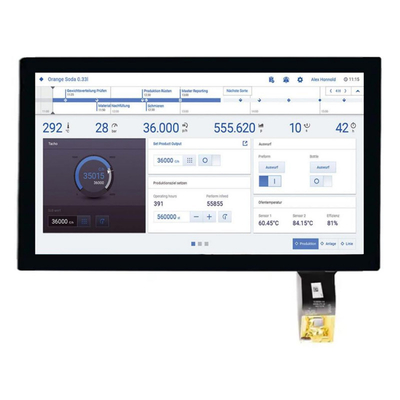

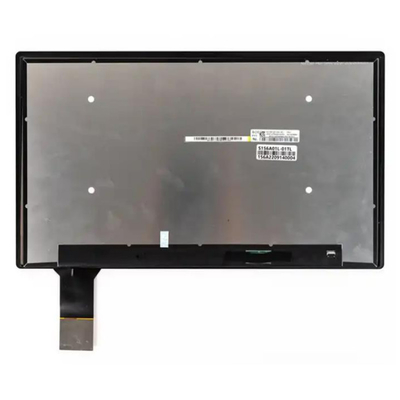

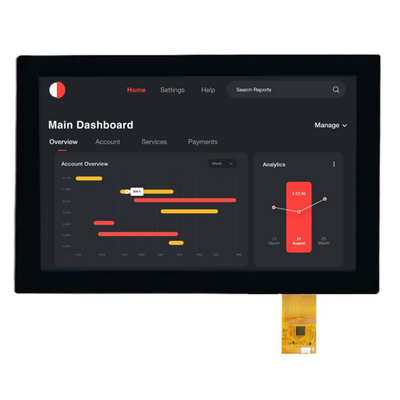

Productbeeld
