Productdetails:
|
| Sleutelwoorden: | 13.3 inch PCAP TFT LCD | Resolutie: | 1920*1080 pixel |
|---|---|---|---|
| LCD-grootte: | 306.86x182.31x5.25mm (met/zonder aanraking) | LCD met aanraking: | 307.55x185.62x7.25mm (met Touch) |
| Actief gebied: | 293.76 x 165,24 mm | LCD-interface: | EIV |
| CTP-interface: | USB-stick | aanraakscherm: | CTP |
| Oppervlaktehelderheid: | 1000 cd/m2 | Operatieve temperatuur.: | -0°C tot +50°C |
| Opbergtemperatuur: | -20℃ aan +60℃ | Display-type: | IPS volledige kijkhoeken |
| Oppervlaktebehandeling: | Nevel 25%, 3H | Contrastverhouding: | 1000 |
| Kleur weergeven: | 16.7 M | LED-levensduur: | 30.000 Uren |
| Certificaat: | ISO9001:2015 / ISO1400:2015 | Naleving: | REACH- en RoHS-conform |
| Markeren: | De INFORMATICAvertoning van Interfacetft lcd,13.3 inch hoog helder TFT,De Vertoning van 1000 Netentft lcd |
||
Over dit item: SFTO1330XC-7119A3CT
Verbeter uw visuele ervaring met onze High Brightness 1000 Nits 13,3 inch IPS TFT LCD Display, ontworpen voor helderheid en prestaties in alle lichtomstandigheden.Dit scherm beschikt over een Full HD resolutie 1920 * 1080 Dot matrix, waardoor scherpe afbeeldingen en levendige kleuren worden gewaarborgd, waardoor het ideaal is voor een verscheidenheid aan toepassingen, van draagbare apparaten tot industriële apparatuur.
Belangrijkste kenmerken:
Hoge helderheidMet een indrukwekkend helderheidsniveau van 1000 nits zorgt dit scherm voor een uitzonderlijk zicht, zelfs in direct zonlicht of helder omgeving.Perfecte voor buitengebruik of professionele toepassingen waar duidelijk zicht van het grootste belang is!
Impressive Full HD resolutie: Geniet van een prachtige beeldkwaliteit met een resolutie van 1920 x 1080 pixels.en een meeslepende kijkbeleving die je inhoud tot leven brengt.
IPS-technologieOnze In-Plane Switching (IPS) -technologie biedt brede kijkhoeken (tot 178 graden), waardoor consistent kleur en helderheid vanuit verschillende perspectieven mogelijk zijn.Ideaal voor samenwerkingsomgevingen of scenario's met meerdere gebruikers!
EDP-interface:De geïntegreerde Embedded DisplayPort (EDP) -interface zorgt voor gemakkelijke verbindingen en compatibiliteit met een breed scala aan apparaten.
Veelzijdige toepassingen:Of u nu een draagbaar computerapparaat, een digitale signage-oplossing of een high-performance display-applicatie ontwerpt, dit 13,3-inch display is veelzijdig genoeg om aan uw behoeften te voldoen.
Waarom kiezen voor ons beeldscherm?
Investeren in ons IPS TFT LCD-scherm met een hoge helderheid van 1000 Nits betekent kwaliteit, duurzaamheid en prestaties kiezen.Dit scherm is gebouwd om veeleisende omstandigheden te weerstaan zonder afbreuk te doen aan visuele uitmuntendheid..
Conclusie:
Verbeter uw projecten met onze High Brightness 1000 Nits 13,3 inch IPS TFT LCD Display.Neem vandaag nog contact met ons op.!
Voel je vrij om elk onderdeel van deze introductie aan te passen aan je merkstem of specifieke marketingbehoeften!
Kenmerken
| Grootte | 13.3 inch |
| Resolutie-interface | 1920 ((H) x RGB X 1080 ((V) eDP1.2/2.7Gbps/2lane |
| Type verbinding | 20455-030E-76 (I-PEX) |
| Kleurdiepte | 16.7M |
| Technologie | A-si |
| Display Spec. Pixel pitch (mm) | 0.153 x 0.153 |
| Pixelconfiguratie | RGB Verticale streep |
| Afbeeldingsmodus | Normaal zwart |
| TP Driver IC | NC |
| LCD-oppervlaktebehandeling | Anti-glare coating: ((3H) |
| Zichtrichting Contrastverhouding | U/D/L/R:85/85/85/85 1000 ((TYP.) |
|
Kleurenpalet Lichtsterkte ((cd/m2) |
72% 1000 ((TYP.) |
| Energieverbruik | LCD:1.8 (W) (Max.) (Wit patroon) |
| LED-nummers | 50LED's |
| Gewicht (g) | - |
| Omtrek (W x H x D) (mm) | 307.55x185.62x7.25 |
| TP Zichtgebied van het objectief ((mm) | 294.36x165.84 |
| LCM (W x H x D) (mm) | 306.86x182.31x5.25 |
| LCD-actief gebied ((mm) | 293.76 x 165.24 |
| Met/zonder TSP | Zonder CTP |

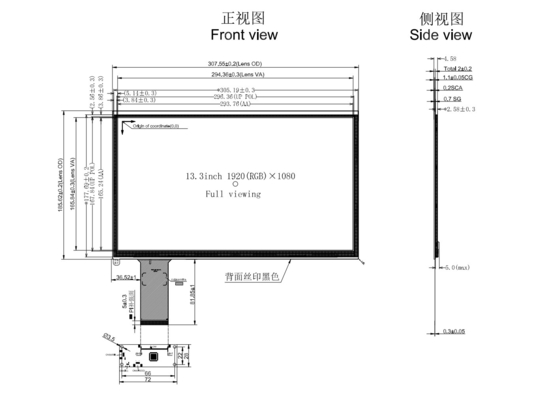

Externe afmetingen
Interface pin definitie
| Pin nr. | Symbool | Invoer/uitvoer | Functie |
| 1 | NC | NC ((NEGEN GEBRUIK) | |
| 2 | H_GND | P | Ground met hoge snelheid |
| 3 | Lanel N | Aanvullende signaalverbinding lijn 1 | |
| 4 | LanelP | Ik... | Echte signaallijn 1 |
| 5 | H_GND | P | Ground met hoge snelheid |
| 6 | Rijling 0 N | Aanvullende signaalverbindingsbaan 0 | |
| 7 | Lane0_P | Ik... | Echte signaallijn 0 |
| 8 | H_GND | P | Ground met hoge snelheid |
| 9 | AUX_CH_P | Echt signaal hulpkanaal | |
| 10 | AUX_CH_N | Ik... | Signalhulpkanaal |
| 11 | H_GND | P | Ground met hoge snelheid |
| 12 | LCD VCC | P | CD-logica en aandrijflijn (3,3 V) |
| 13 | LCD_VCC | P | CD-logica en aandrijflijn (3,3 V) |
| 14 | NC | NC ((NEGEN GEBRUIK) | |
| 15 | LCD GND | P | LCD-logica en grond van de bestuurder |
| 16 | LCD_GND | P | LCD-logica en grond van de bestuurder |
| 17 | HPD | O | HPD Signa |
| 18 | LED-1 | P | Achterlicht LED- |
| 19 | LED-2 | P | Achterlicht LED- |
| 20 | LED-3 | P | Achterlicht LED- |
| 21 | LED-4 | P | Achterlicht LED- |
| 22 | LED_PWMO | O | BL/LED PWM OUT |
| 23 | LED_PWMI | Ik... | BL/LED PWM IN |
| 24 | NC | Gereserveerd voor gebruik door de LCD-fabrikant | |
| 25 | NC | Gereserveerd voor gebruik door de LCD-fabrikant | |
| 26 | LED-5 | P | Achterlicht LED- |
| 27 | LED-6 | P | Achterlicht LED- |
| 28 | BL_PWR | P | Achterlichtvermogen LED+ |
| 29 | BL_PWR | P | 3achterlichtvermogen LEDH |
| 30 | NC | Gereserveerd voor gebruik door de LCD-fabrikant |
PCAB USB pin definitie
1 VCC
2 USB-sticks.
3 USB+
4 GND
Specificatie van achterlicht
| Parameter | Symbool | Min. | Typus. | Max, ik ben er klaar voor. | Eenheden |
| LED-invoer | VLED | 28 |
- |
33 | [V] |
| LED-voorspanning | VF | 2.8 | 3.0 | 3.3 | [V] |
| LED-voortstroming | Indien | 320 | [mA] | ||
| B/L Energieverbruik | P_B/L |
- |
- |
- |
[W] |
| Levensduur van de LED | LT | 30000 | 40000 | - | Tijd |
| LED-nummer | NLED |
- |
50 |
- |
PCS |
Optische kenmerken
| Artikel 2 | Symbool | Voorwaarde | Specificaties | Eenheid | |||
| - Min. | Typus. | Max, ik ben er klaar voor. | |||||
| Contrastverhouding | CR |
O=0deg |
700 | 1000 | |||
| Luminans van wit | Jaar van toepassing | 800 | 1000 | cd/m2 | |||
| Reactietijd | TR+TF | 30 | 35 | ms | |||
|
Chromatische kleur |
Rood | XR | (0,642) | ||||
| YR | (0,333) | ||||||
| Groen | Xg | (0,301) | |||||
| Dat is het. | (0,621) | ||||||
| Blauw | XB | (0,153) | |||||
| YB | (0,055) | ||||||
| Wit | Xw | (0,313) | |||||
| - Jawel. | (0,329) | ||||||
|
Zienhoek |
Wat? | 11 uur. 3 uur. |
Centrum CR≥10 |
80 | 85 |
de |
|
| 12 ((9 uur) | 80 | 85 | |||||
| Ver. | θ2 ((12 uur) | 80 | 85 | ||||
| θ1 ((6 uur) | 80 | 85 | |||||
| NTSC-verhouding | % | 65 | 72 | % | |||

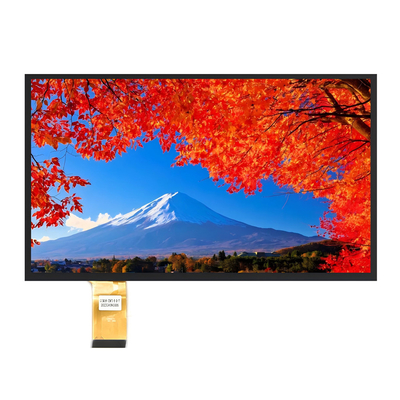

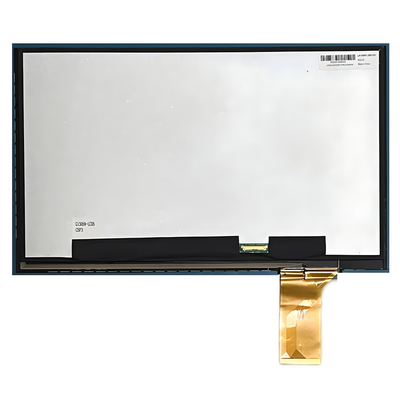

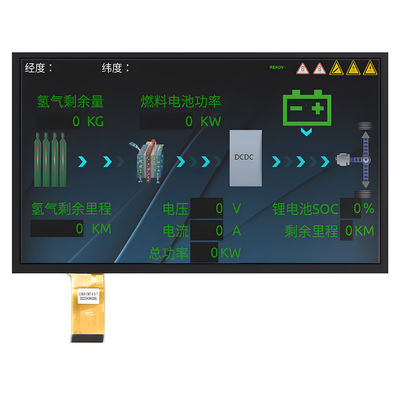

Productbeeld
