Productdetails:
|
| Producten: | 4 inch cirkelvormig TFT-LCD | Resolutie: | 720x720 |
|---|---|---|---|
| Interface: | MIPI met vier rijstroken | aanraakscherm: | Nee, CTP Facultatief |
| Zichtrichting: | IPS (80/80/80/80) | Pinnummer: | 30 pin's |
| Grootte van de module: | 107.60(H) *111.87(V) *3.83(T) | Actief gebied: | 101.52 (mm) Diameter |
| Oppervlaktehelderheid: | 1000 cd/m2 (nits) | Operatieve temperatuur.: | -30°C tot +85°C |
| LED-levensduur: | 40,000 uur | Naleving: | Rohs & Reach-conform |
| Markeren: | 720x720 punten TFT LCD-scherm,4 inch rond TFT LCD-scherm,1000 Nits hoog helder TFT-scherm |
||
**Download van gegevensblad**
De Commissie stelt de Commissie in kennis van de resultaten van de evaluatie.
Over dit item SFTO400XC-7095A3N
We presenteren onze nieuwste innovatie in beeldschermtechnologie: de High Brightness 1000 Nits 4 inch Round TFT LCD.Dit scherm zorgt voor kristalhelder beeld en levendige kleuren die opvallen in elke omgeving.
De belangrijkste kenmerken zijn:
Uitzonderlijke helderheid: met een helderheidsniveau van 1000 nits is dit scherm ontworpen voor uitstekend zicht, zelfs in heldere buitenomstandigheden, zodat uw inhoud altijd duidelijk zichtbaar is.
Compact ontwerp: De 4 inch ronde vormfactor maakt het ideaal voor een verscheidenheid aan toepassingen, van autodashboards tot handheld apparaten en industriële machines,het bieden van veelzijdige integratieopties.
Hoge resolutie: De 720x720-puntresolutie levert scherpe afbeeldingen en gedetailleerde afbeeldingen, waardoor het perfect is voor toepassingen waar helderheid het belangrijkst is.
MIPI 4-lane interface: de MIPI 4-lane interface zorgt voor hoge snelheid van gegevensoverdracht, waardoor een soepele prestatie en reactievermogen worden gewaarborgd, wat essentieel is voor dynamische contenttoepassingen.
Of u nu consumentenelektronica wilt verbeteren, gebruikersinterfaces wilt verbeteren of meeslepende ervaringen wilt creëren, ons High Brightness 1000 Nits TFT LCD-display biedt de ideale oplossing.Vergroot uw projecten met deze geavanceerde beeldschermtechnologie, de perfecte keuze voor zowel professionele als persoonlijke toepassingen..
Kenmerken
| Kenmerken | Specificaties |
| LCD-type | 4.0 inch |
| Resolutie (H*V) | 720 ((RGB) * 720 |
| Technologie | a-Si TFT |
| Pixelconfiguratie | RGB Verticale streep |
| Afbeeldingsmodus | IPS/transmisief/normaal zwart |
| Zichtrichting | Alle |
| Inversie richting van de grijze schaal | - Dat is... |
| Omtrek (W x H x T) (mm) | 107.60 ((H) * 111.87 ((V) * 3.83 ((T) |
| Actieve oppervlakte ((mm) | 101.52 (H) *101.52 ((V)) |
| Met/zonder touchscreen | Zonder CTP, facultatief |
| Type aansluiting | 0.5 Pitch 30 Pin |
| Achterlichttype | Witte LED |
| Gewicht (g) | TBD |
| Interface | MIPI 4Lane |
| Aantal kleuren | 16.7M |
| Bestuurder IC | FL7707 |
| CTP IC |
Mechanische schets
![]()
Interface pin definitie
| Nee, dat is niet zo. | PIN-code | Beschrijving |
| 1 | LEDA | LED-anode |
| 2 | LEDK1 | LED-kathode |
| 3 | LEDK2 | LED-kathode |
| 4 | VCI | Stroomvoorziening 2,8 ~ 3,3 V |
| 5 | IOVCC | Stroomvoorziening 1.8V-2.0V |
| 6 | Reset | LCM-resetsignalen |
| 7 | TE | Versnelling van het scheuren |
| 8 | PWM | De PWM-frequentie-uitgang voor LCD-stuurbediening. |
| 9 | GND | Ground |
| 10 | D0P | DSI-D0+-gegevenssignalen |
| 11 | D0N | DSI-D0-gegevenssignalen |
| 12 | GND | Ground |
| 13 | D1P | DSI-D1+-gegevenssignalen |
| 14 | D1N | DSI-D1-gegevenssignalen |
| 15 | GND | Ground |
| 16 | CLKP | DSI-Clock+ |
| 17 | CLKN | DSI-klok. |
| 18 | GND | Ground |
| 19 | D2P | DSI-D2+ gegevenssignalen |
| 20 | D2N | DSI-D2-gegevenssignalen |
| 21 | GND | Ground |
| 22 | D3P | DSI-D3+ gegevenssignalen |
| 23 | D3N | DSI-D4-gegevenssignalen |
| 24 | GND | Ground |
| 25 | TP_INT | Aanraking onderbreken |
| 26 | TP_SDA | Aanraak IIC-gegevenssignaal |
| 27 | TP_SCL | Aanraking IIC Clock signaal |
| 28 | TP_RESET | Touch Reset Signal |
| 29 | TP_VCI | Aanraking Stromvoorziening |
| 30 | TP_IOVCC | Aanraking Stromvoorziening |
|
Posten |
Symbool |
Waarde |
Eenheid |
|
Stroomtoevoerspanning voor logica |
VDD |
0.3~3.6 |
V |
|
Inlaatspanning |
Vinaal |
VDD+0.3 |
V |
|
Werktemperatuur |
Topr |
-30 tot 80 |
°C |
|
Bergingstemperatuur |
Tstg |
-30 tot 80 |
°C |
Elektrische kenmerken
|
Posten |
Symbool |
Min. |
Type |
Maximaal |
Eenheid |
Testvoorwaarde |
|
Werkspanning |
VDD |
2.6 |
2.8 |
3.3 |
V |
- |
|
Voedingsstroom |
IDD |
- |
- |
30 |
mA |
VDD=2,8V, Ta=25°C |
|
Inlaatspanning |
HIV |
0.8VDD |
- |
VDD |
V |
- |
|
VIL |
0 |
- |
0.2VDD |
V |
||
|
Inlaatlektrom |
IIL |
- Eén.0 |
- |
1.0 |
mA |
VIN=VDD of VSS |
Achtergrondverlichting
|
Posten |
Symbool |
Min. |
Type |
Maximaal |
Eenheid |
|
Voorstroom |
Indien |
- Dat is... |
180 |
- |
mA |
|
Voorspanning |
VF |
14 |
15 |
16.3 |
V |
|
Verbindingsmodus |
P |
- Dat is... |
5S2P |
- Dat is... |
|
|
LED-nummer |
/ |
|
10 |
|
stuks |
|
LED-levensduur |
|
40000 |
50000 |
|
uur |
Optische kenmerken
|
Posten |
Symbool |
Voorwaarde |
Min. |
Type |
Maximaal |
Eenheid |
|
Uitzichthoeken |
θT |
CR ¥10 |
|
85 |
- |
Degree |
|
θB |
|
85 |
- |
|||
|
θL |
|
85 |
- |
|||
|
θR |
|
85 |
- |
|||
|
Contrastverhouding |
CR |
θ=0° |
800 |
1000 |
- |
- |
|
Reactietijd |
Tonnage |
25°C |
- |
25 |
35 |
ms |
|
TOFF |
||||||
|
Uniformiteit |
U |
- |
- |
- |
- |
% |
|
NTSC |
- |
- |
63 |
68 |
- |
% |
|
Luminansie |
L |
- |
850 |
1000 |
- |
cd/m2 |

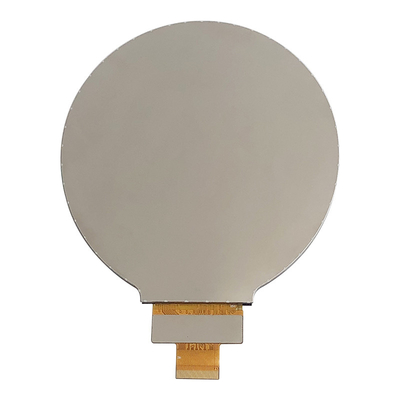

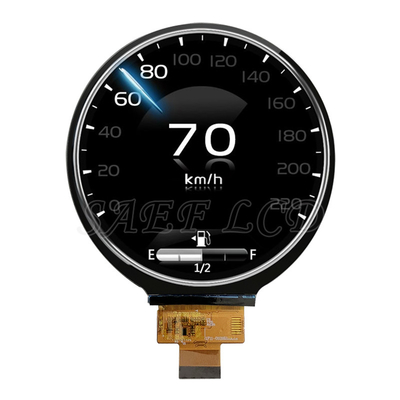

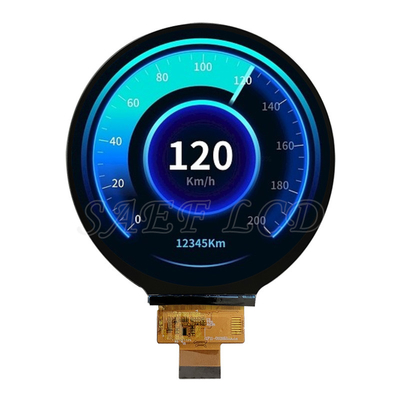

Productbeeld
![]()
![]()
![]()
![]()
![]()
