Productdetails:
|
| Producten: | 2,8 duim TFT LCD | Resolutie: | 240 x 320 |
|---|---|---|---|
| Kleur: | 262K | aanraakscherm: | Resistief touchscreen |
| Interface: | MCU, RGB | Zichtrichting: | IPS, alle gezichtshoeken |
| Bestuurder IC: | ILI9341V | Verbinding: | ZIF |
| Oppervlaktehelderheid: | 1000 cd/m2 ((nits) | Pinnummer: | 50 pin's |
| LED-levensduur: | 40,000 uur | Naleving: | REACH- en RoHS-conform |
| Markeren: | 240 x 320 punten TFT met hoge helderheid,TFT-LCD-scherm met 240 x 320 punten,2.8 inch High Brightness TFT |
||
Over dit item SFTO280TZ-7214AT
Saef Technology is verheugd om onze nieuwste innovatie in beeldschermtechnologie te presenteren: de High Brightness 1000nits 2,8-inch TFT LCD.Of u nu ontwerpt voor buitentoepassingen of een helder en levendig scherm voor uw apparaat nodig heeftDit scherm biedt onovertroffen prestaties en betrouwbaarheid.
Uitstekende helderheid:Met een indrukwekkend helderheidsniveau van 1000 nits zorgt dit scherm ervoor dat de inhoud zelfs in direct zonlicht zichtbaar is, waardoor het ideaal is voor buitenomgevingen en omgevingen met veel omgevingslicht.
Compacte grootte:Met een afmeting van slechts 2,8 inch slaagt dit scherm in het perfecte evenwicht tussen draagbaarheid en bruikbaarheid en past het naadloos in een verscheidenheid aan compacte apparaten.
Hoge resolutie:De resolutie van 240 x 320 pixels garandeert scherp en helder beeld, waardoor gedetailleerde afbeeldingen en tekst mogelijk zijn, waardoor de gebruikerservaring wordt verbeterd.
IPS-technologieMet behulp van In-Plane Switching (IPS) -technologie biedt het scherm brede kijkhoeken en een nauwkeurige kleurweergave, waardoor afbeeldingen en video's er vanuit elk perspectief geweldig uitzien.
Versatile interface:Dit scherm is uitgerust met zowel MCU- als RGB-interfaces en is zeer aanpasbaar, waardoor het gemakkelijk kan worden geïntegreerd in een reeks microcontrollertoepassingen en bestaande systemen.
Energiezuinig:Het scherm is ontworpen met efficiëntie in het achterhoofd en zorgt voor een evenwicht tussen helderheid en stroomverbruik, waardoor de batterijlevensduur van draagbare apparaten wordt verlengd.
Verbeterde zichtbaarheid:Perfect voor toepassingen in lichte omgevingen, zoals buitenkiosken, draagbare apparaten en auto-displays.
Gebruikersvriendelijk:De hoge resolutie en levendige kleuren verbeteren de algehele gebruikerservaring, waardoor het gemakkelijker is om te lezen en te communiceren met het scherm.
Eenvoudige integratie:Met dubbele interfaceopties kunnen ontwikkelaars het scherm gemakkelijk aansluiten op verschillende microcontrollers en systemen, waardoor de ontwerpcomplexiteit en de tijd voor de markt worden verminderd.
Duurzaamheid:Gebouwd om de eisen van verschillende toepassingen te weerstaan, waardoor levensduur en consistente prestaties in de loop van de tijd worden gewaarborgd.
Het High Brightness 1000nits 2,8-inch TFT LCD-scherm is de ultieme oplossing voor professionals die op zoek zijn naar een krachtig, veelzijdig en hoogwaardig scherm.Verhoog uw apparaten met een ongeëvenaarde helderheid en helderheid, en voorzien in een verscheidenheid aan toepassingen, van industrie tot consumentenelektronica.
Voor meer informatie, monsters of om uw specifieke behoeften te bespreken, neem dan contact met ons op.
Kenmerken
| Algemene informatie | Specificatie | Eenheid |
| Hoofdpaneel | ||
| Afbeeldingsruimte ((AA)) | 43.2 ((H) *57.6 ((V) (2.8 inch)) | mm |
| Bestuurderselement | a-Si TFT actieve matrix | - |
| Kleuren weergeven | 262K | Kleuren |
| Aantal pixels | 240 ((RGB) *320 | puntjes |
| Pixel pitch | 0.180 ((H) *0.180 ((V) | mm |
| Zienhoek | Alle | uur. |
| Rijden IC | ILI9341V | - |
| Kleurenpixelopstelling | RGB verticale strook | |
| Afbeeldingsmodus | Transmisief/ Normaal zwart | - |
| Werktemperatuur | -20 ¢ + 70 | °C |
| Bergingstemperatuur | -30 ¢ + 80 | °C |
Mechanische informatie
| Posten | - Min. | Typus. | Max, ik ben er klaar voor. | Eenheid | Notitie | |
| Grootte van de module | Horizontaal ((H) | - | 50.00 | - | mm | ±0.2 |
| Verticaal ((V) | - | 69.20 | - | mm | ±0.2 | |
| Diepte ((D) | - | 3.99 | - | mm | ±0.2 | |
| Gewicht | - | TBD | - | g | - | |
Externe afmetingen
Interface pin definitie
| Pin NO. | Symbool | Niveau | Functie |
| 1 | LEDK | L | AchterlichtK |
| 2 tot 5 | LEDA | H | Achtergrondverlichting |
| 6 | IM0 | H/L | Selecteer de MCU-interface-modus NOTA(1) |
| 7 | IM1 | H/L | |
| 8 | IM2 | H/L | |
| 9 | IM3 | H/L | |
| 10 | Verwijderd | H/L | Hardware-reset pin |
| 11 | VSYNC | H/L | Verticaal (Frame) synchroniserend invoersignaal voor RGB |
| 12 | HSYNC | H/L | Horizontaal (lijn) synchroniserend invoersignaal voor RGB |
| 13 | DOTCLK | H/L | puntkloksignaal voor de werking van de RGB-interface. |
| 14 | ENABLE | H/L | Gegevenssignalen voor de werking van de RGB-interface. |
| 15 tot 32 | D17-DB0 | H/L | Gegevensbus |
| 33 | SD0 | H/L | SPI-interface-uitgangsspeld. |
| 34 | SDA | H/L | SPI-interface-invoerpin. |
| 35 | RD | H/L | Lezen en activeren van de klokspeld |
| 36 | WR-RS | H/L | Een register selecteert signaal |
| 37 | RS-SCL | H/L | Schrijf in staat stellen klok input pin |
| 38 | CS | H/L | Chip selecteer input pin |
| 39 | TE | H/L | Versnelling van het scheuren |
| 40 | IOVCC | H | Stroomvoorziening ((1.8V) |
| 41 | IOVCC | H | Stroomvoorziening ((2.8-3.3V) |
| 42 | VCI | H | Stroomvoorziening ((2.8-3.3V) |
| 43 | GND | L | Ground |
| 44 | XR | / | / |
| 45 | YD | / | / |
| 46 | XL | / | / |
| 47 | VU | / | / |
| 48 | GND | L | Ground |
| 49 | GND | L | Ground |
| 50 | GND | L | Ground |
Absolute maximale ratings
|
Posten |
Symbool |
Waarden |
Eenheid |
|
| Min. | Max, ik ben er klaar voor. | |||
| Voerspanning voor logisch circuit | IOVCC | -Nee.3 | 4.6 | V |
| Voerspanning voor analoge schakelingen | VCI | -Nee.3 | 4.6 | V |
Werkomstandigheden
|
Posten |
Symbool |
Waarden |
Eenheid |
Opmerking |
||
| Min. | Type | Max, ik ben er klaar voor. | ||||
| Stroomvoorziening | VCC | 2.7 | 2.8 | 3.3 | V | |
| Stroomvoorziening | IOVCC | 1.7 | 1.8 | 3.3 | V | |
| Normale modus Stroomverbruik | Icc | - | 12 | - | mA | VCC=2,8V |
| TFT-poort ON-spanning | VGH | 15 | V | |||
| TFT-poort OFF-spanning | VGL | - Zeven.5 | - | V | ||
Achtergrondverlichtingseenheid (GND=0V)
|
Posten |
Symbool |
Waarden |
Eenheid |
Opmerking |
||
| Min. | Type | Max, ik ben er klaar voor. | ||||
| Voltage van de voeding | Vf | 2.8 | - | 3.4 | V | |
| Vorderingsvoorziening | Als | - | 120 | - | mA | |
| LCM-luchtvermogen | LV | 900 | 1000 | - | cd/m2 | IB= 120mA |
| Uniformiteit | / | 80 | % | - | ||

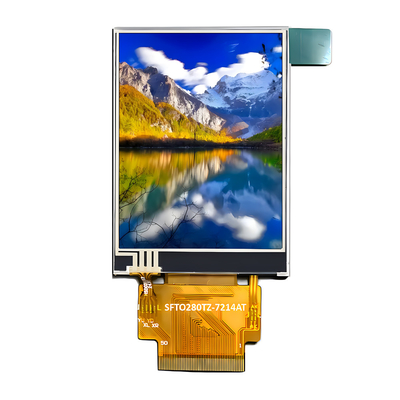

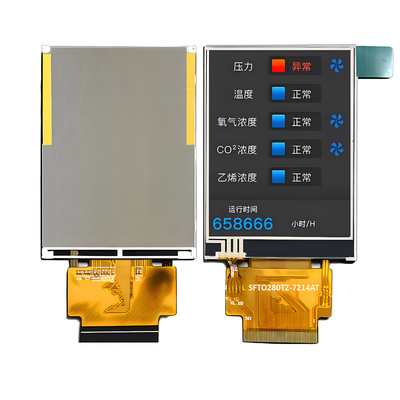

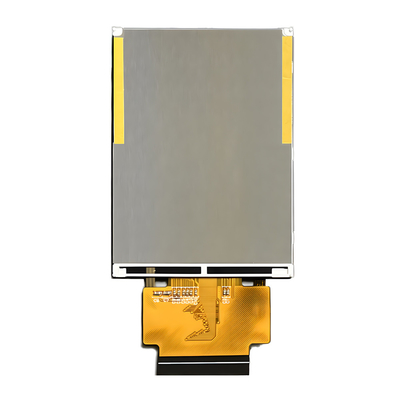

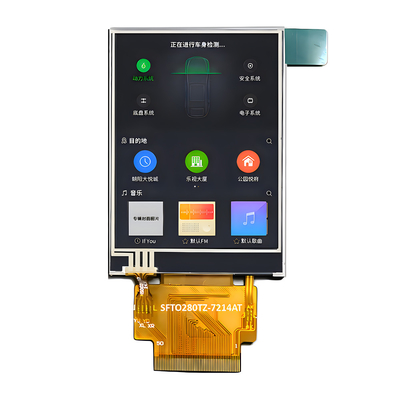

Productbeeld
