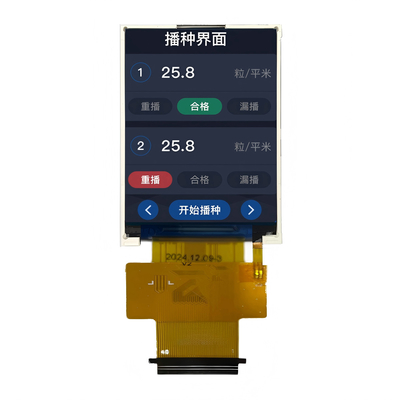

1000nits 2,4 "High Brightness TFT LCD 240x320 Dot Matrix Display RGB/MCU/SPI interface

1000nits 2,4 "High Brightness TFT LCD 240x320 Dot Matrix Display RGB/MCU/SPI interface
1000nits 2,4 "High Brightness TFT LCD 240x320 Dot Matrix Display RGB/MCU/SPI interface 1000nits 2,4 "High Brightness TFT LCD 240x320 Dot Matrix Display RGB/MCU/SPI interface 1000nits 2,4 "High Brightness TFT LCD 240x320 Dot Matrix Display RGB/MCU/SPI interface 1000nits 2,4 "High Brightness TFT LCD 240x320 Dot Matrix Display RGB/MCU/SPI interface

Grote Afbeelding :  1000nits 2,4 "High Brightness TFT LCD 240x320 Dot Matrix Display RGB/MCU/SPI interface

Productdetails:
Plaats van herkomst: ShenZhen / China
Merknaam: SAEF
Certificering: ISO9001 / ISO14000
Modelnummer: SFTO240PY-7190AN
Document: SFTO240PY-7190AN Specificat...on.pdf
Betalen & Verzenden Algemene voorwaarden:
Min. bestelaantal: 3 stuks
Prijs: the lowest unit price in the market guaranteed
Verpakking Details: standaardpakket voor uitvoer
Levertijd: 1-5 weken
Betalingscondities: L/C, T/T, Western Union, Paypal
Levering vermogen: 3000K stuks per maand

1000nits 2,4 "High Brightness TFT LCD 240x320 Dot Matrix Display RGB/MCU/SPI interface

beschrijving
Producten: 2.4 het“ TFT-scherm Resolutie: 240x320
Zichtrichting: IPS, volledige kijkhoek aanraakscherm: - Nee.
Interface: RGB/MCU/SPI-interface Pinnummer: 40 pin's
Oppervlaktehelderheid: 1000 cd/m2 ((nits) LED-levensduur: 40,000 uur
Dekselglas: aanpasbaar Naleving: REACH- en RoHS-conform
Markeren:

2.4" TFT met hoge helderheid

,

240x320 Dot Matrix Display

,

TFT-LCD-scherm met een hoge helderheid


Over dit item SFTO240PY-7190AN



In de eerste plaats deHoge helderheid 1000nits 2,4 " TFT LCD-display¢de perfecte oplossing voor elke toepassing die uitzonderlijke zichtbaarheid en veelzijdigheid vereist.ervoor zorgen dat uw inhoud opvalt, zelfs in lichte omgevingen.



Belangrijkste kenmerken:

  • Hoge helderheidBij 1000 nits is dit scherm ontworpen voor een optimale prestatie in zowel binnen- als buitenomgevingen, waardoor een duidelijk zicht mogelijk is onder verschillende lichtomstandigheden.
  • Compacte grootte:Het 2,4 inch diagonale scherm maakt het perfect geschikt voor handheld apparaten, wearables of compacte ingebedde systemen.
  • Flexible interfaces:Dit scherm is uitgerust met RGB-, MCU- en SPI-interfaces en biedt naadloze integratie met een verscheidenheid aan microcontroller-eenheden en andere digitale apparaten.de uitvoering eenvoudig en efficiënt te maken.

Of u nu bezig bent met het ontwikkelen van een consumentengadget, een industriële machine of een innovatief prototype, ons TFT LCD-scherm is ontworpen om uw project te verbeteren met zijn superieure beeldkwaliteit en aanpassingsvermogen.Verbeter je ontwerpen en boei je publiek met levendige graphics en betrouwbare prestaties.



Ontdek vandaag nog het potentieel van ons High Brightness 1000nits TFT LCD Display!Neem direct contact met ons op.




Algemene specificaties


- Nee, dat is niet waar. Posten Inhoud Eenheid
1 LCD-grootte 2.4 inch (diagonaal) /
2 Afbeeldingsmodus Normaal zwart/transmisief/anti-flits /
3 Zichtrichting (oog) Gratis /
4 Inversie richting van de grijze schaal - /
5 Resolutie (H*V) 240 * 320 pixels /
6 Grootte van de module (L*W*H) 42.72 maal 58.50 maal 2.15 mm
7 Actief gebied (L*W) 36.72 maal 48.96 mm
8 Pixelpitch (L*W) 0.153*0.153 mm
9 Interface type RGB/MCU/SPI-interface /
10 Kleurdiepte 16.7M /
11 Vermogenverbruik van de module TBD W
12 Type achterlicht LED's /
13 Bestuurder IC ST7789VI of compatibel /
14 Gewicht 12.1 g



Externe tekening


1000nits 2,4 "High Brightness TFT LCD 240x320 Dot Matrix Display RGB/MCU/SPI interface 0


Definitie van pininterface



Interface

- Nee, dat is niet waar.

Naam

I/O of

verbinding maken met

Beschrijving
1 LEDK P Vermogen voor LED-achterlicht ((Kathode).
2 LEDA P Vermogen voor LED-achterlicht ((Anode).
3 GND P Power Ground.
4 IM0 Ik... Interface selecteren (zie gegevensblad Driver IC)
5 IM1 Ik... Interface selecteren (zie gegevensblad Driver IC)

6

IM2

Ik...

Interface selecteren (zie gegevensblad Driver IC)
7 SDA Invoer/uitvoer SPI-interface-invoerpin.
8 DOTCLK Ik... Een puntklok.
9 DE Ik... Data activeren.
10 VSYNC Ik... Verticale sync-invoer
11 HSYNC Ik... Horizontale sync-invoer
12 VCC P Stroomvoorziening
13 Reset Ik... Reset signaal.
14 GND P Power Ground.
15 tot 32 DB17-DB0 Invoer/uitvoer Gegevensbus (DB17-DB0).
33 RD Ik... RGB-interface, bevestig deze pin bij VDDI of DGND.
34 WR Ik... RGB-interface, bevestig deze pin bij VDDI of DGND.
35 RS Ik... RGB-interface. Seriële interface-klok.
36 CS Ik... Chip selectie pin, laag inschakelen.
37 XR(NC) - NC
38 YD(NC) - NC
39 XL ((NC) - NC
40 JU(NC) - NC





Maximale absolute limiet



Posten Symbool - Min. Max, ik ben er klaar voor. Eenheid
Invoerspanning van de voeding voor TFT VDD -Nee.3 4.6 V
Achterlichtstroom (normale temperatuur) ILED - 100 mA
Operatietemperatuur Hoogte - 20 + 70 °C
Bergingstemperatuur Tst -30 + 80 °C
Vochtigheid RH - 90% ((Max 60 °C) RH




DC-kenmerken (VDD=2,8V,Ta=25.C)



Posten Symbool - Min. Typus. Max, ik ben er klaar voor. Eenheid
Inlaatspanning van de voedingsbron VCC 2.4 2.8 3.6 V
Logische I/O-spanning VDDIO - 1.8 - V
Inlaatspanning "H" HIV 0.7VDDIO - VDDIO V
Inlaatspanning "L" VIL VSS - 0.3VDDIO V
Stroomvoorziening IVDD - 9 - mA



Achterlicht Elektro-optische kenmerken


Posten Symbool - Min. Typus. Max, ik ben er klaar voor. Eenheid Notitie
LED-spanning naar voren VF 5.6 6 6.8 V
LED-voorwaartse stroom Indien - 80 - mA IF=20*4mA
LED-vermogenverbruik PLED - 0.48 - W Toelichting 1
Aantal LED's -   4   PCS
Verbindingsmodus - 4 parallel /
LED-levensduur - 40000 - - Uren Toelichting 2



Optische kenmerken



Posten Symbool Voorwaarde - Min. Typus. Max, ik ben er klaar voor. Eenheid
Reactietijd Tr+ Tf

-

- 35 45 ms
Contrastverhouding Cr   500 750 - -

Oppervlakte

lichtsterkte

Lv θ=0° 800 1000 - cd/m2
Uniformiteit van de lichtsterkte Yu. θ=0° 75 80 - %
NTSC - θ=0° - 50 - %



Zienhoek



θ

7=90° 70 80 - de
    7=270° 70 80 - de
    7=0° 70 80 - de
    7=180° 70 80 - de

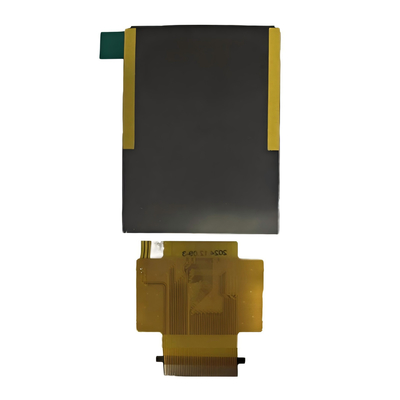

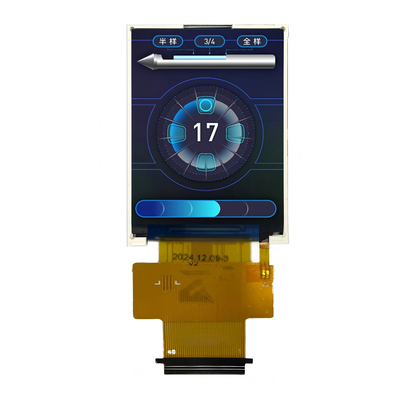

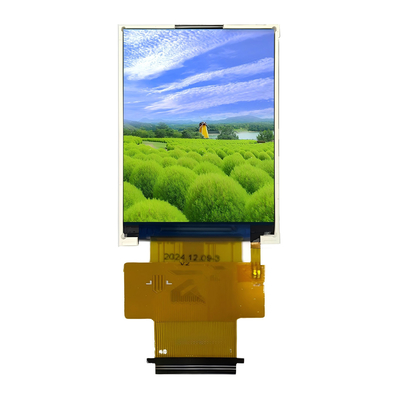

ProductenFoto's
1000nits 2,4 "High Brightness TFT LCD 240x320 Dot Matrix Display RGB/MCU/SPI interface 11000nits 2,4 "High Brightness TFT LCD 240x320 Dot Matrix Display RGB/MCU/SPI interface 21000nits 2,4 "High Brightness TFT LCD 240x320 Dot Matrix Display RGB/MCU/SPI interface 3
