Productdetails:
|
| Producten: | 1.54" TFT-scherm | Resolutie: | 240x240 |
|---|---|---|---|
| Zichtrichting: | Volle kijkhoek ((80/80/80/80) | Aanraakscherm: | - Nee, niet echt. |
| Interface: | MCU (aanpasbaar) | Pinnummer: | 24 pinnen |
| Oppervlaktehelderheid: | 1000 cd/m2 ((nits) | LED-levensduur: | 40,000 uur |
| Dekselglas: | Aanpasbaar | Naleving: | REACH- en RoHS-conform |
| Markeren: | 1.54" hoog helder TFT-display,SPI Interface Dot Matrix LCD-scherm,240x240 Dot Matrix LCD-scherm |
||
We presenteren onze High Brightness 1000 nits 1.54" TFT LCD Display SF-TC154B-8945B-N.ontworpen om uw projecten en toepassingen te verbeteren met zijn verbluffende visuele helderheid en robuuste prestaties.
Hoge helderheid (1000 nits): Ons scherm zorgt voor uitzonderlijk zichtbaar in verschillende lichtomstandigheden, waardoor het ideaal is voor buitenomgevingen of lichte binnenomgevingen.
Compact Grootte (1.54"): Dit compacte TFT-LCD past perfect in apparaten waar ruimte een premie is, terwijl het toch een rijke visuele inhoud levert.
Resolutie (240x240): De 240x240-puntmatrix zorgt voor scherpe en levendige beelden, waardoor uw beeldmateriaal helder en kleurrijk wordt.
SPI-interface:De seriële perifere interface (SPI) vergemakkelijkt snelle en efficiënte communicatie, waardoor naadloze integratie met microcontrollers en andere digitale systemen mogelijk is.
Met zijn superieure helderheid, compacte grootte en eenvoudige integratie, is onze High Brightness 1.54" TFT LCD Display de perfecte oplossing voor uw volgende innovatieve project.Verbeter uw gebruikerservaring en trek de aandacht met een scherm dat helder schijnt in elke omgeving.
Verken de mogelijkheden vandaag nog!
Snelle productgegevens
1. LCD Grootte: 1,54 ′′ TFT
2Resolutie: 240x240
3. Zienhoek: Alle gezichtshoeken
4Omtrek: 31,52 x 33,72 x 1,8 mm
5. LCD Driver IC: ST7789V
6. LCD-interface Type: SPI
7Temperatuur: boven -20°C tot +70°C; onder -30°C tot +80°C
8. Touch paneel: aangepast of standaard capacitieve touchscreen ((CTP) optionele
Externe tekening
Definitie van pininterface
| Nee, dat is niet zo. | PIN-naam | Beschrijving |
| 1-2 | LEDK | LED-kathode |
| 3-4 | GND | Ground |
| 5 | FMARK | Als uitgangssignaal voor TE (Tearing Effect) dienen |
| 6 | SDA | serie-gegevensinvoer/uitvoer tweerichtingspin |
| 7 | D/C | Gegevens/opdracht Selectie pin |
| 8 | SCL | SCL-pin als seriële klok wanneer het werkt in de seriële interface |
| 9 | CS | Invoerpen voor het chipselectiesignaal |
| 10 | Reset | Invoersignaal LCM Reset |
| 11-12 | IOVCC | Stroomvoorziening 1.8V/2.8V Spanning |
| 13-14 | VCC | Stroomvoorziening 2.8V Spanning |
| 15-16 | GND | Ground |
| 17-22 | NC | NC |
| 23-24 | LEDA | LED-anode |
Maximale absolute limiet
| Posten | Symbool | Waarde | Eenheid |
| Stroomtoevoerspanning voor logica | VDD | 1.6~3.3 | V |
| Inlaatspanning | Vinaal | VDD+0.3 | V |
| Werktemperatuur | Topr | - 20 tot 70 | .C |
| Bergingstemperatuur | Tstg | -30 tot 80 | .C |
DC-kenmerken (VDD=2,8V,Ta=25.C)
| Posten | Symbool | Min. | Type | Maximaal | Eenheid | Testvoorwaarde |
| Werkspanning | VDD | 2.6 | 2.8 | 3.3 | V | - |
| Voedingsstroom | IDD | - | - | 5 | mA | VDD = 2,8V, Ta = 25,C |
| Inlaatspanning | HIV | 0.8VDD | - | VDD | V | |
| VIL | 0 | - | 0.2VDD | V | ||
| Inlaatlektrom | IIL | - Eén.0 | - | 1.0 | μA | VIN=VDD of VSS |
Achterlicht Elektro-optische kenmerken
| Posten | Symbool | Min. | TYP | Maximaal | Eenheid | Test |
| Voedingsspanning | Vf | - | 9.6 | - | V | Als=20 mA |
| Voedingsstroom | Als | - | 20 | - | mA | - |
| Omgekeerde spanning | Vr | - | - | 5 | V | - |
| Energieverlies | Pd | - | 192 | - | mW | - |
| Lichtsterkte voor LCM | - | 900 | 1000 | 1100 | Cd/m2 | Als = 20mA |
| Eenvormigheid voor LCM | - | 80 | - | - | % | Als=20 mA |
| Achterlichtkleur | Wit | |||||
Optische kenmerken
| - Nee, dat is niet waar. | Artikel 1 | Symbool | Voorwaarden | Specificatie | Eenheid | ||
| Min. | Type | Maximaal | |||||
| 1 | Reactietijd | Tr+Tf | 25°C | | 6 | | Mevrouw |
| 2 | Overdraagbaarheid (met PL) | T(%) | - | - | 7.1 | - | - |
| Contrastpercentage | Cr | θ=0, Normale kijkhoek | - | 500 | - | - |
| Zienhoek | CR>10 | - | 80 | - | Deg | |

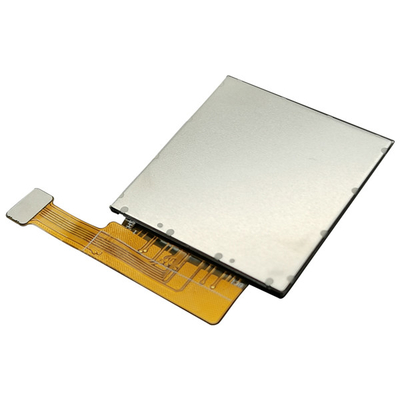

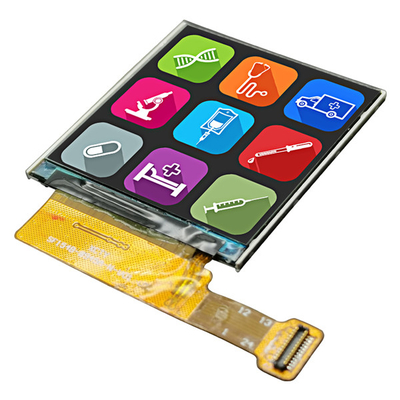

ProductenFoto's
Neem contact met ons op
Neem gerust contact met ons op voor meer informatie.
SF-TC154B-8945B-N_SPECIFICATION.pdf
