Productdetails:
|
| Producten: | 2.9 inch E-ink E-papier Display | Resolutie: | 296 x 128 punten Resolutie |
|---|---|---|---|
| Afbeeldingsmodus: | AM EPD | Optica: | Alle het Bekijken Hoeken |
| Lijst Dim.: | 36.7 ((H) × 79.0 ((V) × 1.2 ((D) (mm) | Actief gebied: | 29.056 ((H) × 66.896 ((V) (mm) |
| Pixel Pitch: | 0.227×0.226 (mm) | werktemperatuur: | 0°C aan +50°C |
| Opbergtemperatuur: | -25°C aan +70°C | Kleur: | Zwart en wit |
| Pinnummer: | 24 pinnen | Interface: | MCU |
| Invoerstroom: | 3.1 mA | Naleving: | Rohs & Reach-conform |
| Markeren: | E-papier met e-ink,20,9 inch E-ink E-papier |
||
** Datasheet Download **
SFEPD290QXBW-7236AN Specificatie.pdf
EPD standaard productlijst.pdf

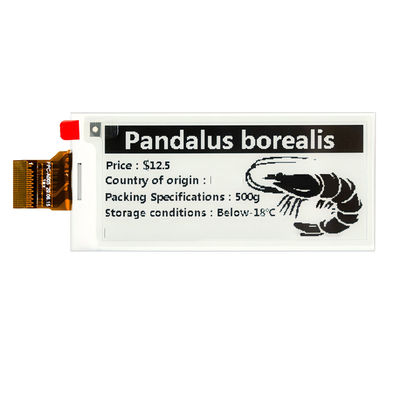

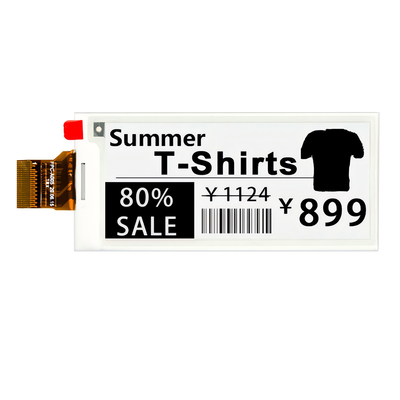

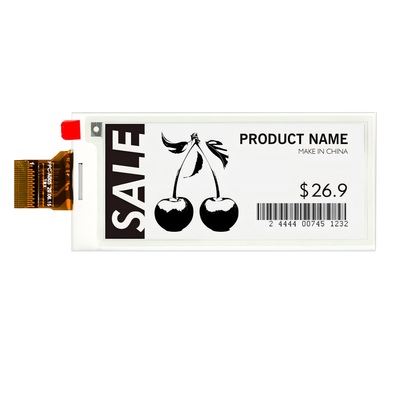

We zijn verheugd om onze nieuwste innovatie te presenteren: het 2,9 inch 128x296 Dots MCU Interface E-Ink E-Paper Active Matrix Electrophoretic Display (EPD) Panel.Ontworpen om ongeëvenaarde duidelijkheid en efficiëntie te bieden, is dit displaypaneel perfect voor een verscheidenheid aan toepassingen die een uitstekende leesbaarheid en een laag stroomverbruik vereisen.
Hoge resolutie:Met een resolutie van 128x296 punten zorgt dit EPD-paneel voor scherpe en heldere beelden, waardoor het ideaal is voor het weergeven van tekst, afbeeldingen en ingewikkelde ontwerpen.
Laag energieverbruik:De elektroforetische technologie zorgt voor een uitzonderlijke energie-efficiëntie, waardoor dit scherm perfect is voor batterij-aangedreven apparaten.een aanzienlijke verlenging van de levensduur van de batterij.
Grote kijkhoeken:Geniet van een constant en helder zicht vanuit verschillende hoeken, dankzij de E-Ink-technologie die het uiterlijk van natuurlijk papier nabootst.
MCU-interface:Dit paneel is ontworpen met een handige MCU-interface en kan eenvoudig worden geïntegreerd in bestaande systemen en projecten, waardoor ingenieurs en ontwikkelaars een snelle en eenvoudige ontwikkeling kunnen maken.
Veelzijdige toepassingen:Dit scherm is geschikt voor een breed scala aan toepassingen, waaronder e-readers, elektronische reklabels, slimme huishoudelijke apparaten, wearables en meer.
Het 2,9 inch E-ink E-paper display is ideaal voor:
Onze E-Paper Display onderscheidt zich op de markt door haar toewijding aan kwaliteit, innovatie en gebruikerstevredenheid.
Ontdek de toekomst van beeldschermtechnologie met ons 2,9 inch 128x296 Dots MCU Interface E-Ink E-Paper Active Matrix Electrophoretic Display Panel.visuele oplossingen van hoge kwaliteit op maat van moderne toepassingenVoor meer informatie, monsters of prijzen, neem contact met ons op!
Producttekening
Interface pin definitie
| - Nee, dat is niet waar. | Naam | Invoer/uitvoer | Beschrijving | Opmerking |
| 1 | NC | Niet verbinden met andere NC-pins | Houd open | |
| 2 | DDR | O | N-kanaal MOSFET gate drive control | |
| 3 | RESE | Ik... | Invoer van stroom voor de besturingslus | |
| 4 | NC | NC | Niet verbinden met andere NC-pins | Houd open |
| 5 | VSH2 | C | Positieve bron aandrijvingspanning (rood) | |
|
6 |
TSCL |
O |
Deze pin is een I2C-interface voor digitale temperatuursensoren. Externe pull-up weerstand is vereist bij aansluiting op I2C slaaf. Wanneer niet in gebruik: VSS |
|
|
7 |
TSDA |
Invoer/uitvoer |
Deze pin is een I2C-interface voor digitale temperatuursensoren. Externe pull-up weerstand is vereist bij aansluiting op I2C slaaf. Wanneer niet in gebruik: VSS |
|
| 8 | BS1 | Ik... | Bus Interface selectie pin | |
| 9 | BUSY | O | Optakelijke uitgangspin | |
| 10 | RST# | Ik... | Reset signaalinvoer. | |
| 11 | D/C# | Ik... | Gegevens/command control pin | |
| 12 | CS# | Ik... | Chip selecteer input pin | |
| 13 | SCL | Ik... | Serial Clock Pin (SPI) | |
| 14 | SDA | Invoer/uitvoer | Serial Data Pin (SPI) | |
| 15 | VDDIO | P | Stroomvoorziening voor interfacepins. | |
| 16 | VCI | P | Stroomvoorziening voor de chip | |
| 17 | VSS | P | Ground | |
|
18 |
VDD |
C |
Een condensator moet worden aangesloten tussen VDD en VSS | |
| 19 | VPP | P | Voor de test | |
| 20 | VSH1 | C | Positieve aandrijvingspanning van de bron | |
| 21 | VGH | C | Stroomtoevoerpen voor positieve poort aandrijvingsspanning en VSH1 | |
| 22 | VSL | C | Negatieve bron aandrijvingspanning | |
| 23 | VGL | C | Stroomtoevoerpen voor negatieve poort aandrijvingspanning VCOM en VSL | |
| 24 | VCOM | C | VCOM-aandrijvingsspanning |
Absolute maximale rating
| Parameter | Symbool | Rating | Eenheid |
| Logische voedingsspanning | VCI | -0,5 tot +6.0 | V |
| Logische Invoerspanning | VIN | -0,5 tot VCI +0.5 | V |
| Logisch Uitgangsspanning | VOUT | -0,5 tot VCI +0.5 | V |
| Werktemperatuurbereik | TOPR | 0 tot +50 | oC |
| Bergingstemperatuurbereik | TSTG | -25 tot +70 | oC |
| Optimale opslagtemperatuur | TSTGo | 23 ± 2 | oC |
| Optimale opslagvochtigheid | HSTGo | 55 ± 10 | % RH |
Panel DC-kenmerken
| Parameter | Symbool | Voorwaarden | Toepasselijk | - Min. | Typus. | Maximaal | Eenheden |
| Eenmalige grond | VSS | - | - | 0 | - | V | |
| Logische voedingsspanning | VCI | - | VCI | 2.2 | 3.0 | 3.7 | V |
| Logische kernspanning | VDD | VDD | 1.7 | 1.8 | 1.9 | V | |
| Inlaatspanning van hoog niveau | HIV | - | - | 0.8 VCI | - | - | V |
| Inlaatspanning van laag niveau | VIL | - | - | - | - | 0.2 VCI | V |
| Uitgangsspanning van hoog niveau | VOH | IOH = -100uA | - | 0.9 VCI | - | - | V |
| Uitgangsspanning van laag niveau | VOL | IOL = 100 uA | - | - | - | 0.1 VCI | V |
| Typisch vermogen | PTYP | VCI = 3,0V | - | - | 9 | - | mW |
| Diepe slaapmodus | PSTPY | VCI = 3,0V | - | - | 0.003 | - | mW |
| Typische werkstroom | Iopr_VCI | VCI = 3,0V | - | - | 3.0 | - | mA |
| Foto-updatetijd | - | 25 oC | - | - | 3 | - | sec. |
|
Stoomstandstroom |
Islp_VCI |
DC/DC uitgeschakeld Geen klok. Geen invoerbelasting RAM-gegevens bewaren |
- |
- |
20 |
uA |
|
|
Stroom in de slaapstand |
IDslp_VCI |
DC/DC uitgeschakeld Geen klok. Geen invoerbelasting RAM-gegevens niet bewaard |
- |
- |
1 |
5 |
uA |
Optische specificaties
| Symbool | Parameter | Voorwaarden | Min. | Typus. | Maximaal | Eenheden |
| R | Witte reflectiviteit | Wit | 30 | 35 | - | % |
| CR | Contrastverhouding | Inrichting | 8:1 | - | ||
| GN | 2Grijze graad | - | DS+(WS-DS) *n(m-1) | |||
| T-update | Foto-updatetijd | bij 25 °C | 3 | - | sec. | |
| Leven | Topr | Een miljoen keer of vijf jaar. |
