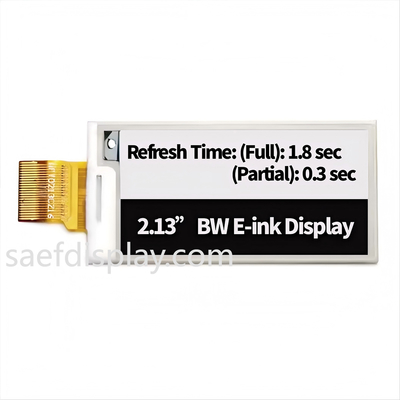

2.13" E Ink Display Module - 122×250 SPI, Ultra-Low Power, ESL Industrial-Grade e-Paper | Factory Direct

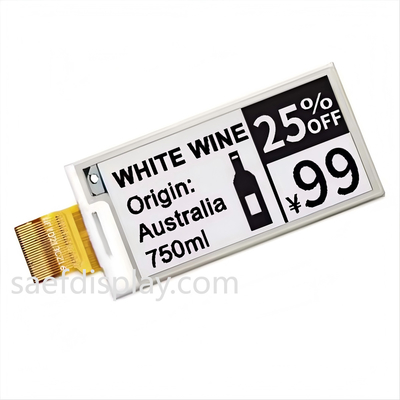

2.13" E Ink Display Module - 122×250 SPI, Ultra-Low Power, ESL Industrial-Grade e-Paper | Factory Direct
2.13" E Ink Display Module - 122×250 SPI, Ultra-Low Power, ESL Industrial-Grade e-Paper | Factory Direct 2.13" E Ink Display Module - 122×250 SPI, Ultra-Low Power, ESL Industrial-Grade e-Paper | Factory Direct

Grote Afbeelding :  2.13" E Ink Display Module - 122×250 SPI, Ultra-Low Power, ESL Industrial-Grade e-Paper | Factory Direct

Productdetails:
Plaats van herkomst: ShenZhen / China
Merknaam: SAEF
Certificering: ISO9001 / ISO14000
Modelnummer: SFE213RJBW-7307A
Document: SFE213RJBW-7307A Datasheet.pdf
Betalen & Verzenden Algemene voorwaarden:
Min. bestelaantal: 3 eenheden (onderhandelbaar voor steekproeforders)
Prijs: USD$1.86 – $2.2 / unit (FOB Shenzhen, based on order quantity)
Verpakking Details: Kartonnen doos voor uitvoer
Levertijd: 1 5 weken na orderbevestiging
Betalingscondities: T/T, PayPal, T/T 50% aanbetaling, 50% vóór verzending
Levering vermogen: 30,000, 000 eenheden / maand

2.13" E Ink Display Module - 122×250 SPI, Ultra-Low Power, ESL Industrial-Grade e-Paper | Factory Direct

beschrijving
Technologie: Elektrophoretische E-ink (bi-stabiel) Schermgrootte: 2.13 inch (54,1 mm diagonaal)
Speciale Eigenschappen:: Geïntegreerde voorlichten Oplossing: 122 (H) × 250 (V) pixels.
Interface: Configureerbare SPI (3-draads/4-draads via BS1-pin) Tijd om te vernieuwen: Volledige update: 1,8 sec; Gedeeltelijke update: 0,3 sec
Actief gebied: 23,7 × 48,55 (mm) Kleur: Monochroom (zwart/wit)
Stroomvoorziening: 10.5 mW (Type.) Kijkhoek: 180° (ultrabreed)
Optisch: Reflectie: 35% (Typ.) Operationele temp: 0°C aan +50°C
Opslagtemp.: -25°C tot +60°C Naleving: REACH- en RoHS-compliant en halogeenvrij
Aanpassing:: CTP optioneel via I²C, OCA laminatie ondersteuning Betrouwbaarheid: Gevalideerd gedurende 240 uur bij 90% RH, ±8kV ESD, UV-blootstelling
Markeren:

2.13 inch E Ink display module

,

ultra-laag vermogen e-paper display

,

industrieel-kwaliteit SPI e-paper module

E-inktoestel van industriële kwaliteit voor ruwe omgevingen


De SFE213RJBW-7307A is een 2,13-inch monochroom elektroforetisch display (EPD) ontworpen voor veeleisende industriële toepassingen, waaronder Electronic Shelf Labels (ESL), draagbare medische apparaten,en IoT-randsystemenMet een ultralage deep sleep-stroom (< 1 μA) en configureerbare SPI-interfaces (4-draad of 3-draad), maakt deze module jarenlange levensduur van de batterij mogelijk, terwijl de overhead van MCU-bronnen wordt geminimaliseerd.



Precision Engineering voor fabrieksintegratie

  • Betrouwbaarheid: gevalideerd volgens IEC 60068-2-normen voor thermische schokken (-25°C ± +70°C), vochtigheid (90% RH) en trillingen.

  • Stabiliteit van de toeleveringsketen: vervaardigd in ISO 9001/14001-gecertificeerde faciliteiten in Shenzhen, China, met traceerbare leveringen van componenten (Taiyo Yuden-inducteurs, OnSemi-diodes).

  • Ontwerpondersteuning: omvat referentiecircuits (pagina 19), LUT-golfvormen en AC-tijdschema's (pagina 13) voor snelle PCB-integratie.



Technisch onderscheid versus generieke weergaven

  1. Partiële vernieuwing (0,3 s): 6x sneller dan volledige vernieuwing (1,8 s) voor dynamische ESL-prijsupdates.

  2. On-chip Power Management: geïntegreerde boosters/regulators voor VCOM, VGH, VGL

  3. ESD gehard: conform IEC61000-4-2 (4kV contact / 8kV lucht) voor robuustheid in de fabriek.



Ideaal voor Amerikaanse/Duitse technische teams

  • Geautomatiseerde ESL-systemen: SPI-kettingondersteuning voor grootschalige implementaties.

  • Medische/logistieke hulpmiddelen: breed temperatuurbereik (opslag tussen -25°C en +60°C) voor de naleving van de koude keten.

  • Lange levensduur gefocust: 50.000+ update cycli met bi-stabiele zero-power beeldbehoud.



Bestelling en naleving

  • MOQ: 1000 stuks (aanpassingsvolumes beschikbaar).

  • Leveringstermijn: 4-6 weken (luchtvracht naar de EU/VS).

  • Documentatie: volledige REACH/RoHS-testrapporten, IPC-conforme verpakking (480 stuks per doos).



▶ Download hieronder het gegevensblad.
▶ Vraag CTP-monsters aan: aangepaste aanraakoplossingen met 20 dagen doorlooptijd.





Mechanische afmetingen

2.13" E Ink Display Module - 122×250 SPI, Ultra-Low Power, ESL Industrial-Grade e-Paper | Factory Direct 0





Mechanische specificaties



Parameter Specificaties Eenheid Opmerking
Schermgrootte 2.13 Inches
Display resolutie 122 ((H) × 250 ((V) Pixel Dpi:130
Actief gebied 23.7x48.55 mm
Pixel Pitch 01943×0.1942 mm
Pixelconfiguratie Vervormd
Uitlegdimensie 29.2(H) × 59,2 (V) × 0,9 ((D) mm
Gewicht TBD g





Absolute maximale ratings



Parameter Symbool Rating Eenheid
Logische voedingsspanning VCI -0,3 tot +6.0 V
Logische Invoerspanning VIN -0,3 tot VCI +0.3 V
Logisch Uitgangsspanning VOUT -0,3 tot VCI +0.3 V
Werktemperatuurbereik TOPR 0 tot +50 oC
Bergingstemperatuurbereik TSTG -25 tot +60 oC
Optimale opslagtemperatuur TSTGo 23 ± 2 oC
Opt ma Storage Hum ty HSTGo 55 ± 10 RH





Panel DC-kenmerken



Parameter

Symbool Voorwaarde - Min.

Typus.

Max, ik ben er klaar voor.

Eenheid
Eenmalige grond GND

-

-

0

-

V
IO Voerspanning VDDIO

-

2.3 3.3 3.6 V
Digitale/analoge voedingsspanning

VDD

-

2.3 3.3 3.6

V

Inlaatspanning van hoog niveau

Vih

-

0.7VDDIO

-

VDDIO

V

Inlaatspanning van laag niveau Vil

-

0

-

0.3VDDIO

V

Uitgangsspanning van hoog niveau - Ik heb het gedaan. IOH = 400uA VDDIO-0.4

-

-

V

Uitgangsspanning van laag niveau Vol. IOL = -400uA 0

-

0.4

V

OTP-programmavermogen VPP

-

7.5 7.75 8.0 V
VCOM-uitgangsspanning VCOM   - Vier.0

-

-Nee.1 V
Positieve poortspanning VGH   + 17

-

+20 V
Negatieve poortspanning VGL   - 20

-

- 17 V
  Positieve bronspanning VDH   +2.4 +15 + 15 V
  Positieve bronspanning VSHR   +2.4 +5 + 15 V
  Negatieve uitgangsspanning

VDL



-15

-15

- Twee.4

V




Optische specificaties



Symbool

Parameter

Voorwaarden Waarden Eenheden
      Min. Typus. Maximaal
R Witte reflectiviteit Wit 30 35 - %
CR Contrastverhouding - 8 15 -
T update_ RS Update tijd 25°C - 0.3-1.8 - sec.





Input/Output Pin toewijzing



- Nee, niet echt. Naam Invoer/uitvoer Beschrijving
1 NC   Niet verbinden met andere NC-pins
2 DDR O N-kanaal MOSFET gate drive control
3 RESE P Invoer van stroom voor de besturingslus
4 NC   Niet verbinden met andere NC-pins
5 VDHR P Positieve bronspanning
6 TSCL O I 2 C Interface met digitale temperatuursensor
7 TSDA Invoer/uitvoer I2C Interface met digitale temperatuursensor
8 BS Ik... Bus Interface selectie pin
9 BUSY_N O Optakelijke uitgangspin
10 RST_N Ik... Reset signaalinvoer.
11 D.C. Ik... Gegevens/command control pin
12 CSB Ik... Chip selecteer input pin
13 SCL Ik... Serial Clock Pin (SPI)
14 SDA Invoer/uitvoer Serial Data Pin (SPI)
15 VDDIO P IO-spanningstoevoer
16 VDD P Digitaal/analoge vermogen
17 GND P Digitale grond
18 VDDD P 1.8V ingangs- en uitgangsspanning
19 VPP P Stroomvoorziening voor OTP-programmering
20 VDH P Positieve bronspanning
21 VGH P Positieve poortspanning
22 VDL P Negatieve bronspanning
23 VGL P Negatieve poortspanning
24 VCOM O VCOM-aandrijvingsspanning



Productbeeld
