2,66 Duim 3 het Comité van de Kleurene Inkt, SPI-Interface Elektronische Document Vertoning

3 kleuren EPD het 2,66 duimscherm,“ e-Inkt 2,66 ESL-Vertoningsbeschrijving

SAEF-de Technologie SFEPD213BWR-7018A01 is 3-kleuren 2,66“ a-Si, actieve matrijs TFT, Elektronisch Document Vertonings (EPD) paneel. Het paneel heeft dergelijke hoge resolutie (125dpi) dat het fijne patronen kan gemakkelijk tonen. wegens zijn bistabiele aard, vereist het EPD-paneel zeer weinig bevoegdheid bij te werken en heeft geen bevoegdheid nodig om een beeld te handhaven.

Eigenschappen

1.  a-Si de matrijs Elektronische Document van TFT actieve Vertoning (EPD)

2.  Drie kleurensteun: Wit, Zwart, Rood

3.  Resolutie: 296 x 152

4.  Ultra-low machtsconsumptie

5.  Super Brede het Bekijken Hoek - dichtbij 180°

6.   Verdun extra aan & steek

7.   SPI-interface

8.   Volgzame RoHS

Toepassing

Het elektronische Systeem van het Plankenetiket

Pin Definition

Pin1,    NC                  Verbonden niet

Pin2,    Ddr   /O/    Machtsmosfet de Bestuurderscontrole, deze speld is de N-Channel MOSFET Controle van de Poortaandrijving.

Pin3,    RESE    /I/     De hulpcontroleinput, deze speld is de Huidige die Betekenis voor de Controlelijn wordt ingevoerd.

Pin4,    NC                  Verbind niet aan andere NC-spelden

Pin5,    VSH2/C/    Condensator. Deze speld is het Positieve Poort drijfvoltage en de Voedingspeld voor het stabiliseren van VSH2 A condensator zou tussen VSH2 en GND moeten worden verbonden.

Pin6,    NC                     Verbonden niet

Pin7,    NC                     Verbonden niet

Pin8,     BS1    /I/       VSS, Deze speld plaatst paneelinterface.

Pin9,     BEZIG    /O/     De apparateningesprektoon, Deze speld is Bezige de outputspeld van de staat. Wanneer Bezig is Hoog, zou de verrichting van de spaander niet moeten worden onderbroken, en het Bevel zou niet moeten worden verzonden.

Pin10,    RES#    /I/     Het systeemterugstellen, Deze speld is teruggestelde signaalinput. Actieve Laag.

Pin11,    D/C#    /I/       Deze speld is Gegevens/Bevelcontrole

Pin12,    CS#    /I/      Deze speld is de uitgezochte spaander.

Pin13,     SCL    /I/      Periodieke communicatie klokinput.

Pin14,     SDA    /I/     Periodieke input-output communicatiegegevens.

Pin15,     VDDIO    /P/    Macht voor interfacelogica pins& I/O. Het zou aan VCI moeten worden verbonden.

Pin16,     VCI    /P/     Voeding voor de spaander

Pin17,     GND    /P/    Grond

Pin18,     VDDD    /C/     De interne condensator van de regelgeversoutput A tussen VDD en GND moeten zou worden verbonden.

Pin19,    VPP    /P/     Voeding voor OTP-Programmering

Pin20,     VSH    /C/    Deze speld is het Positieve Bron drijfvoltage. Een het stabiliseren condensator zou tussen VSH en GND moeten worden verbonden.

Pin21,     VGH    /C/    Een het stabiliseren condensator zou tussen VGH en GND moeten worden verbonden.

Pin22,     VSL    /C   /    Deze speld is het Negatieve Bron drijfvoltage en de Voedingspeld voor VCOM. Een het stabiliseren condensator zou tussen VSL en GND moeten worden verbonden.

Pin23,     VGL    /C/     Een het stabiliseren condensator zou tussen VGL en GND moeten worden verbonden.

Pin24,     VCOM    /C/    Deze speld is de het voltage A van VCOM drijf het stabiliseren condensator zou moeten tussen VCOM en GND worden verbonden.

Typische Werkende Opeenvolging

MCU zet selectie in deze module om, is er 4 draad SPI en 3 draad SPI die met MCU kan communiceren. De MCU-interfacewijze kan door hardwareselectie op BS1-spelden plaatsen. Wanneer het „Laag“ is, wordt de 4-draad SPI geselecteerd. Wanneer het „Hoog“ is, wordt de 3-draad SPI (9 beetjes SPI) geselecteerd.

De Periodieke Interface van MCU (4-draad SPI) 4 draad SPI bestaat uit periodieke klok SCL, periodieke gegevens SDA, D/C#, de handelingen van CS#, op SPI-wijze, D0-als SCL, D1-handelingen als SDA.

De Periodieke Interface van MCU (3-draad SPI) De 3 draad periodieke interface bestaat uit periodieke SCL, periodieke gegevens SDA en CS#. Op de wijze van 3 draadspi, handelt D0 aangezien SCL, D1-handelingen als SDA, de speld D/C# met een externe grond kan worden verbonden. De verrichting is gelijkaardig aan 4 draad periodieke interface terwijl D/C#-de speld niet wordt gebruikt. Er zijn totaal 9 beetjes zal in het verschuivingsregister op elke negende klok zijn verschoven de één na de ander: D/C# het beetje, D/C-beetje, D7 aan D0-beetje, het D/C#-beetje (eerste beetje opeenvolgende gegevens) zal bepalen de volgende gegevensbyte in verschuivingsregister aan de Vertoningsgegevens RAM (D/C#-beetje =1) of het bevelregister wordt geschreven (D/C# beet = 0). Onder periodieke wijze, schrijf slechts de verrichtingen worden toegestaan.

Voorzorgsmaatregel

(1) het Comité/de Module van EPD worden vervaardigd van breekbare materialen zoals glas en plastiek, en kan worden gebroken of zijn gebarsten indien gelaten vallen. Gelieve te behandelen zorvuldig. Pas geen kracht zoals het buigen of het verdraaien op het EPD-paneel toe.

(2) het wordt geadviseerd om EPD-panelen te assembleren of te installeren op een schone werkplaats. Het stof en de olie kunnen elektroborrels of degraderen/kras veroorzaken/deuken de film van het beschermingsblad.

(3) pas geen druk op het EPD-paneel toe om het beschadigen van het te verhinderen.

(4) verbind of maak niet de interfaceschakelaar los terwijl het EPD-paneel in verrichting is.

(5) te steunen gelieve de vatting met uw vinger terwijl het verbinden van de interfacekabel zoals FPC.

(6) stapel de panelen/de geen Modules van EPD. (7) druk niet FPC op de glasrand of trek FPC-neer geen omhoog/aan 90°.

(8) raak niet de FPC-loodschakelaar.

(9) raak geen IC plakkend gebied. Het kan het lood of de schade de functie van IC van TFT krassen.

(10) Slijtage een Polsriem die (verbind aan de grond zetten) wanneer behandeling en tijdens assemblage. De halfgeleiderapparaten zijn inbegrepen in het Comité/de Module van EPD en zij zouden moeten worden behandeld zorvuldig om eender welke elektrostatische lossing (ESD) te verhinderen. (Ion Fan kan in assemblageverrichting worden vereist om ESD risico te verminderen.)

(11) houd het Comité/de Module van EPD in het gespecificeerde milieu en de originele verpakkingsdozen wanneer opslag vermijden en krassend originele prestaties houden.

(12) demonteer of breng niet het EPD-paneel opnieuw samen.

(13) Gebruik een zachte droge doek zonder chemische producten voor het schoonmaken. Gelieve te dringen niet hard op het schoonmaken aan omdat de oppervlakte van de film van het beschermingsblad en zonder harde deklaag zeer zacht is. Dit gedrag zou maken deuken of kras op beschermingsblad.

(14) gelieve bedachtzaam te zijn van vochtigheid om zijn penetratie in het EPD-paneel te vermijden, dat schade tijdens verrichting kan veroorzaken.

(15) het is het product van de lage temperatuurverrichting. Gelieve te zijn bedachtzaam de verschillende temperatuur om vorst of dauw op de oppervlakte van EPD-paneel te maken. De vochtigheid kan in het EPD-paneel wegens vorst of dauw op oppervlakte van EPD-paneel doordringen, en maakt EPD-paneelschade.

(16) vochtigheid Op hoge temperatuur, de hoge, het zonlicht of het neonlicht kunnen de EPD-prestaties van het paneel degraderen. Gelieve te stellen niet het onbeschermde EPD-paneel aan vochtigheid op hoge temperatuur, hoge, zonlicht bloot, of fluorescent voor lange perioden. Gelieve te slaan het EPD-paneel in controleerbaar milieu van pakhuis en origineel pakket op: Zonder zonlicht, zonder condensatie, een temperatuurwaaier van 15ºC aan 35ºC, en vochtigheid van 30%RH aan 60%RH.

(17) de etiketinkt voor het merken van het Comité aantal van identiteitskaart wordt gebruikt wordt gewist gemakkelijk door oplosmiddel dat. Gelieve te vermijden gebruikend oplosmiddel om het EPD-paneel schoon te maken.

(18) EPD is vacuümverpakt.

(19) vóór goedgekeurd door BOE en klant, kunnen de producten en de productspecificaties zonder voorafgaande kennisgeving voor wijzigingen vatbaar zijn. Bevestig dat u de recentste productnormen of de specificaties vóór definitief ontwerp, aankoop of gebruik hebt ontvangen.

(20) BOE maakt elke poging om ervoor te zorgen dat zijn producten van hoogte - kwaliteit en betrouwbaarheid zijn. Nochtans, het bureau van de contactsaef verkoop alvorens het product in een toepassing te gebruiken die vooral hoog - kwaliteit en betrouwbaarheid eist of waar zijn mislukking of defect mensenleven kan direct bedreigen of risico van lichamelijk letsel, zoals ruimte, luchtvaartkunde, kernenergie, verbrandingscontrole, vervoer, verkeer, veiligheidsmateriaal of medische apparatuur voor het levenssteun veroorzaken.

(21) Ontwerp uw die toepassing zodat het product binnen de waaiers gebruikt wordt door BOE in het bijzonder voor de waaier van het maximumclassificatie, het werken leveringsvoltage worden gewaarborgd, de kenmerken van de hittestraling, installatievoorwaarden en andere kenmerken. BOE draagt geen verantwoordelijkheid voor mislukking of schade wanneer gebruikt voorbij de gewaarborgde waaiers. Zelfs binnen de gewaarborgde waaiers, overweeg normaal te voorziene aantallen mislukkingen of mislukkingswijzen in halfgeleiderapparaten en wend systemische maatregelen zoals aan ontbreken brandkasten, zodat het materiaal die BOE-product opnemen lichamelijk letsel veroorzaakt, brand of andere gewichtige schade niet toe te schrijven aan verrichting van het BOE-product.

(22) Dit product wordt ontworpen om geen straling te zijn verzet tegenzich.

3 kleuren EPD het 2,66 duimscherm,“ e-Inkt 2,66 ESL-Vertoningstekening

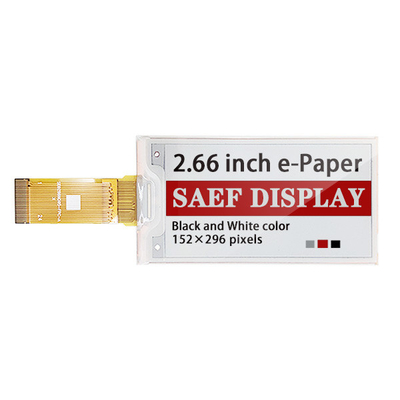

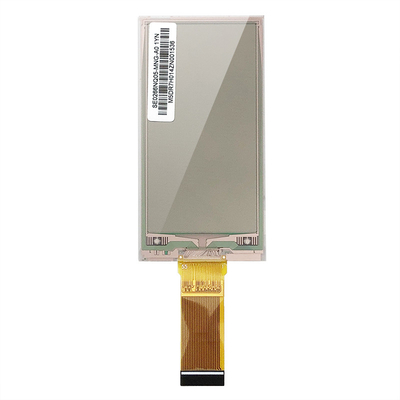

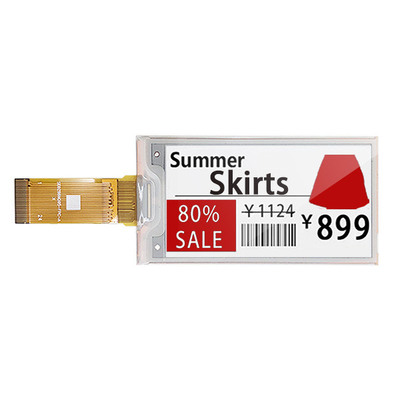

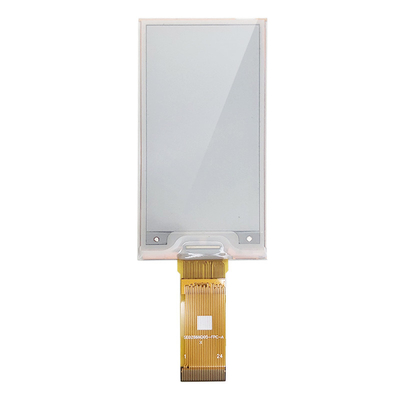

3 kleuren EPD het 2,66 duimscherm,“ e-Inkt 2,66 ESL-het Beeld van het Vertoningsproduct
