Productdetails:
Plaats van herkomst: ShenZhen / China
Merknaam: SAEF
Certificering: ISO9001 / ISO14000
Modelnummer: SFE213QXBW-7353A-FL
Document: SFE213QXBW-7353A-FL Datashe...et.pdf
Betalen & Verzenden Algemene voorwaarden:
Min. bestelaantal: 3 eenheden (onderhandelbaar voor steekproeforders)
Prijs: USD$4.7 – $5.7 / unit (FOB Shenzhen, based on order quantity)
Verpakking Details: Kartonnen doos voor uitvoer
Levertijd: 1 5 weken na orderbevestiging
Betalingscondities: T/T, PayPal, T/T 50% aanbetaling, 50% vóór verzending
Levering vermogen: 30,000, 000 eenheden / maand

2.13" E-ink Display met voorlicht 122×250 0.3s gedeeltelijke vernieuwing SPI Interface aangepaste CTP

beschrijving
Technology: Electrophoretic E-ink (Bi-stable) Screen Size: 2.13 inch (54.1 mm diagonal)
Special Features:: Integrated Frontlight Resolution: 122 (H) × 250 (V) pixels | 130 DPI
Interface: Configurable SPI (3-w/4-w via BS1 pin) Refresh Time: Full Update: 1.8 sec; Partial Update: 0.3 sec
Active Area: 23.7 × 48.55 (mm) Color: Monochrome (Black/White)
Power Supply: 10.5 mW (Typ.) Viewing Angle: 180° (Ultra-wide)
Optical: Reflectivity: 35% (Typ.) Operating Temp: 0°C to +50°C
Storage Temp.: -25°C to +70°C Compliance: REACH & RoHS Compliant & Halogen Free
Customization:: CTP optional via I²C, OCA lamination support Reliability: Validated for 240 hrs at 90% RH, ±8kV ESD, UV exposure
Markeren:

2.13 inch E-ink display met voorlicht

,

E-ink epaper display met 0.3s verfrissingen

,

klein E-ink-scherm met gedeeltelijke vernieuwing

Ultra-low-power e-papier met geïntegreerde voorlicht voor industriële IoT



De SFE213QXBW-7353A-FL is een 2,13" E-ink display module met ingebouwde voorlicht en 0.3 seconden gedeeltelijke vernieuwing . Ideaal voor elektronische schaplabels (ESL), draagbare medische apparaten en slimme sensoren,het combineert bistable technologie (nul vermogen om beelden te behouden) met SPI-programmable golfvorm optimalisatie voor extreme energie-efficiëntie.



Belangrijkste onderscheidende kenmerken van ruwe omgevingen

(1) Geïntegreerd voorlicht en snelle vernieuwing

  • Een randverlichtend LED-voorlicht zorgt voor een gelijkmatige achtergrondverlichting bij weinig licht (bijv. in magazijnen, nachtdiensten).

  • 0.3 seconden gedeeltelijke vernieuwing (tegenover 1.8 seconden volledige update) minimaliseert de UI-latentie tijdens dynamische gegevenswijzigingen (prijsupdates, sensormetingen), waardoor het stroomverbruik met 70% wordt verminderd (pagina 8).

(2) SPI-besturing door de ingenieur geoptimaliseerd

  • Dual-mode SPI (3-draad/4-draad selecteerbaar via BS1-pin) compatibel met MCU's met een laag vermogen (ESP32, nRF52).

  • Temperatuurgevoelige golfvorm LUT (Command 0x32) en VCOM OTP-programmering (Command 0x2A) elimineren schermflitsering bij bedrijfstemperaturen (-25 °C tot +70 °C opslag).

(3) aangepaste CTP-integratie voor interactieve toepassingen

  • Uitbreidbare capacitieve touch (CTP) via speciale I2C-pins (TSCL/TSDA) met handschoen/touch ondersteuning.

  • Verhard oppervlak: anti-glare coating (hardheid ≥ 6H) is krabbenbestendig in veel verkeer in de detailhandel/industrie.



Technische specificaties voor systeemintegratie

  • Ultra-Low Power Architecture: 10,5 mW actief vermogen, 1 ¢ 5 μA deep sleep (Command 0x10) voor een batterijlevensduur van tien jaar.

  • Optische uitmuntendheid: 35% reflectiviteit (CIE 1931 standaard), 180° kijkhoek en 8:1 contrast bij 45° verlichting (pagina 23).

  • Robuuste betrouwbaarheid: gevalideerd gedurende 240 uur bij 90% RH-vochtigheid, ±8 kV ESD en UV-weerstand (pagina 24).

  • Slim profiel: dikte 1,65 mm met FPC-versteker voor trillingsgevoelige installaties.



Naleving en aanpassing

 EU/VS gecertificeerd: RoHS 3 (EU 2015/863), REACH SVHC en EU 2025/40 recyclebare verpakkingen.
CTP-aanpassing: OCA-lamineering, anti-vingerafdrukcoating, verlengde temperatuur (-30 °C ~ 85 °C).



Doeltoepassingen

  • Detailhandel: ESL's, digitale prijzen

  • Gezondheidszorg: medicijntrackers, draagbare diagnostiek

  • Industrieel: IoT-sensoren, opsporingsapparaten voor warehouse logistiek

  • Slimme stad: parkeermeters, milieumonitoren





Download dit gegevensblad.
Verzoek om CTP-monsters:Op maat gemaakte touch-oplossingen met een doorlooptijd van 15 dagen.





Mechanische afmetingen



2.13" E-ink Display met voorlicht 122×250 0.3s gedeeltelijke vernieuwing SPI Interface aangepaste CTP 0



Mechanische specificaties



Parameter Specificaties Eenheid Opmerking
Schermgrootte 2.13 Inches
Display resolutie 122 ((H) × 250 ((V) Pixel Dpi:130
Actief gebied 23.7x48.55 mm
Pixel Pitch 01943×0.1942 mm
Pixelconfiguratie Vierkant
Uitlegdimensie 29.2(H) ×59.2 (V) ×1.65(D) mm
Gewicht TBD g





Absolute maximale ratings



Parameter Symbool Rating Eenheid
Logische voedingsspanning VCI -0,5 tot +6.0 V
Logische Invoerspanning VIN -0,5 tot VCI +0.5 V
Logisch Uitgangsspanning VOUT -0,5 tot VCI +0.5 V
Werktemperatuurbereik TOPR 0 tot +50 oC
Bergingstemperatuurbereik TSTG -25 tot +70 oC
Optimale opslagtemperatuur TSTGo 23 ± 2 oC
Opt ma Storage Hum ty HSTGo 55 ± RH





Panel DC-kenmerken



Parameter Symbool Voorwaarden

Toepasselijk

bla pin

- Min. Typus. Maximaal Eenheden
Eenmalige grond VSS -   - 0 - V
Logische voedingsspanning VCI - VCI 2.2 3.0 3.7 V
Logische kernspanning VDD   VDD 1.7 1.8 1.9 V
Inlaatspanning van hoog niveau HIV - - 0.8 VCI - - V
Inlaatspanning van laag niveau VIL - - - - 0.2 VCI V
Uitgangsspanning van hoog niveau VOH IOH = -100uA - 0.9 VCI - - V
Uitgangsspanning van laag niveau VOL IOL = 100 uA - - - 0.1 VCI V
Typisch vermogen PTYP VCI = 3,0V - - 10.5 - mW
Diepe slaapmodus PSTPY VCI = 3,0V - - 0.003 - mW
Typische werkstroom Iopr_VCI VCI = 3,0V - - 3.5 - mA
Foto-updatetijd - 25 oC - - 1.8 - sec.



Stoomstandstroom



Islp_VCI

DC/DC uitgeschakeld

Geen klok.

Geen ingangsbelasting Ram gegevens behouden



-



-



20





uA



Stroom in de slaapstand



IDslp_VCI

DC/DC uitgeschakeld

Geen klok.

Geen invoerbelasting

RAM-gegevens niet bewaard



-



-



1



5



uA



Opmerking 2: Beeldupdatetijd (volledig): 1,8 sec.Foto update tijd (gedeeltelijk): 0.3 sec.





Optische specificaties



Symbool Parameter Voorwaarden Min. Typus. Maximaal Eenheden
R Witte reflectiviteit Wit 30 35 - %
CR Contrastverhouding Inrichting 8:1   -
T-update Foto-updatetijd bij 25 °C   3 - sec.
L e   Topr   t of 5 jaar





Input/Output Pin toewijzing



- Nee, dat is niet waar. Naam Invoer/uitvoer Beschrijving
1 NC   Niet verbinden met andere NC-pins
2 DDR O N-kanaal MOSFET gate drive control
3 RESE Ik... Invoer van stroom voor de besturingslus
4 NC NC Niet verbinden met andere NC-pins
5 VSH2 C Positieve bron aandrijvingspanning (rood)



6





TSCL





O

Deze pin is een I2C-interface voor digitale temperatuursensoren.

Externe pull-up weerstand is vereist bij aansluiting op I2C slaaf.

Wanneer niet in gebruik:VSS





7





TSDA



Invoer/uitvoer

Deze pin is een I2C-interface voor digitale temperatuursensoren.

Externe pull-up weerstand is vereist bij aansluiting op I2C slaaf.

Wanneer niet in gebruik: VSS

8 BS1 Ik... Bus Interface selectie pin
9 BUSY O Optakelijke uitgangspin
10 RES# Ik... Reset signaalinvoer.
11 D/C# Ik... Gegevens/command control pin
12 CS# Ik... Chip selecteer input pin
13 SCL Ik... Serial Clock Pin (SPI)
14 SDA Invoer/uitvoer Serial Data Pin (SPI)
15 VDDIO P Stroomvoorziening voor interfacepins.
16 VCI P Stroomvoorziening voor de chip
17 VSS P Ground
18



VDD



C

Een condensator moet worden aangesloten tussen VDD en VSS
19 VPP P Voor de test
20 VSH1 C Positieve aandrijvingspanning van de bron
21 VGH C Stroomtoevoerpen voor positieve poort aandrijvingsspanning en VSH1
22 VSL C Negatieve bron aandrijvingspanning
23 VGL C Stroomtoevoerpen voor negatieve poort aandrijvingspanning VCOM en VSL
24 VCOM C VCOM-aandrijvingsspanning

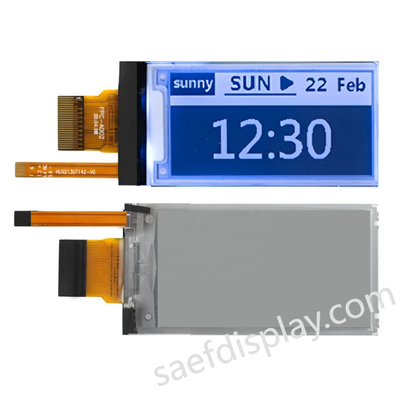

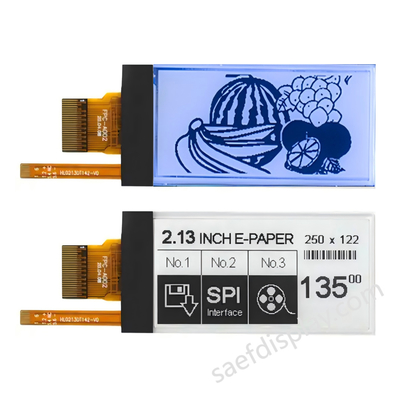

Productbeeld

2.13" E-ink Display met voorlicht 122×250 0.3s gedeeltelijke vernieuwing SPI Interface aangepaste CTP 1

2.13" E-ink Display met voorlicht 122×250 0.3s gedeeltelijke vernieuwing SPI Interface aangepaste CTP 2
