Productdetails:
|
| technologie: | Elektroforetische e-inks (bi-stabiel) | Schermgrootte: | 1,54 inch (39,1 mm diagonaal) |
|---|---|---|---|
| Oplossing: | 200 (h) × 200 (v) pixels | 188 DPI | Actief gebied: | 27,0 × 27,0 mm |
| Kleur: | Monochrome (zwart/wit) | Stroomvoorziening: | Actief: 4,5 MW (typ.) |
| Kijkhoek: | 180 ° (ultra-breed) | Interface: | Dual-mode SPI |
| Verfris de tijd: | Volledige update: 1,8 sec; Gedeeltelijke update: 0,3 sec | Optisch: | Reflectiviteit: 35% (typ., Witte toestand) |
| Operationele temp: | 0 ° C tot +50 ° C | Opslagtemp.: | -25 ° C tot +70 ° C |
| Naleving: | Reach & Rohs -conforme & halogeenvrij | Speciale functies:: | VCOM OTP -programmering, golfvorm LUT -optimalisatie |
| Markeren: | 1.54 inch E-ink display SPI,200x200 monochroom epaper display,industriële temperatuur E-ink scherm |
||
De SFE154QXBW-7284AN is een 1,54" monochroom E-ink display ontworpen voor ultra-low-power toepassingen in IoT-apparaten, industriële sensoren en draagbare medische instrumenten.Gebruik maken van elektroforetische technologie met bi-stabiele prestaties (nul vermogen om beelden vast te houden), biedt een reflectiviteit van 35% en 180° kijkhoeken, ideaal voor zonnelicht leesbare installaties in ruwe omgevingen (0°C tot +50°C).
1. Dual SPI Flexibiliteit & Advanced Control
Configureerbare 3-draad (9-bit) of 4-draad (8-bit) SPI via BS1-pin (pagina 7), compatibel met ARM Cortex-M/R, ESP32 en Raspberry Pi Pico.
geïntegreerde golfvorm LUT-optimalisatie (Command 0x32) en VCOM OTP-programmering (Command 0x2A) voor flikkervrije updates en temperatuurcompensatie.
2. Ultra-Low Power Architectuur
De Deep Sleep-modus van 1 ‰ 5 μA (Command 0x10) verlengt de levensduur van de batterij in altijd-op toepassingen.
Een gedeeltelijke vernieuwing (0,3 sec.) minimaliseert het energieverbruik tijdens dynamische gegevensupdates.
3. Robuuste milieutolerantie
Geldig voor 240 uur bij opslag bij -25°C/+60°C, 80% RH vochtigheid en ±8kV ESD.
Het anti-glare geharde oppervlak weerstaat krabben in industriële omgevingen met veel verkeer.
De vooraf geteste initialisatiesequentie verkort de ontwikkeltijd:
Naleving voor EU/VS-markten
RoHS 3 (EU 2015/863), REACH SVHC en halogeenvrij gecertificeerd.
De verpakking voldoet aan de EU-normen voor recycling 2025/40 (in werking treden in 2026).
Doeltoepassingen
Industrieel: HVAC-controles, logistieke labels voor magazijnen
Medisch: draagbare diagnostische apparaten, medicijntrackers
Detailhandel: Elektronische reklabels (ESL's), slimme prijsborden
Slimme stad: parkeergevoelens, milieumonitoren
Mechanische afmetingen
Absolute maximale rating
| Parameter | Symbool | Rating | Eenheid |
| Logische voedingsspanning | VCI | -0,5 tot +6.0 | V |
| Logische Invoerspanning | VIN | -0,5 tot VCI +0.5 | V |
| Logisch Uitgangsspanning | VOUT | -0,5 tot VCI +0.5 | V |
| Werktemperatuurbereik | TOPR | 0 tot +50 | oC |
| Bergingstemperatuurbereik | TSTG | -25 tot +70 | oC |
| Optimale opslagtemperatuur | TSTGo | 23 ± 2 | oC |
| Opt ma Storage Hum ty | HSTGo | 55 ± | RH |
Panel DC-kenmerken
| Parameter | Symbool | Voorwaarden |
Toepasselijk bla pin |
- Min. | Typus. | Maximaal | Eenheden |
| Eenmalige grond | VSS | - | - | 0 | - | V | |
| Logische voedingsspanning | VCI | - | VCI | 2.2 | 3.0 | 3.7 | V |
| Logische kernspanning | VDD | VDD | 1.7 | 1.8 | 1.9 | V | |
| Inlaatspanning van hoog niveau | HIV | - | - | 0.8 VCI | - | - | V |
| Inlaatspanning van laag niveau | VIL | - | - | - | - | 0.2 VCI | V |
| Uitgangsspanning van hoog niveau | VOH | IOH = -100uA | - | 0.9 VCI | - | - | V |
| Uitgangsspanning van laag niveau | VOL | IOL = 100 uA | - | - | - | 0.1 VCI | V |
| Typisch vermogen | PTYP | VCI = 3,0V | - | - | 4.5 | - | mW |
| Diepe slaapmodus | PSTPY | VCI = 3,0V | - | - | 0.003 | - | mW |
| Typische werkstroom | Iopr_VCI | VCI = 3,0V | - | - | 1.5 | - | mA |
| Foto-updatetijd | - | 25 oC | - | - | 1.8 | - | sec. |
|
Stoomstandstroom |
Islp_VCI |
DC/DC uitgeschakeld Geen klok. Geen ingangsbelasting Ram gegevens behouden |
- |
- |
20 |
uA |
|
|
Stroom in de slaapstand |
IDslp_VCI |
DC/DC uitgeschakeld Geen klok. Geen invoerbelasting RAM-gegevens niet bewaard |
- |
- |
1 |
5 |
uA |
Opmerkingen:Foto-updatetijd (volledig): 1,8 sec, Foto-updatetijd (gedeeltelijk): 0,3 sec.
Optische specificaties
| Symbool | Parameter | Voorwaarden | Min. | Typus. | Maximaal | Eenheden |
| R | Witte reflectiviteit | Wit | 30 | 35 | - | % |
| CR | Contrastverhouding | Inrichting | 8:1 | - | ||
| GN | 2Grijze graad | - | DS+(WS-DS) *n(m-1) | |||
| T-update | Foto-updatetijd | bij 25 °C | 1.8 | - | sec. | |
| Leven | Topr | Een miljoen keer of vijf jaar. |
Interface pin definitie
| - Nee, dat is niet waar. | Naam | Invoer/uitvoer | Beschrijving |
| 1 | NC | Niet verbinden met andere NC-pins | |
| 2 | DDR | O | N-kanaal MOSFET gate drive control |
| 3 | RESE | Ik... | Invoer van stroom voor de besturingslus |
| 4 | NC | Niet verbinden met andere NC-pins | |
| 5 | VSH2 | C | Positieve aandrijvingspanning van de bron |
|
6 |
TSCL |
O |
Deze pin is een I2C-interface voor digitale temperatuursensoren. Externe pull-up weerstand is vereist bij aansluiting op I2C slaaf. Wanneer niet in gebruik: Open |
|
7 |
TSDA |
Invoer/uitvoer |
Deze pin is een I2C-interface voor digitale temperatuursensoren. Externe pull-up weerstand is vereist bij aansluiting op I2C slaaf. Wanneer niet in gebruik: Open |
| 8 | BS1 | Ik... | Bus Interface selectie pin |
| 9 | BUSY | O | Optakelijke uitgangspin |
| 10 | RES# | Ik... | Reset signaalinvoer. |
| 11 | D/C# | Ik... | Gegevens/command control pin |
| 12 | CS# | Ik... | Chip selecteer input pin |
| 13 | SCL | Ik... | Serial Clock Pin (SPI) |
| 14 | SDA | Ik... | Serial Data Pin (SPI) |
| 15 | VDDIO | P | Stroomvoorziening voor interfacepins. |
| 16 | VCI | P | Stroomvoorziening voor de chip |
| 17 | VSS | P | Ground |
| 18 |
VDD |
C |
Een condensator moet worden aangesloten tussen VDD en VSS |
| 19 | VPP | P | Stroomvoorziening voor OTP-programmering. |
| 20 | VSH1 | C | Positieve aandrijvingspanning van de bron |
| 21 | VGH | C | Positieve Poort aandrijvingspanning. |
| 22 | VSL | C | Negatieve bron aandrijvingspanning |
| 23 | VGL | C | Negatieve Poort aandrijvingspanning. |
| 24 | VCOM | C | VCOM-aandrijvingsspanning |

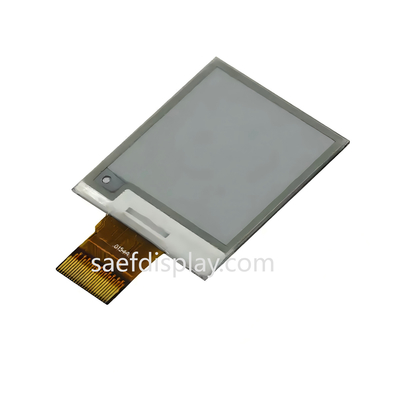

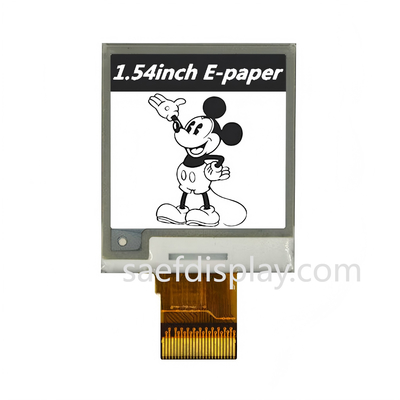

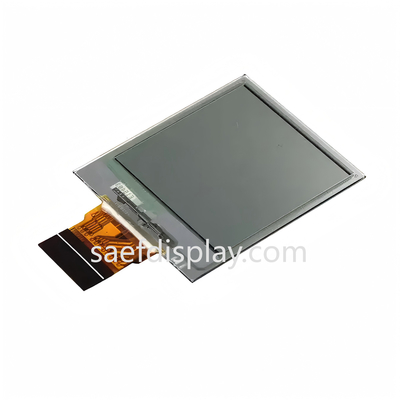

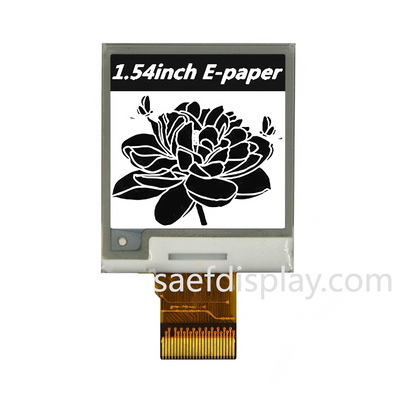

Productbeeld
![]()
![]()
