E-ink 1,54 inch 200x200 EPD 3 kleur BWR E-paper display Spi Interface 24 pinnen

Grote Afbeelding : E-ink 1,54 inch 200x200 EPD 3 kleur BWR E-paper display Spi Interface 24 pinnen

Productdetails:

Plaats van herkomst:	ShenZhen / China
Merknaam:	SAEF
Certificering:	ISO9001 / ISO14000
Modelnummer:	SFEPD154QXBWR-7237AN

Betalen & Verzenden Algemene voorwaarden:

Min. bestelaantal:	3 stuks
Prijs:	the lowest market price guaranteed
Verpakking Details:	standaardpakket voor uitvoer
Levertijd:	3-5 weken
Betalingscondities:	L/C, T/T, Western Union, Paypal
Levering vermogen:	3000K stuks per maand

Contact

E-ink 1,54 inch 200x200 EPD 3 kleur BWR E-paper display Spi Interface 24 pinnen

beschrijving

Producten:	1.54 inch e-papier display	Resolutie:	Resolutie van 200x200 punten
Afbeeldingsmodus:	actieve matrix	Bestuurderselement:	a-Si de actieve matrijs van TFT
Kleur weergeven:	Zwart, Wit en Rood	Optica:	Alle het Bekijken Hoeken
Lijst Dim.:	31.8 ((H) x 37.32 ((V) x 1.0 ((D) (mm)	Actief gebied:	27 ((H) x 27 ((V) (mm)
Pixel Pitch:	140 x 140 (188dpi)	Pinnummer:	24 pinnen
Interface:	SPI	Naleving:	REACH- en RoHS-conform
Markeren:	SPI-interface E-paper display , 3 Kleur E-papier scherm , 200 x 200 EPD

** Datasheet Download **

SFEPD154QXBWR-7237AN Specificatie.pdf

EPD standaard productlijst.pdf

Over dit item SFEPD154QXBWR-7237AN

De 1.54 Inch 200x200 EPD 3 Color BWR E-paper Display with SPI Interface is a versatile electronic paper display designed for applications that demand low power consumption and clear visibility in various lighting conditionsHier is een gedetailleerde introductie van dit product:

Productoverzicht:

Deze E-Ink-displaymodule heeft een diagonale grootte van 1,54 inch en een resolutie van 200x200 pixels, waardoor u een helder en gedetailleerd beeld van uw inhoud krijgt.
Het display maakt gebruik van een ingebedde controller en communiceert via een SPI-interface, die compatibel is met een verscheidenheid aan microcontrollerboards zoals Raspberry Pi, Arduino en Nucelo.(optie)
De module ondersteunt gedeeltelijke vernieuwing, waardoor efficiënte updates op specifieke gebieden van het scherm mogelijk zijn zonder dat het hele scherm moet worden vernieuwd.

Belangrijkste kenmerken:

Ultra-laag stroomverbruik:Het scherm behoudt zijn laatste inhoud gedurende een langere periode, zelfs wanneer het uit is, waardoor het ideaal is voor apparaten die op batterijen werken.
Grote kijkhoek:Met een kijkhoek van meer dan 170° zorgt het scherm voor een duidelijk zicht vanuit verschillende richtingen.
3-kleurig e-papier technologie:Het scherm biedt drie kleurenopties (zwart, wit en rood) voor een dynamischere visuele presentatie.
De gedeeltelijke vernieuwing duurt ongeveer 0,3 seconden, terwijl een volledige vernieuwing ongeveer 2 seconden duurt.
Laag opfrisvermogen:De module verbruikt slechts 26,4 mW tijdens de vernieuwing (typisch), wat bijdraagt aan de energie-efficiëntie.
Stand-by vermogen:In de standby-stand is het stroomverbruik minder dan 0,017 mW, wat uitstekend is voor het behoud van de levensduur van de batterij in draagbare apparaten.

Technische specificaties

Werkspanning:3.0V, variërend van 2,2 V tot 3,7 V
Interface:Ondersteunt zowel 3-draad als 4-draad SPI-interfaces voor flexibele connectiviteitsopties.
Omvang van de contour: 31.80(H) × 37.32(V) × 1.0(D), met een beeldscherm van 27 mm × 27 mm.
Dot Pitch:0.14 × 0.14, wat bijdraagt aan de scherpte van het scherm.
Afbeeldingskleur:Zwart en wit met de mogelijkheid van rood in sommige modellen.
Grijs niveau:2, geschikt voor tekst en eenvoudige afbeeldingen.
Vernieuwingsvermogen:26.4 mW (typisch) tijdens het bijwerken en < 0,017 mW in de standby-stand.

Toepassingen:

Dit E-papier display is perfect voor toepassingen zoals reklabels, industriële instrumenten en elk scenario waarin een laagvermogen, goed zichtbaar display vereist is.

Mechanische informatie

Parameter	Specificaties	Eenheid	Opmerking
Schermgrootte	1.54	Inches
Display resolutie	200 ((H) × 200 ((V)	Pixel	Dpi:188
Actief gebied	27.0(H) × 27.0(V)	mm
Pixel Pitch	0. 14x0. 14	mm
Pixelconfiguratie	Vierkant
Uitlegdimensie	31.80(H) × 37.32(V) × 1.0(D)	mm
Gewicht	2. 18 ± 0.5	g

ProductenTekening

E-ink 1,54 inch 200x200 EPD 3 kleur BWR E-paper display Spi Interface 24 pinnen 0

Interface pin definitie

- Nee, dat is niet waar.	Naam	Invoer/uitvoer	Beschrijving	Opmerking
1	NC		Niet verbinden met andere NC-pins	Houd open
2	DDR	O	N-kanaal MOSFET gate drive control
3	RESE	Ik...	Invoer van stroom voor de besturingslus
4	NC		Niet verbinden met andere NC-pins	Houd open
5	VSH2	C	Positieve aandrijvingspanning van de bron
6	TSCL	O	Deze pin is een I2C-interface voor digitale temperatuursensoren. Externe pull-up weerstand is vereist bij aansluiting op I2C slaaf. Wanneer niet in gebruik: Open
7	TSDA	Invoer/uitvoer	Deze pin is een I2C-interface voor digitale temperatuursensoren. Externe pull-up weerstand is vereist bij aansluiting op I2C slaaf. Wanneer niet in gebruik: Open
8	BS1	Ik...	Bus Interface selectie pin
9	BUSY	O	Optakelijke uitgangspin
10	RES#	Ik...	Reset signaalinvoer.
11	D/C#	Ik...	Gegevens/command control pin
12	CS#	Ik...	Chip selecteer input pin
13	SCL	Ik...	Serial Clock Pin (SPI)
14	SDA	Ik...	Serial Data Pin (SPI)
15	VDDIO	P	Stroomvoorziening voor interfacepins.
16	VCI	P	Stroomvoorziening voor de chip
17	VSS	P	Ground
18	VDD	C	Een condensator moet worden aangesloten tussen VDD en VSS
19	VPP	P	Stroomvoorziening voor OTP-programmering.
20	VSH1	C	Positieve aandrijvingspanning van de bron
21	VGH	C	Positieve Poort aandrijvingspanning.
22	VSL	C	Negatieve bron aandrijvingspanning
23	VGL	C	Negatieve Poort aandrijvingspanning.
24	VCOM	C	VCOM-aandrijvingsspanning

Absolute maximale rating

Parameter	Symbool	Rating	Eenheid
Logische voedingsspanning	VCI	-0,5 tot +6.0	V
Logische Invoerspanning	VIN	-0,5 tot VCI +0.5	V
Logisch Uitgangsspanning	VOUT	-0,5 tot VCI +0.5	V
Werktemperatuurbereik	TOPR	0 tot +40	oC
Bergingstemperatuurbereik	TSTG	-25 tot +70	oC
Optimale opslagtemperatuur	TSTGo	23 ± 2	oC
Optimale opslagvochtigheid	HSTGo	55 ± 10	% RH

Panel DC-kenmerken

Parameter	Symbool	Voorwaarden	Toepasselijk	- Min.	Typus.	Maximaal	Eenheden
Eenmalige grond	VSS	-		-	0	-	V
Logische voedingsspanning	VCI	-	VCI	2.2	3.0	3.7	V
Logische kernspanning	VDD		VDD	1.7	1.8	1.9	V
Inlaatspanning van hoog niveau	HIV	-	-	0.8 VCI	-	-	V
Inlaatspanning van laag niveau	VIL	-	-	-	-	0.2 VCI	V
Uitgangsspanning van hoog niveau	VOH	IOH = -100uA	-	0.9 VCI	-	-	V
Uitgangsspanning van laag niveau	VOL	IOL = 100 uA	-	-	-	0. 1 VCI	V
Typisch vermogen	PTYP	VCI = 3,0V	-	-	7.5	-	mW
Diepe slaapmodus	PSTPY	VCI = 3,0V	-	-	0.003	-	mW
Typische werkstroom	Iopr_VCI	VCI = 3,0V	-	-	2.5	-	mA
Foto-updatetijd	-	25 oC	-	-	22	-	sec.
Stoomstandstroom	Islp_VCI	DC/DC uitgeschakeld Geen klok. Geen ingangsbelasting Ram gegevens behouden	-	-	20		uA
Stroom in de slaapstand	IDslp_VCI	DC/DC uitgeschakeld Geen klok. Geen invoerbelasting RAM-gegevens niet bewaard	-	-	1	5	uA

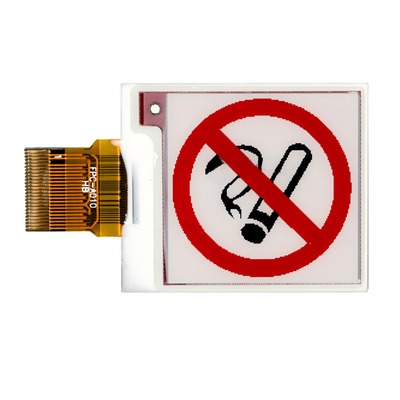

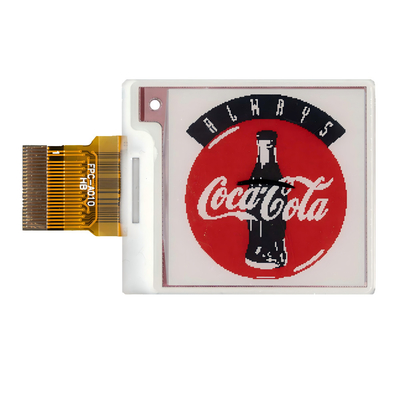

Productbeeld

E-ink 1,54 inch 200x200 EPD 3 kleur BWR E-paper display Spi Interface 24 pinnen 1

E-ink 1,54 inch 200x200 EPD 3 kleur BWR E-paper display Spi Interface 24 pinnen 2
