Productdetails:
|
| Producten: | 1.54 inch e-papier display | Resolutie: | Resolutie van 200x200 punten |
|---|---|---|---|
| Afbeeldingsmodus: | actieve matrix | Bestuurderselement: | a-Si de actieve matrijs van TFT |
| Kleur weergeven: | Zwart, Wit en Rood | Optica: | Alle het Bekijken Hoeken |
| Lijst Dim.: | 31.8 ((H) x 37.32 ((V) x 1.0 ((D) (mm) | Actief gebied: | 27 ((H) x 27 ((V) (mm) |
| Pixel Pitch: | 140 x 140 (188dpi) | Pinnummer: | 24 pinnen |
| Interface: | SPI | Naleving: | REACH- en RoHS-conform |
| Markeren: | 200*200 E-Ink Display,1.5 inch E-Paper Display,Vierkante plank label E-ink display |
||
** Datasheet Download **
SFEPD154QXBWR-7237AN Specificatie.pdf
EPD standaard productlijst.pdf
Transformeer uw beeldscherm ervaring met onze 1,54 inch E-Ink E-Paper Display!
Ben je op zoek naar een innovatieve oplossing voor de etikettering van de planken en de prijs?5 inch E-Ink E-Paper Display met een heldere resolutie van 200x200, speciaal ontworpen voor moderne winkelomgevingen.
Belangrijkste kenmerken:
Ultra-laag stroomverbruik:Door gebruik te maken van E-Ink-technologie verbruikt ons scherm minimaal stroom, waardoor het perfect is voor langdurig gebruik zonder frequente batterijwisselingen.
Hoog zicht:Het display van 1,5 inch biedt een hoog contrast en een uitstekende leesbaarheid onder verschillende lichtomstandigheden, zodat uw etiketten opvallen.
Veelzijdige toepassing:Deze e-papier display is ideaal voor reklabels, prijslabels, productinformatie-display en promotieboodschappen en kan eenvoudig worden geïntegreerd in uw bestaande systemen.
Stijlvol en compact ontwerp:De slanke en compacte vormfactor is perfect voor een verscheidenheid aan detailhandelsinstellingen, waardoor uw visuele merchandising wordt verbeterd zonder veel ruimte in te nemen.
Gemakkelijk te updaten:Met de ondersteuning van de SPI-interface kunt u uw displays snel en moeiteloos bijwerken, zodat uw informatie altijd actueel is.
Duurzaam en langdurig:Gebouwd om te weerstaan aan de strengheden van een drukke winkelomgeving, behoudt ons e-papier display zijn kwaliteit en prestaties in de loop van de tijd.
Waarom kiezen voor e-inktechnologie?
E-ink displays leveren een leeservaring op papier met de mogelijkheid om een afbeelding te behouden zonder stroom, waardoor ze een milieuvriendelijke keuze zijn die aansluit bij duurzaamheidsdoelstellingen.
Perfect voor bedrijven van alle groottes
Of u nu een kleine winkel bent, een grote winkelketen of iets daartussenin, onze E-ink displays bieden een moderne oplossing om klanten te betrekken en de verkoop te verhogen.
Krijg vandaag nog de jouwe!
Laat de kans niet voorbijgaan om uw productvertoning te vergroten met het In Stock SPI 1.5 inch E-Ink E-Paper Display.
Mechanische informatie
| Parameter | Specificaties | Eenheid | Opmerking |
| Schermgrootte | 1.54 | Inches | |
| Display resolutie | 200 ((H) × 200 ((V) | Pixel | Dpi:188 |
| Actief gebied | 27.0(H) × 27.0(V) | mm | |
| Pixel Pitch | 0. 14x0. 14 | mm | |
| Pixelconfiguratie | Vierkant | ||
| Uitlegdimensie | 31.80(H) × 37.32(V) × 1.0(D) | mm | |
| Gewicht | 2. 18 ± 0.5 | g |
ProductenTekening
Interface pin definitie
| - Nee, dat is niet waar. | Naam | Invoer/uitvoer | Beschrijving | Opmerking |
| 1 | NC | Niet verbinden met andere NC-pins | Houd open | |
| 2 | DDR | O | N-kanaal MOSFET gate drive control | |
| 3 | RESE | Ik... | Invoer van stroom voor de besturingslus | |
| 4 | NC | Niet verbinden met andere NC-pins | Houd open | |
| 5 | VSH2 | C | Positieve aandrijvingspanning van de bron | |
|
6 |
TSCL |
O |
Deze pin is een I2C-interface voor digitale temperatuursensoren. Externe pull-up weerstand is vereist bij aansluiting op I2C slaaf. Wanneer niet in gebruik: Open |
|
|
7 |
TSDA |
Invoer/uitvoer |
Deze pin is een I2C-interface voor digitale temperatuursensoren. Externe pull-up weerstand is vereist bij aansluiting op I2C slaaf. Wanneer niet in gebruik: Open |
|
| 8 | BS1 | Ik... | Bus Interface selectie pin | Opmerking 5-5 |
| 9 | BUSY | O | Optakelijke uitgangspin | Opmerking 5-4 |
| 10 | RES# | Ik... | Reset signaalinvoer. | Opmerking 5-3 |
| 11 | D/C# | Ik... | Gegevens/command control pin | Opmerking 5-2 |
| 12 | CS# | Ik... | Chip selecteer input pin | Opmerking 5-1 |
| 13 | SCL | Ik... | Serial Clock Pin (SPI) | |
| 14 | SDA | Ik... | Serial Data Pin (SPI) | |
| 15 | VDDIO | P | Stroomvoorziening voor interfacepins. | |
| 16 | VCI | P | Stroomvoorziening voor de chip | |
| 17 | VSS | P | Ground | |
|
18 |
VDD |
C |
Een condensator moet worden aangesloten tussen VDD en VSS | |
| 19 | VPP | P | Stroomvoorziening voor OTP-programmering. | |
| 20 | VSH1 | C | Positieve aandrijvingspanning van de bron | |
| 21 | VGH | C | Positieve Poort aandrijvingspanning. | |
| 22 | VSL | C | Negatieve bron aandrijvingspanning | |
| 23 | VGL | C | Negatieve Poort aandrijvingspanning. | |
| 24 | VCOM | C | VCOM-aandrijvingsspanning |
Absolute maximale rating
| Parameter | Symbool | Rating | Eenheid |
| Logische voedingsspanning | VCI | -0,5 tot +6.0 | V |
| Logische Invoerspanning | VIN | -0,5 tot VCI +0.5 | V |
| Logisch Uitgangsspanning | VOUT | -0,5 tot VCI +0.5 | V |
| Werktemperatuurbereik | TOPR | 0 tot +40 | oC |
| Bergingstemperatuurbereik | TSTG | -25 tot +70 | oC |
| Optimale opslagtemperatuur | TSTGo | 23 ± 2 | oC |
| Optimale opslagvochtigheid | HSTGo | 55 ± 10 | % RH |
Panel DC-kenmerken
| Parameter | Symbool | Voorwaarden | Toepasselijk | - Min. | Typus. | Maximaal | Eenheden |
| Eenmalige grond | VSS | - | - | 0 | - | V | |
| Logische voedingsspanning | VCI | - | VCI | 2.2 | 3.0 | 3.7 | V |
| Logische kernspanning | VDD | VDD | 1.7 | 1.8 | 1.9 | V | |
| Inlaatspanning van hoog niveau | HIV | - | - | 0.8 VCI | - | - | V |
| Inlaatspanning van laag niveau | VIL | - | - | - | - | 0.2 VCI | V |
| Uitgangsspanning van hoog niveau | VOH | IOH = -100uA | - | 0.9 VCI | - | - | V |
| Uitgangsspanning van laag niveau | VOL | IOL = 100 uA | - | - | - | 0. 1 VCI | V |
| Typisch vermogen | PTYP | VCI = 3,0V | - | - | 7.5 | - | mW |
| Diepe slaapmodus | PSTPY | VCI = 3,0V | - | - | 0.003 | - | mW |
| Typische werkstroom | Iopr_VCI | VCI = 3,0V | - | - | 2.5 | - | mA |
| Foto-updatetijd | - | 25 oC | - | - | 22 | - | sec. |
|
Stoomstandstroom |
Islp_VCI |
DC/DC uitgeschakeld Geen klok. Geen ingangsbelasting Ram gegevens behouden |
- |
- |
20 |
uA |
|
|
Stroom in de slaapstand |
IDslp_VCI |
DC/DC uitgeschakeld Geen klok. Geen invoerbelasting RAM-gegevens niet bewaard |
- |
- |
1 |
5 |
uA |
Betrouwbaarheidstest
| - Nee. | Testpunten | Testvoorwaarde |
|
1 |
Opbergen bij lage temperatuur |
T = -25°C, 240 uur Test met wit patroon |
|
2 |
Hoge temperatuur opslag | T=60oC, RH=35%, 240h Test in wit patroon |
|
3 |
Hoogtemperatuuroperatie | T=40oC, RH=35%, 240h |
|
4 |
Laagtemperatuuroperatie | 0oC, 240 h |
|
5 |
Hoogtemperatuur, Hoogvochtigheidsoperatie |
T=40oC, RH=80%, 240h |
|
6 |
Hoge temperatuur, Hoge luchtvochtigheid opslag |
T=50oC, RH=90%, 240h Test in wit patroon |
|
7 |
Temperatuurcyclus | 1 cyclus:[-25oC 30 min] → [+60oC 30 min] : 50 cycli |
|
8 |
UV-blootstelling | 765W/m2 gedurende 168 uur, 40 °C Test met wit patroon |
|
9 |
ESD-pistool |
Air+/-15KV; Contact+/-8KV (Test van de schil van het eindproduct, niet alleen weergave) Air+/-8KV;Contact+/-6KV (Naakt EPD-display, exclusief IC en FPC-gebied) Air+/-4KV;Contact+/-2KV (Naakt EPD-display, inclusief IC- en FPC-gebied) |

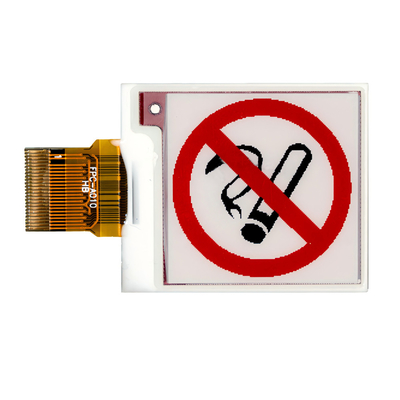

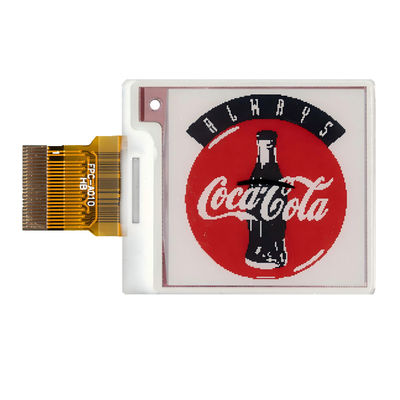

Productbeeld
Faciliteiten en certificaten
Zoekwoord:EPD 1,5 inch, 1,54 inch E-ink display, ESL display 1,5 inch, Epaper 1,5 inch, E-inch 1,5"
