Productdetails:
|
| Sleutelwoorden: | 13.3 inch capacitieve touchscreen TFT module | Resolutie: | 1920*1080 pixel |
|---|---|---|---|
| LCD-interface: | EIV | Oppervlaktehelderheid: | 1000 cd/m2 |
| aanraakscherm: | CTP (projectief capacitief aanraakscherm) | CTP-interface: | USB |
| LCD-grootte: | 305.19 x 177,69 x 2,58 mm (w/o Touch) | LCD met aanraking: | 307.55 x 185.62 x 4.58 mm (met aanraking) |
| Actief gebied: | 2930,76 x 165,24 mm | Operatieve temperatuur.: | -10°C tot +60°C |
| Opbergtemperatuur: | -20℃ aan +60℃ | Display type: | IPS volledige kijkhoeken |
| Oppervlaktebehandeling: | Nevel 25%, 3H | Contrastverhouding: | 1000 |
| Kleur weergeven: | 16.7 M | LED-levensduur: | 30.000 Uren |
| Certificaat: | ISO9001:2015 / ISO1400:2015 | Naleving: | REACH- en RoHS-conform |
| Markeren: | 13.3 inch HDMI TFT LCD display,1920x1080 HDMI TFT LCD-display,1000nits HDMI TFT LCD-scherm |
||
** Datasheet Download **
SFTO1330XC-7119A10CT Specificatie.pdf
Over dit item.SFTO1330XC-7119A10CT
De introductie van het High Brightness 13,3 inch PCAP HDMI TFT LCD Display, een top-tier display oplossing ontworpen om te voldoen aan de eisen van verschillende professionele toepassingen.Met zijn schitterende 1920 x 1080 pixel resolutie en opmerkelijke 1000 nits helderheid, zorgt dit scherm voor uitzonderlijke helderheid en zichtbaarheid, zelfs in de helderste omgevingen.
Dit veelzijdige scherm is perfect voor een breed scala aan toepassingen, waaronder:
Verbeter je visuele ervaring met het High Brightness 13,3 inch PCAP HDMI TFT LCD Display.Dit scherm is gebouwd om uitstekende prestaties en betrouwbaarheid te leveren in elke omgevingOf u nu een nieuw product ontwikkelt of een bestaand systeem verbetert, dit scherm is de ideale keuze voor uw behoeften.
Voor meer informatie of om een offerte aan te vragen, neem dan contact met ons op!
|
Kenmerken |
Grootte | 13.3 inch |
| Resolutie | 1920 (horizontaal) x 1080 (verticaal) | |
| Interface | eDP1.2/2.7Gbps/2baan | |
| Type verbinding | 20455-030E-76 (I-PEX) | |
| Kleurdiepte | 16.7M | |
| Technologie | A-si | |
| Display Spec. Pixel pitch (mm) | 0.153 x 0.153 | |
| Pixelconfiguratie | RGB Verticale streep | |
| Afbeeldingsmodus | Normaal zwart | |
| TP Driver IC | NC | |
| LCD-oppervlaktebehandeling | Anti-glare coating: ((3H) | |
| Zichtrichting | U/D/L/R:85/85/85/85 | |
| Contrastverhouding | 1000 ((TYP.) | |
| Kleurenpalet | 72% | |
| Lichtsterkte ((cd/m2) | 1000 ((TYP.) | |
| Energieverbruik |
LCD:1.8 (W) (Max.) (White Pattern) |
|
| LED-nummers | 50 LED's | |
| Gewicht (g) | - | |
|
Mechanische apparatuur |
Omtrek (W x H x D) (mm) | 3070,55 x 185,62 x 4,58 mm |
| TP Zichtgebied van het objectief ((mm) | - | |
| LCM (W x H x D) (mm) | 305.19 x 177,69 x 2,58 mm | |
| LCD-actief gebied ((mm) | 293.76 x 165.24 | |
| Met/zonder TSP | Met TSP |
Producttekening
De definitie van de display pin
|
Terminal |
Symbool |
Functies |
|
|
1 |
NC |
Geen verbinding. |
|
|
2 |
H-GND |
Ground |
|
|
3 |
LAN1 N |
Aanvullende signaalverbinding _Lane1 |
|
|
4 |
LAN1 P |
Echte signaalverbinding _Lane1 |
|
|
5 |
H-GND |
Ground |
|
|
6 |
LAN0_N |
Aanvullende signaalverbinding _Lane0 |
|
|
7 |
LAN0_P |
Echte signaalverbinding _Lane0 |
|
|
8 |
H-GND |
||
|
9 |
AUXP |
Echte signaalverbinding _Auxiliary Channel |
|
|
10 |
AUXN |
||
|
11 |
H-GND |
Ground |
|
|
12 |
LCD_VCC |
Stroomvoorziening, 3,3 V (typisch) |
|
|
13 |
LCD_VCC |
Stroomvoorziening, 3,3 V (typisch) |
|
|
14 |
BIST |
Panel zelftest in te schakelen |
|
|
15 |
H_GND |
Ground |
|
|
16 |
H_GND |
Ground |
|
|
17 |
HPD |
HPD ((Hot Plug Detect) Signal Pin |
|
|
18 |
BL_GND |
Ground met hoge snelheid |
|
|
19 |
BL_GND |
Ground met hoge snelheid |
|
|
20 |
BL_GND |
Ground met hoge snelheid |
|
|
21 |
BL_GND |
Ground met hoge snelheid |
|
|
22 |
BL EN |
Achterlicht ingeschakeld/uitgeschakeld |
|
|
23 |
BL PWM |
Achterlicht PWM Dimming |
|
|
24 |
NC |
Geen verbinding. |
|
|
25 |
NC |
Geen verbinding. |
|
|
26 |
BL PWR |
Achterlichtvermogen |
|
|
27 |
BL PWR |
Achterlichtvermogen |
|
|
28 |
BL PWR |
Achterlichtvermogen |
|
|
29 |
BL PWR |
Achterlichtvermogen |
|
|
30 |
NC |
Geen verbinding. |
|
Elektrische specificaties
|
Parameter |
- Min. |
Typus. |
Max, ik ben er klaar voor. |
Eenheid |
Opmerkingen |
|
|
Oppervlakhelderheid |
800 | 1000 | cd/m2 | |||
|
Spanning van de voedingsbron |
VDD |
3.0 |
3.3 |
V |
Noot 1 |
|
|
Toegestane invullingsgolfspanning |
VRF |
- |
- |
100 |
mV |
Bij VDD = 3,3 V |
|
Stroomvoorziening |
IDD |
- |
- |
mA |
Toelichting 1 |
|
|
Differentiële invoerspanning |
VID |
- |
1320 |
mV |
||
|
Energieverbruik |
0.9 |
|
W |
Toelichting 1 |
||
|
- |
4 |
- |
W |
Toelichting 2 |
||
|
- |
4.9 |
- |
W |
|||
PCAB USB pin definitie
1 VCC
2 USB-sticks.
3 USB+
4 GND

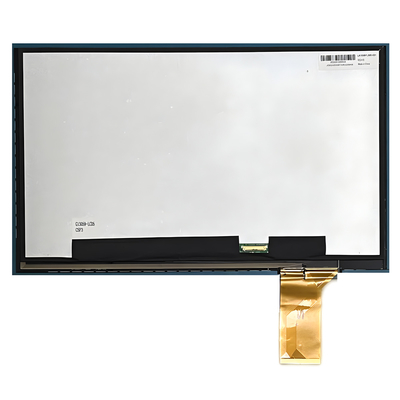

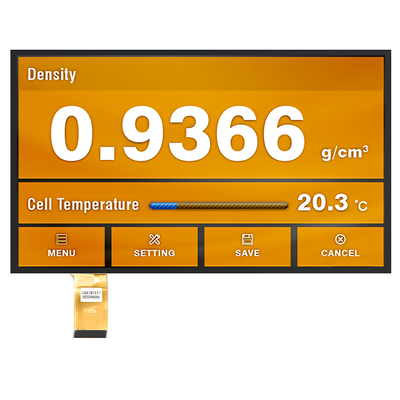

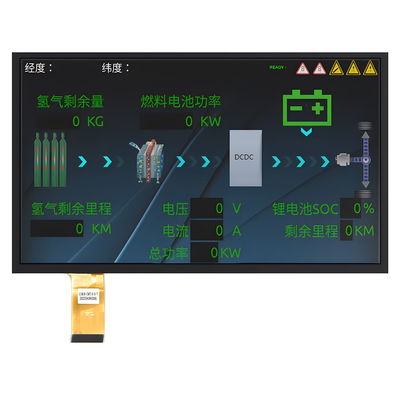

Productbeeld
