Productdetails:
|
| Producten: | 1.54 inch SPI EPD | Resolutie: | 152x152 punten resolutie |
|---|---|---|---|
| Pinnummer: | 8 spelden | Interface: | SPI |
| Bestuurderselement: | a-Si de actieve matrijs van TFT | Afbeeldingsmodus: | AM EPD |
| Kleur weergeven: | Black+white | Optica: | Alle het Bekijken Hoeken |
| PCB Outline Dim.: | 32 ((H) x 50 ((V) x 2.2 ((D) mm | Actief gebied: | 27.512 ((H) x 27.512 ((V) mm |
| Pixel Pitch: | 181 x 181 (188 dpi) | Naleving: | REACH- en RoHS-conform |
| Markeren: | 152x152 Punten E-Ink Display,1.54" E-papier display,1.5 inch E-ink display |
||
SPI Interface EPD 1,54 inch Product Inleiding
SFEPM154ZYBW-7174AN is een actief matrix elektroforetisch display (AM EPD) met SPI-interface.54-inch e-ink display module heeft een effectief gebied van 152 × 152 pixels en kan afbeeldingen weergeven met 1-bit zwart-wit vermogenDeze module is een TFT-array aangedreven elektroforetisch display, en het geïntegreerde circuit omvat gate driver, source driver, MCU interface, timing controller, oscillator, etc. DC-DC, SRAM, LUT, VCOM.Deze module kan worden gebruikt voor draagbare elektronische apparaten, zoals elektronische reketikettering (ESL).
Kenmerken
Mechanische specificaties
| Parameter | Specificaties | Eenheid | Opmerking |
| Schermgrootte | 1.54 | Inches | |
| Display resolutie | 152 ((H) × 152 ((V) | Pixel | Dpi:140 |
| Actief gebied | 27.512x27.512 | mm | |
| Pixel Pitch | 0. 181 x 0. 181 | mm | |
| Pixelconfiguratie | Vierkant | ||
| Uitlegdimensie | 32.0(H) ×50.00(V) ×2.5 (D) | mm |
SPI-interface EPD 1,54 inch Producttekening
Input/Output Pin toewijzing
| - Nee, niet echt.. | Naam | Invoer/uitvoer | Beschrijving |
| 1 | GND | P | Ground |
| 2 | VCC | P | Stroomvoorziening voor de chip |
| 3 | SCL | Ik... | Serial Clock Pin (SPI) |
| 4 | SDA | Invoer/uitvoer | Serial Data Pin (SPI) |
| 5 | RES# | Ik... | Reset signaalinvoer. |
| 6 | D.C. | Ik... | Gegevens/command control pin |
| 7 | CS | Ik... | Chip selecteer input pin |
| 8 | BUSY | O | Optakelijke uitgangspin |
Optische specificaties
De metingen worden uitgevoerd met de verlichting onder een hoek van 45 graden, de detectie is loodrecht, tenzij anders aangegeven.
| Symbool | Parameter | Voorwaarden | Min. | Typus. | Maximaal | Eenheden | Notities |
| R | Witte reflectiviteit | Wit | 30 | 35 | - | % | 8 tot 1 |
| CR | Contrastverhouding | Inrichting | 8:1 | - | 8-2. | ||
| GN | 2Grijze graad | - | DS+(WS-DS) *n(m-1) | 8-3. | |||
| T-update | Foto-updatetijd | bij 25 °C | 22 | - | sec. | ||
| Leven | Topr | Een miljoen keer of vijf jaar. |
Vermelding:
8-1, lichtmeter, Eye-One Pro spectrophotometer.
8-2. CR = oppervlakte-reflectie met alle witte pixels/ oppervlakte-reflectie met alle zwarte pixels.
8-3. WS: Witte staat, DS: Donkere staat
Panel DC-kenmerken
| Parameter | Symbool | Voorwaarden | Toepasselijke pin | - Min. | Typus. | Maximaal | Eenheid |
| Eenmalige grond | VSS | - | - | 0 | - | V | |
| Logische voedingsspanning | VCC | - | VCC | 2.2 | 3.0 | 3.7 | V |
| Foto-updatetijd | - | 25 oC | - | - | 3 | - | sec. |
|
Stoomstandstroom |
Islp_VCI |
DC/DC uitgeschakeld Geen klok. Geen invoerbelasting RAM-gegevens bewaren |
- |
- |
25 |
- |
uA |
|
Stroom in de slaapstand |
IDslp_VCI |
DC/DC uitgeschakeld Geen klok. Geen invoerbelasting RAM-gegevens niet bewaard |
- |
- |
3 |
5 |
uA |

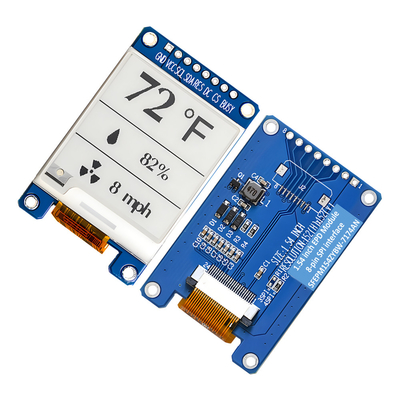

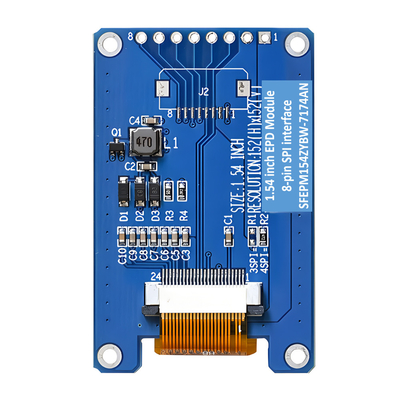

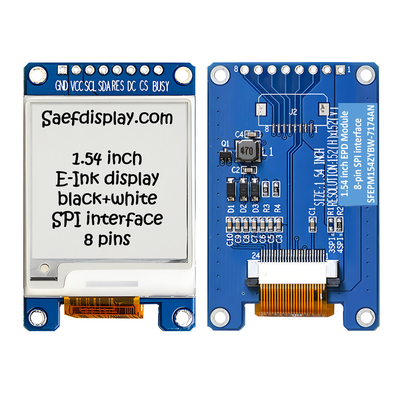

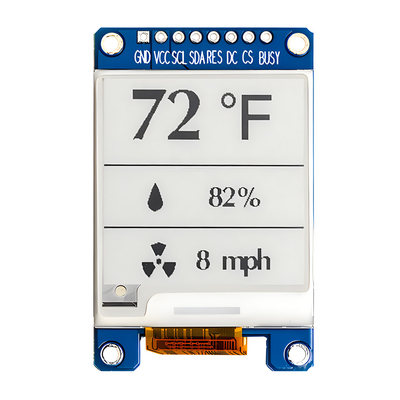

SPI Interface EPD 1,54 inch Productbeeld
