Productdetails:
|
| Sleutelwoorden: | 7 inch TFT | Touchscreen: | CTP ((Capacity Touch Screen) |
|---|---|---|---|
| Resolutie: | 1024x600 punten | De Afmeting van het dekkingsglas: | Konning Gorilla |
| LCM-interface: | Mipi | Oppervlaktehelderheid: | 300 cd/m2 (tot 1500 nits) |
| EMI: | met EMI-bescherming | Hardheid van het oppervlak: | >7H |
| Schokbestendigheid: | IK08 | LED-levensduur: | 40,000 uur |
| Pins: | 30 pin's | Zichtrichting: | Alle gezichtshoeken ((80/80/80/80) |
| CTP-interface: | I2C | Operatieve temperatuur.: | – 20℃ aan +70℃ |
| Naleving: | REACH- en RoHS-conform | Stofdicht: | met 3M VHB |
| Markeren: | 7H Hardheid touchscreen TFT,7-inch touchscreen TFT,IK08 touchscreen TFT |
||

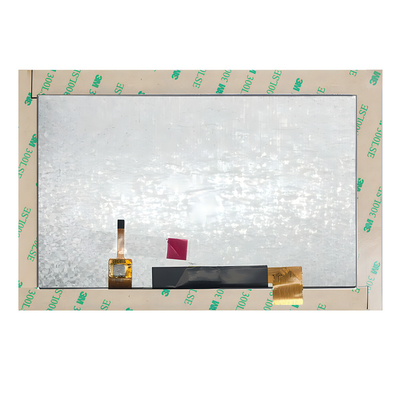

SAEF Technology SF-TO700B-8857A-CT maakt gebruik van Corning Gorilla 2 mm glas als dekselplaat, dat slagvastheid IK08 en een oppervlakhardheid van maximaal 7H heeft.Er zijn meerdere functionele opties voor de oppervlaktebehandeling van glasWe kunnen het op maat maken volgens de specifieke eisen van onze klanten.De grootte van het deksel glas kan worden aangepast volgens de aanvraag van de klantOm de stofbescherming te bewerkstelligen, zullen wij 3M VHB aanbrengen op de trappen aan de achterkant van het glas, waardoor stof volledig niet in het apparaat van de gebruiker kan komen.We hebben ook een antistatische behandeling uitgevoerdDoor middel van contactstatische elektrische tests bereikte het statische elektriciteitsniveau van het product/gebruikersapparatuur 8 KV en door middel van luchtstatische elektrische tests bereikte het 10 KV.Een andere toepassingsmogelijkheid is dat het product perfecte tasteffecten kan hebben., of met blote handen of met plastic handschoenen.
SAEF Technology SF-TO700B-8857A-CT wordt momenteel gebruikt door klanten met een helderheid van 300 nits.Het is de bedoeling dat de gebruikers in de verschillende omgevingen van het systeem in staat worden gesteld om hun behoeften te voldoen..
Snelle productgegevens
1. LCD Grootte: 7 ′′ inch TFT
2Resolutie: 1024x600
3. Zienhoek: vrij, alle kijkhoeken
4De afmetingen zijn: 164x97x2.6 mm.
5. LCM-interface type: MIPI
6. CTP-interface type: I2C
7Temperatuur: boven -20°C tot +70°C; onder -30°C tot +80°C
8. Touch Panel: capacitieve touchscreen ((CTP)
Specificatie
| Artikel 1 | Inhoud | Eenheid |
| LCD-type | 7.0 TFT-LCD, transmittief | |
| Uitlegdimensie | 190.0 (V) x 138.0 (H) x5.78 ((T) | mm |
| Actief gebied | 85.92 ((V) x154.21 ((H) | mm |
| Zichtrichting | Alle kijkhoeken | --- |
| Kleur weergeven | 16.7M | |
| Aantal punten | 1024 ((RGB) x600 | Puntjes |
| Puntpitch (H × V) | 0.1506 ((W) x 0.1432 ((H) | mm |
| Assy-type | COG+FPC+BL+CTP | --- |
| Achterlicht | WITTE LED-achterlicht | - |
| Interface | MIPI-interface | |
| Gewicht | TBD | g |
TFT LCD-module 7" inch 1024x600 MIPI-interface IPS met CTP-producttekening
| Pin nr. | Symbool | Functie |
| 1 | VLED+ | LED-anode |
| 2 | VLED+ | LED-anode |
| 3 | VGH | Positief vermogen voor TFT |
| 4 | VGL | Negatief vermogen voor TFT |
| 5 | UPDN | Poort naar boven of naar beneden, scansysteem. UPDN = ¢ L ¢, STV2 output verticale startpuls en UD pin output logisch ¢ L ¢ naar Gate driver. (standaard) UPDN = ′H′, STV1 uitgang verticale startpuls en UD pin uitgang logisch ′H′ naar gate driver |
| 6 | SHLR | Bron rechter of linker volgorde controle. SHLR = ?? L??, verschuiving naar links: laatste gegevens = S1←S2←S3..........←S1536 = eerste gegevens. SHLR = ?? H??, verschuiving naar rechts: eerste gegevens = S1→S2→S3........→S1536 = laatste gegevens. (standaard) |
| 7 | VLED- | LED-kathode |
| 8 | VLED- | LED-kathode |
| 9 | AVDD | Vermogen voor analoge circuits |
| 10 | GND | Ground |
| 11 | D3P | MIPI-gegevensinvoer. |
| 12 | D3N | MIPI-gegevensinvoer. |
| 13 | GND | Ground |
| 14 | D2P | MIPI-gegevensinvoer. |
| 15 | D2N | MIPI-gegevensinvoer. |
| 16 | GND | Ground |
| 17 | CLKP | Invoer van de MIPI-klok |
| 18 | CLKN | Invoer van de MIPI-klok |
| 19 | GND | Ground |
| 20 | D1P | MIPI-gegevensinvoer. |
| 21 | D1N | MIPI-gegevensinvoer. |
| 22 | GND | Ground |
| 23 | D0P | MIPI-gegevensinvoer. |
| 24 | D0N | MIPI-gegevensinvoer. |
| 25 | GND | Ground |
| 26 | STBYB | Stand-by-modus. STBYB = HH,normale werking (standaard) STBYB = L, timing controller, bron driver wordt uitgeschakeld, alle uitgangen zijn GND. |
| 27 | Reset | Globaal reset pin actief laag om in reset staat te gaan normaal trek hoog verbinding met een rc reset circuit voor stabiliteit |
| 28 | VDD ((1.8V) | Digitaal circuit |
| 29 | VDD ((1.8V) | Digitaal circuit |
| 30 | VCOMIN | Gewone spanning |

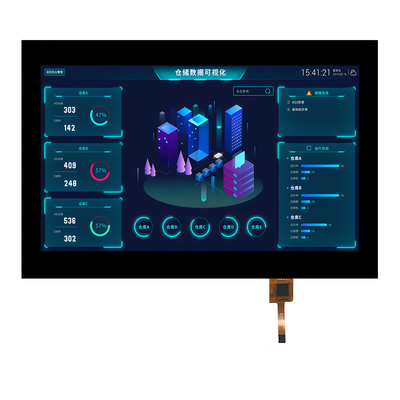

TFT LCD-module 7" inch 1024x600 MIPI interface IPS met CTP Product Image
