Productdetails:
|
| Sleutelwoorden: | 21.5 inch PCAP TFT-display | Resolutie: | 1920*1080 pixel |
|---|---|---|---|
| LCD-grootte: | 495.6 x 292,2 x 10,57 (w/o Touch) | LCD met aanraking: | 526 x 324 x 15.16 (met aanraking) |
| Actief gebied: | 476.064 ((H) x 267.786 ((V) | LCD-interface: | LVDS |
| CTP-interface: | USB | Touchscreen: | CTP |
| Oppervlaktehelderheid: | 1000 cd/m2 | Operatieve temperatuur.: | -0°C tot +50°C |
| Opbergtemperatuur: | -20℃ aan +60℃ | Display-type: | IPS volledige kijkhoeken |
| Oppervlaktebehandeling: | Nevel 25%, 3H | Contrastverhouding: | 1000 |
| Kleur weergeven: | 16.7 M | LED-levensduur: | 30.000 Uren |
| Certificaat: | ISO9001:2015 / ISO1400:2015 | Naleving: | REACH- en RoHS-conform |
| Markeren: | 21,5 inch TFT-lcd-scherm,In zonlicht afleesbaar TFT LCD-scherm |
||
** Datasheet Download **
SFTO2150SM-7048A3CT Specificatie.pdf
Over dit item SFTO2150SM-7048A3CT

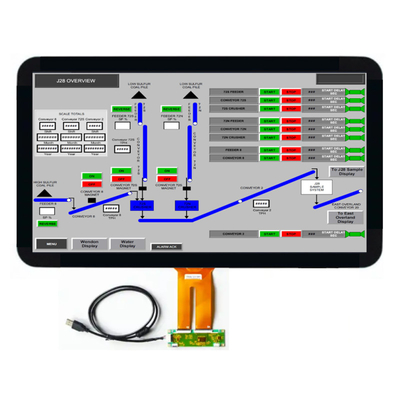

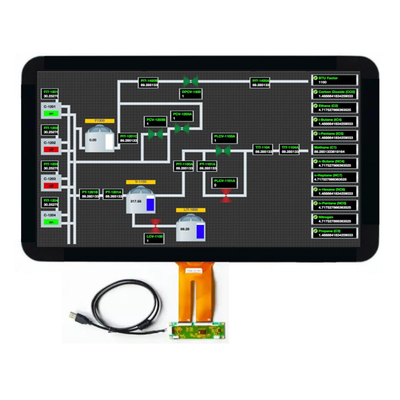

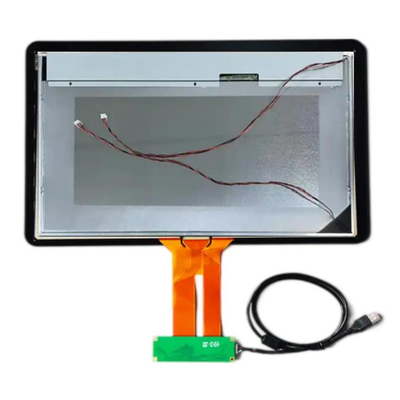

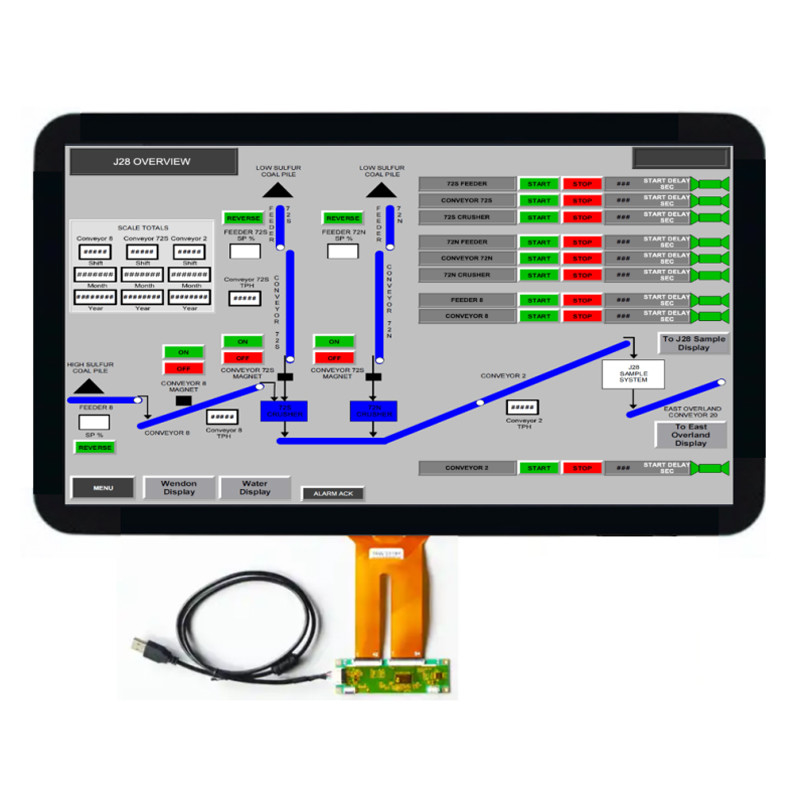

Hieronder volgt een productinleiding voor een 21,5 inch TFT-LCD-scherm:
Grootte en resolutie: Dit 21,5 inch TFT-LCD-scherm heeft een full HD-resolutie van 1920 x 1080 pixels, waardoor een helder en fijn beeld wordt weergegeven.
Display type:Door gebruik te maken van de IPS-displaytechnologie (In Plane Switching) wordt een uniforme kleur en helderheid vanuit alle hoeken gewaarborgd.
Touchscreen:met USB-capacitieve touchscreen; Ondersteunt aangepast capacitieve touchscreen (CTP) om de gebruikersinteractie en het gebruiksgemak te verbeteren.
Interface:Uitgerust met LVDS-interface, ondersteunt 30 PIN-verbinding om hogesnelheidsgegevensoverdracht te garanderen.
Helderheid en zichtbaarheid:De helderheid bereikt 1000 cd/m2, waardoor het zelfs onder direct zonlicht goed zichtbaar kan blijven, waardoor het zeer geschikt is voor buiten- of lichtomgevingen.
Werk- en opslagtemperatuur:Het werktemperatuurbereik is -0~+50 °C en het opslagtemperatuurbereik is -20~+60 °C, wat voldoet aan de gebruiksbehoeften onder verschillende omgevingsomstandigheden.
Toepassingsgebieden:Geschikt voor verschillende toepassingsscenario's, zoals interactieve billboards, digitale borden, verkooppuntsystemen, educatieve displays, enz.
Op maat gemaakte diensten:Het leveren van op maat gemaakte oplossingen voor capacitieve of resistieve touchscreens op basis van de behoeften van de klant.
Materiële conformiteit:De materialen voldoen aan de RoHS-normen en zorgen voor milieubescherming en gebruikersveiligheid.
Kwaliteitscontrole:Het product heeft een reeks kwaliteitscontrolemaatregelen uitgevoerd, waaronder productieprocescontrole, geautomatiseerde testapparatuur, handmatige testen, bemonstering, kwaliteitsmanagementsysteem,en toezicht en inspectie door derden, om de kwaliteit van het product te waarborgen.
Technische ondersteuning en diensten:Biedt technische ondersteuningsdiensten van hoge kwaliteit, met inbegrip van voorbeeldcodebibliotheken, IC-gegevenshandleidingen, downloads van productspecificaties en oplossingsondersteuning;om klanten te helpen bij het bereiken van unieke displayvereisten.
Dit 21,5 inch FHD TFT LCD-scherm is een ideale keuze voor verschillende commerciële en industriële toepassingen vanwege zijn hoge resolutie, hoge helderheid en goede aanpassingsvermogen voor het milieu.
Kenmerken
21.5 inch TFT Display is een Reserve Type module
21.5 inch TFT LCD is met LVDS interface
21.5 inch PCAP TFT-scherm met hoge snelheid
21.5 inch Touch TFT-scherm heeft 6-bit (Hi-FRC) kleurdiepte, Display 16,7M kleuren
21.5 inch LCD Display module heeft ingebouwde rand type (LED) achtergrondverlichting
21.5 inch TFT is compatibel met RGB98% en NTSC45% (NTSC72% is ook beschikbaar)
21.5 inch TFT-scherm heeft een hoge helderheid en contrastverhouding, lage reflectie en een brede kijkhoek
21.5 inch TFT PCAP-scherm heeft alleen DE (data enable)
21.5 inch industrieel scherm is Rohs en Halogen vrij
21.5 inch industriële TFT is TEO 6.0, ES6.0 Voldoen
21.5 inch LCD Touch heeft Gamma Correctie functie
| Sleutelwoorden: | 21.5 inch PCAP TFT-display |
| Resolutie: | 1920*1080 pixels |
| LCD-interface: | LVDS |
| LCD Grootte: | 495.6 x 292,2 x 10,57 mm (met/zonder aanraking) |
| LCD met aanraking: | 526 x 324 x 15,16 mm (met aanraking) |
| Actief gebied: | 476.064 ((H) X 267.786 ((V) Mm |
| CTP-interface: | USB |
| Oppervlakteverlichting: | 1000 Cd/m2 |
| Touchscreen: | CTP (projectief capacitief aanraakscherm) |
| Werktemperatuur | -10°C tot +60°C |
| Opbergtemp.: | -20°C tot +60°C |
| Display type: | IPS Volle kijkhoeken |
| Contrastverhouding: | 1000 |
| LED-levensduur: | 30000 uur |
| Oppervlaktebehandeling: | Haze 25%, 3H |
| Afbeeldingskleur: | 16.7 M |
| Certificaat: | ISO 9001:2015 / ISO 14001:2015 |
| Naleving: | REACH- en RoHS-conform |
Mechanische tekening
Interface pin definitie
| Pin nr. | Symbool | Beschrijving |
| 1 | RxO0- | Negatieve LVDS-differentiële gegevensinvoer (odd-gegevens) |
| 2 | RxO0+ | Positieve LVDS-differentiële gegevensinvoer (odd-gegevens) |
| 3 | RxO1- | Negatieve LVDS-differentiële gegevensinvoer (odd-gegevens) |
| 4 | RxO1+ | Positieve LVDS-differentiële gegevensinvoer (odd-gegevens) |
| 5 | RxO2- | Negatieve LVDS-differentiële gegevensinvoer (odd-gegevens) |
| 6 | RxO2+ | Positieve LVDS-differentiële gegevensinvoer (odd-gegevens) |
| 7 | GND | Ground |
| 8 | RxOCLK- | Negatieve LVDS-differentiële klokinvoer (Odd-klok) |
| 9 | RxOCLK+ | Positieve LVDS-differentiële klokinvoer (Odd-klok) |
| 10 | RxO3- | Negatieve LVDS-differentiële gegevensinvoer (odd-gegevens) |
| 11 | RxO3+ | Positieve LVDS-differentiële gegevensinvoer (odd-gegevens) |
| 12 | RxE0- | Negatieve LVDS-differentiële gegevensinvoer (gelijke gegevens) |
| 13 | RxE0+ | Positieve LVDS-differentiële gegevensinvoer (gelijke gegevens) |
| 14 | GND | Ground |
| 15 | RxE1- | Negatieve LVDS-differentiële gegevensinvoer (gelijke gegevens) |
| 16 | RxE1+ | Positieve LVDS-differentiële gegevensinvoer (gelijke gegevens) |
| 17 | GND | Ground |
| 18 | RxE2- | Negatieve LVDS-differentiële gegevensinvoer (gelijke gegevens) |
| 19 | RxE2+ | Positieve LVDS-differentiële gegevensinvoer (gelijke gegevens) |
| 20 | RxECLK- | Negatieve LVDS-differentiële klokinvoer (gelijke klok) |
| 21 | RxECLK+ | Negatieve LVDS-differentiële klokinvoer (gelijke klok) |
| 22 | RxE3- | Negatieve LVDS-differentiële gegevensinvoer (gelijke gegevens) |
| 23 | RxE3+ | Positieve LVDS-differentiële gegevensinvoer (gelijke gegevens) |
| 24 | GND | Ground |
| 25 | CTL | CTL_DVR |
| 26 | CE | CE_DVR |
| 27 | NC | Geen verbinding. |
| 28 | VDD | Inlaatspanning van stroomvoorziening |
| 29 | VDD | Inlaatspanning van stroomvoorziening |
| 30 | VDD | Inlaatspanning van stroomvoorziening |
PCAB USB pin definitie
1 VBUS / VDD
2 DN / D-
3 DP / D+
4 GND
Elektrische kenmerken
| Parameter | Symbool | Min. | Typ Max | Eenheid | |
| Spanning van de voedingsbron | VDD | 4.5 | 5.0 | 5.5 | V |
| Stroomvoorziening | IVDD | 500 | 1200 | mA | |
| In-rush stroom | IRUSH | 2.0 | 3.0 | Een | |
| Toegestane invullingsgolfspanning | VRF | 300 | mV | ||
| Hoog niveau differentiële inlaatdrempelspanning | HIV | +100 | mV | ||
| Invoerdrempelspanning voor laag niveauverschil | VIL | - 100 | mV | ||
| Differentiële ingangsspanning | VID | 200 | 600 | mV | |
| Inlaatspanning (BL) | VBL_I | -Nee.3 | VDD+0.3 | mV | |
| Differentiële ingangsspanning in gemeenschappelijke modus | VCM | 1.0 | 1.2 | 1.5 | |
| Energieverbruik | VD | 2.5 | 6 | W | |
Optische kenmerken
| Parameter | Voorwaarden | - Min. | Typus. | Max, ik ben er klaar voor. | Eenheid | |
|
Zienhoek (CR>10) |
horizontaal | θL | 85 | 89 | - |
graad |
| θ R | 85 | 89 | - | |||
| Verticaal | θT | 85 | 89 | - | ||
| θB | 85 | 89 | - | |||
| Contrastverhouding | Centrum | 700 | 1000 | - | - | |
| Reactietijd | Tr+Td | - | 14 | 20 | ms | |
|
CF-kleur Chromatische kleur (CIE1931) |
Rode x |
Typ. -0.03 |
0 |
Typ. +0.03 |
0 | |
| Rood y | - | - | ||||
| Groene x | - | - | ||||
| Groen y | - | - | ||||
| Blauwe x | - | - | ||||
| Blauw y | - | - | ||||
| Witte x | 0.323 | - | ||||
| Witte y | 0.379 | - | ||||
| Centrum Lichtsterkte wit | Jaar van toepassing | 800 | 1000 | cd/m | ||
| Cross Talk | Ct | 2.0 | % | |||
Partikel Ide magie
Fabrieksfaciliteiten en certificaten
Projecteerde capacitieve (PCAP) touchscreen
Projected Capacitive (PCAP) touchtechnologie biedt een snelle en gevoelige respons en een professionele betrouwbaarheid.
De technologie van het geprojecteerde capacitieve touchscreen is ontworpen voor strenge industriële, medische en automotive toepassingen.een geïntegreerde ingebedde oplossing die de toeleveringsketen en assemblage helpt vereenvoudigen.
Dekselglas:
1Vorm: maat, vorm, randbehandeling, gaten en uitsnijdingen
2Kleur: zijdedruk, logo
3Glasmateriaal: gorillaglas, gehard glas, PMMA
4Behandeling: spiegel, AG, AR, AF
Sensor:
1Sensormateriaal: glas, film, film+film
2FPC: Vormontwerp facultatief
3. IC: EETI, ILITEK, SIS, Cypress, Focaltech, Goodix enzovoort
4Interface: I2C, USB, RS232
