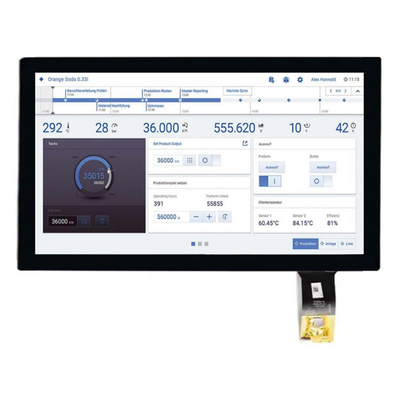

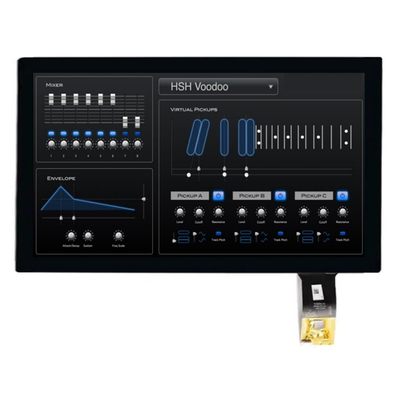

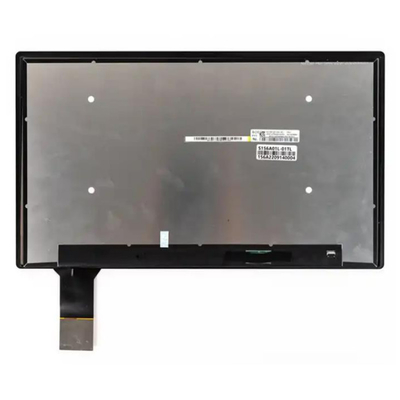

15.6 inch TFT-LCD-scherm met een helderheid van 1000 nits, buiten-LCD-scherm met een resolutie van Full-HD en 1000 nits

15.6 inch TFT-LCD-scherm met een helderheid van 1000 Nits, buitenscherm-LCD-scherm met een Full-HD-resolutie en 1000 Nits Productbeschrijving

SFTO1560SMT-7050A3-N PCAP TFT-scherm is een 15,6 inch kleur actieve matrix TFT LCD-module met behulp van amorfe silicium TFT's (Thin Film Transistors) als actieve schakeltoestellen.6 inch diagonaal gemeten actieve rea met Full-HD-resoluties (1920 horizontaal door 1080 verticaal pixelarray). Elke pixel is verdeeld in RED, GREEN, BLUE stippen die in verticale streep zijn gerangschikt en deze module kan 16,7M ((afgerond) ((6bit+2FRC) kleuren en een kleurengamma van 45% weergeven.De LED-driver voor achterlicht rijden is ingebouwd in dit model.

SFTO1560SMT-7050A3-N PCAP TFT-scherm demonstreert graphics en teksten op een 1920×3×1080 dotpanel met 16,7M ((8bit) kleuren door gebruik te maken van eDP (Embedded Display Port) Ver1.2-interface en het leveren van +3.3VDC-toevoerspanning voor het aandrijven van TFT-LCD-panelenIn dit SFTO1560SMT-7050A3-N TFT-LCD-paneel zijn kleurenfilters voor een uitstekende kleurenprestatie geïntegreerd om helderder en helderder beelden te realiseren.het optimaliseren van dit scherm voor gebruik in multimedia-toepassingen.Optimale weergave in alle richtingen.Zonder LED-controller met achterlicht. EDP-overdrachtsspecificatie: 2,7 Gbps / 2 lane 8 bit.

* Type reserve
* eDP-interface
* Hoog snelheidsrespons
* Kleurdiepte van 6 bits (Hi-FRC), weergave van 16,7M kleuren
* Ingebouwde achtergrondverlichting van het randtype (LED)
* Compatibel met RGB98% en NTSC45% (NTSC72% is ook beschikbaar)
* Hoge lichtsterkte en contrastverhouding, lage reflectie en brede kijkhoek
* Alleen DE (gegevens mogelijk maken)
* Rohs en halogeenvrij
* TEO 6.0, ES6.0 Voldoen
* Gammacorrectie

Kenmerken:

15.6 inch TFT-LCD-scherm met een helderheid van 1000 nits, buiten-LCD-scherm met een resolutie van Full-HD en 1000 nits Product Ide magie

15.6 inch TFT-LCD-scherm met een helderheid van 1000 nits, buiten-LCD-scherm met een resolutie van Full-HD en 1000 nitsProductenTekening

Inleiding tot eDP en de verschillen met DP

Inleiding tot de eDP-specifieke kenmerken

Hoewel DisplayPort de basisspecificatie van eDP is, repliceert eDP niet volledig alle specificaties van DisplayPort.Er zijn enkele functies die zijn gedefinieerd in DisplayPort die niet worden ondersteund door de huidige eDPIn het volgende artikel zullen we kort de unieke functies van eDP uitleggen, waaronder fysieke interface, power sequencing,Connectiviteit, Beeldverificatie en inhoudbescherming, variabele beeldsnelheid, achtergrondverlichtingsregeling of andere paneelfuncties via AUX-kanaal, zelfopfris van het paneel (PSR),Verlaagde spanning tussen het hoofdkanaal en de AUX-kanalen, selectie van de transmissiesnelheid, displaygegevenscompressie, multi-touch-gegevensoverdracht via AUX en compatibiliteitstest. Physical interfaces vary depending on the system combination External DisplayPort requires the use of standardized connectors and connects to a variety of different devices through standard DisplayPort cables, maar eDP is geschikt voor gesloten systemen en de apparaten die worden aangesloten worden volledig gecontroleerd door de fabrikant van de oorspronkelijke apparatuur van het systeem (OEM),dus eDP definieert geen connector of kabel standaardenDeze verschillen komen voort uit het aantal hoofdkanalen van beeldschermen dat wordt gebruikt en welke vorm van achtergrondverlichting wordt gebruikt.

De meeste eDP-panelen op de markt gebruiken tegenwoordig een 30-pin connector die maximaal twee hoofdkanalen ondersteunt en is uitgerust met een LED-driverchip.of een 40-pin connector die maximaal vier hoofdkanalen ondersteunt en ook is uitgerust met een LED-driverchip voor hoogresolutiepaneeltoepassingenBijvoorbeeld, als de eDP-snelheid tot 5,4 Gbit/s wordt getrokken, is slechts één hoofdkanaal nodig om een paneel met een resolutie van 1,920x1 te ondersteunen.200Als er geen speciale limiet op de transmissie snelheid is, is 5,4 Gbit/s niet nodig, maar 2.7 Gbit/s kan worden gebruikt om het totale stroomverbruik van het systeem te verminderen en de levensduur van de batterij te verlengenIn de meeste systeemarchitecturen zal het energieverbruik van één 5,4 Gbit/s hoofdkanaal groter zijn dan dat van twee 2,7 Gbit/s hoofdkanalen, omdat4 Gbit/s vereist hogere prestaties op de DisplayPort-ontvanger en hogere prestatievereisten voor peer, zodat de effecten van signaalvervorming veroorzaakt door het transmissietraject bij hoge snelheden worden verminderd.de door de systeemfabriek en de panelfabriek geselecteerde connectoren zullen niet hetzelfde zijn, dus de fysieke eigenschappen van de connector op het moederbord en de connector op het paneel zijn niet hetzelfde.RFI/EMI-vereistenIn het geval van een elektrische verbinding kan de verbindingskabel een goedkoop gedraaid paar of een duurder coaxkabel zijn.

De volgorde van de stroomtoevoer is gerelateerd aan de reactiesnelheid van het systeem.

Het scherm stopt meestal wanneer het mobiele apparaat in de standby- of laagspanningsmodus komt en het paneel op dat moment geen stroom levert.dus de power-on volgorde bij het verlaten van de standby-modus is heel belangrijkDe eDP regelt duidelijk de opstartreeks om de reactietijd van het systeem na het verlaten van de standby-modus te minimaliseren.De eDP-specificatie bepaalt ook de toegestane tijd voor elke stap., en sommige merken definiëren zelfs een kortere tijd dan de specificatie om de reactievermogen van het product te verbeteren (bijv.het scherm kan onmiddellijk worden weergegeven).

eDP-verbinding ondersteunt Fast Link Training

Naast de door DisplayPort gedefinieerde algemene koppelingen moet de eDP ook Fast Link Training ondersteunen.maar er is geen noodzaak om te communiceren via AUX. Fast Link Training is als een link, de output zal het trainingspatroon te sturen voordat het verzenden van de normale video scherm,zodat de ontvanger het uitgangssignaal kan vergrendelen om de kwaliteit van de verbinding te garanderen, maar vermindert de werking van AUX om het verbindingsresultaat te verifiëren en door te geven voordat de videogegevens worden uitgebracht.omdat de AUX met een lage snelheid van ongeveer 1 Mbit/s wordt verzonden, en omdat het paneel in een gesloten systeem niet met de CPU en de videodrivers hoeft te communiceren.Fast Link Training is ontworpen om de toestand van het transmissietraject van het hoofdkanaal te begrijpen, zodat de uitgang haar eigen kenmerken (amplitude en pre-emphase) kan aanpassen en de ontvanger de kenmerken van de equalizer kan aanpassen.De uitgang en de ontvanger moeten deze aanpassingen tegelijkertijd uitvoeren, en de aanpassing van deze kenmerken is gebaseerd op het systeemplatform, en de aanpassingsresultaten verschillen voor verschillende platforms.Een andere selectieve functie aan de ontvangerzijde is No Link Training, die het vermogen van de ontvanger test om het signaal op de uitgang te vergrendelen zonder een speciaal trainingspatroon.vooral wanneer het systeem verhuist van de low-power modusGeen link training is ook een optionele functie in PSR.

Video-authenticatie en inhoudbescherming

De externe DisplayPort-connector ondersteunt High Bandwidth Digital Content Protection (HDCP), which encrypts audio and video data and confirms that the receiver is allowed to prevent copyrighted audio and video content from being intercepted or copied by unauthorized digital image capture devices during transmissionVoor ingebedde displayapparaten moet de beeldoverdracht binnen het systeem nog steeds worden beschermd en eDP definieert verschillende authenticatie-methoden voor afbeeldingen om aan deze behoefte te voldoen.de meest gebruikte methode is ASSR (Alternate Scrambler Seed Reset)Zoals eerder is uitgelegd, worden de beeldgegevens die door het hoofdkanaal worden verzonden, gecombineerd, zodat de RFI en EMI kunnen worden verminderd.de output en de ontvanger moeten het werk synchroniseren en de scramble-sequentie begrijpen om de gegevens goed te scramblen en opnieuw te assembleren. ASSR maakt gebruik van Scramble Sequence, dat alleen beschikbaar is met eDP-displays, waardoor niet-eDP-displays niet aan de eDP-uitgang moeten worden gekoppeld.

Ondersteunen van verschillende weergave-vernieuwingssnelheden

eDP kan dynamisch de refresh rate van het display paneel regelen, dat is ontworpen om het stroomverbruik te verminderen bij het weergeven van stilstaande beelden.de refresh rate van het paneel kan worden verlaagd van de normale 60 frames per seconde naar een frequentie die geen scherm anomalie of flikkeren zal producerenHet verlagen van de refresh rate vermindert het stroomverbruik en verlengt de levensduur van de batterij, waarbij sommige panelen dalen tot 40 fps of minder.Een andere app die verschillende weergavevernieuwingssnelheden gebruikt is bij het spelen van een film of een spelIn de spelmodus wordt het scherm vaak pas weergegeven nadat het is berekend door de grafische motor, en er zal een vertraging zijn tussenin, in dit geval,het dynamisch aanpassen van de verversingsfrequentie van het paneel kan het scherm zonder vervorming en vertraging soepel weergeven. Bij het afspelen van films, kunt u het scherm van 24 fps aanpassen op 48 fps afspelen, waardoor de 3:2 pull-down in de traditionele 60 fps modus wordt geëlimineerd.
