Productdetails:
|
| Sleutelwoorden: | 13.3 inch capacitieve touchscreen TFT | Resolutie: | 1920*1080 pixel |
|---|---|---|---|
| LCD met aanraking: | 327.2 x 215,2 x 6,55 mm (met aanraking) | Actief gebied: | 293.76 x 165,24 (mm) |
| LCD-interface: | EIV | CTP-interface: | USB |
| aanraakscherm: | CTP (projectief capacitief aanraakscherm) | Oppervlaktehelderheid: | 300 Cd/m2 |
| Operatieve temperatuur.: | -10°C tot +60°C | Opbergtemperatuur: | -20℃ aan +60℃ |
| Display type: | IPS volledige kijkhoeken | Oppervlaktebehandeling: | Duidelijk type |
| Contrastverhouding: | 800:1 | LED-levensduur: | 30.000 Uren |
| certificaat: | ISO9001:2015 / ISO1400:2015 | Naleving: | REACH- en RoHS-conform |
| Markeren: | EDP TFT LCD-scherm,13.3 inch TFT LCD-scherm,IPS de Vertoning van TFT LCD |
||
SFTO1330SM-7191ACT specificatie.pdf
IPS TFT LCD-scherm 13,3 inch FHD EDP-scherm Product Inleiding
Een 13,3-inch FHD EDP-monitor verwijst meestal naar een vloeibare kristal display met een 1920 × 1080 full HD-resolutie, met een 13,3-inch IPS TFT LCD-paneel en een verbeterde display-interface (eDP).Dit zijn enkele belangrijke productkenmerken en parameters vanSFTO1330SM-7191ACT:
Paneltype:IPS TFT LCD, met een brede kijkhoek en kleurnauwkeurigheid.
Resolutie:1920 × 1080 pixels, ook wel bekend als Full HD (FHD) resolutie, die duidelijke beelddetails biedt.
Helderheid:De helderheid van verschillende modellen kan variëren, maar is over het algemeen ongeveer 350 cd/m2, geschikt voor verschillende gebruiksomgevingen.
Contrastverhouding:800:1, met een uitstekende weergave van licht en donker detail.
Zienhoek:De IPS-technologie biedt een kijkhoek van bijna 180 °, waardoor kleur en contrast vanuit verschillende hoeken kunnen worden gehandhaafd.
Reactietijd:meestal ongeveer 30 ms, voldoende voor niet-professionele grafische toepassingen.
Kleurenpalet:Het dekt 72% van het NTSC-kleurenspectrum en kan rijke kleuren weergeven.
Interface:eDP-interface, ondersteunt 30-pin-terminalverbinding, biedt hogesnelheidsgegevensoverdracht.
Type achterlicht:WLED-achterlicht, dat een gelijkmatige helderheid en een langere levensduur biedt.
Werktemperatuur:In het algemeen tussen -10 en 60 °C, geschikt voor verschillende milieucondities.
Capacitatieve touchscreen:Het biedt capacitieve touchscreenfunctionaliteit, ondersteunt multi-touch. waardoor gebruikers kunnen communiceren via touch.Capacitieve touchscreens hebben de kenmerken van hoge transparantie en snelle respons, waardoor ze geschikt zijn voor toepassingen die een directe interactie vereisen.
Mechanische specificaties
| Parameter | Specificatie | Eenheid |
| Modelnummer | SFTO1330SM-7191ACT | |
| Afbeeldingsgrootte | 13.3?? (diagonaal) | Inch |
|
afmetingen van de contour |
327.2 x 215.2 x 6.55 |
mm |
| Actief gebied | 293.76H) ×165.24 ((V) | mm |
| Pixelformaat |
1920 ((H) ×1080 ((V) (1 pixel = R + G + B punt) |
pixel |
| Pixel pitch | 0.153 ((H) x 0.153 (V) | mm |
| Pixelconfiguratie | Verticale streep R, G, B | |
| Afbeeldingsmodus | Normaal zwart | |
| Oppervlaktebehandeling van de voorpolarisator | Anti-glare coating: (3H) | |
| Aanraakscherm | Geprojecteerd capacitieve aanraakpaneel |
ProductenTekening
![]()
![]()
Interface pin definitie
| Pin nr. | Symbool | Invoer/uitvoer | Functie |
| 1 | CABC_EN / NC | - | Gereserveerd voor CD |
| 2 | H_GND | P | High Speed round |
| 3 | Rij 1_N | Ik... | Aanvullende signaalverbinding lijn 1 |
| 4 | Lijn1_P | Ik... | Echte signaallijn 1 |
| 5 | H_GND | P | High Speed round |
| 6 | Verplaatsingslijn | Ik... | Aanvullende signaalverbindingsbaan 0 |
| 7 | Lane0_P | Ik... | Echte signaallijn 0 |
| 8 | H_GND | P | High Speed round |
| 9 | AUX_CH_P | Ik... | Echt signaal hulpkanaal |
| 10 | AUX_CH_N | Ik... | Aanvullend signaal Hulpkanaal |
| 11 | H_GND | P | High Speed round |
| 12 | LCD_VDD | P | LCD-logica en aandrijflijn (3,3 V) |
| 13 | LCD_VDD | P | LCD-logica en aandrijflijn (3,3 V) |
| 14 | NC | Ik... | Gereserveerd voor gebruik door LCD-fabrikanten |
| 15 | LCD_GND | P | LCD-logica en grond van de bestuurder |
| 16 | LCD_GND | P | LCD-logica en grond van de bestuurder |
| 17 | HPD | O | HPD-signaalpen |
| 18 | LED-1 | P | Achtergrondverlichting |
| 19 | LED-2 | P | Achtergrondverlichting |
| 20 | LED-3 | P | Achtergrondverlichting |
| 21 | LED-4 | P | Achtergrondverlichting |
| 22 | BL ENABLE | Ik... | Achterlicht aan/uit |
| 23 | BL PWM DIM | Ik... | Systeem PWM |
| 24 | SCL/NC | - | Gereserveerd voor gebruik door LCD-fabrikanten |
| 25 | SDA/NC | - | Gereserveerd voor gebruik door LCD-fabrikanten |
| 26 | BL PWR | P | Achterlichtvermogen |
| 27 | BL PWR | P | Achterlichtvermogen |
| 28 | BL PWR | P | Achterlichtvermogen |
| 29 | BL PWR | P | Achterlichtvermogen |
| 30 | NC | - | Gereserveerd voor gebruik door LCD-fabrikanten |
PCAB USB pin definitie
1 VCC
2 USB-sticks.
3 USB+
4 GND
Absolute maximale ratings
| Parameter | Symbool | - Min. | Max, ik ben er klaar voor. | Eenheid | Opmerkingen |
| Voltage van de achterlichttoevoer | HVDDOUT | - | - | V | Ta = 25 °C Opmerking 1 en 2 Opmerkingen |
| LED-stroom van achterlicht | IHVDD | - | - | mA | |
| LED-achterlicht omgekeerde spanning | VR | - | - | V | |
| Werktemperatuur | Top | - 10 | 60 | °C |
Ta = 25 °C Opmerking 1&2 |
| Bergingstemperatuur | TST | - 20 | 60 | °C | |
| Bedieningsvochtigheid | Hop. | - | 90 | % RH | |
| Bewaarvochtigheid | Hst | - | 90 | % RH | |
| Verplichting tot warmteafgifte | Trls | 15 | °C | ||
TFT LCD elektronische specificaties
| Parameter | Symbool | Ratings | Eenheid | ||
| Min. | TYP | Maximaal | |||
| Inlaatspanning van stroomvoorziening | V DD | 3.0 | 3.3 | 3.6 | V |
| Stroomvoorziening | IDD | - | - | - | mA |
| Spanning van de voedingsvoorziening van de LED-driver | HVDD | 2.7 | 24 | V | |
| Stroomvoorziening voor LED-drivers | IHVDD | 20 | - | mA | |
| LED-energieverbruik | PLED | 2.7 | W | ||
| Positieve inslagdrempelspanning | VIT+ | +100 | mV | ||
| Negatieve inslagdrempelspanning | VIT- | - 100 | mV | ||
| Differentiële ingangsspanning in gemeenschappelijke modus | Vcom | TBD | V | ||
Elektronische specificaties voor achterlicht
| Parameter | Symbool | - Min. | Typus. | Max, ik ben er klaar voor. | Eenheid |
| Voerspanning | VBL | 5 | 12.0 | 37 | V |
| Stroomvoorziening Strom voor achterlicht | ILED | 6 |
- |
25 | mA |
| Stroomvoorziening voor achterlicht | PLED | 0.18 | - | 5.55 | W |
| Modulatie van lichtsignaalspanning | VPWM H | 1.2 | - | 5.0 | V |
| VPWM L | 0 | - | 0.6 | V | |
| Helderheidsbeheersverhouding | Verantwoordelijkheid | 1 | - | 100 | % |
| Frequentie van de helderheidsregeling | fPWM | 100 | - | 1,600 | KHz |
| LED-BL ON/OFF Hoogspanning | VCNTH | 1.2 | 5.0 | V | |
| LED-BL ON/OFF laagspanning | VCNTL | 0 | - | 0.6 | V |
| LED-levensduur | - | 30,000 | 40,000 | - | h |

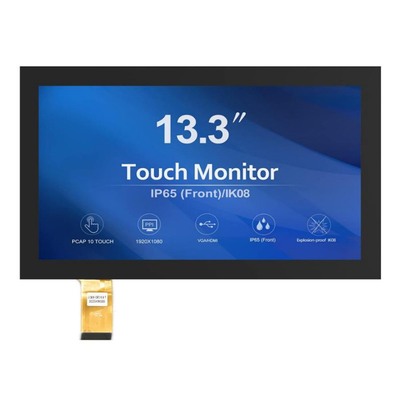

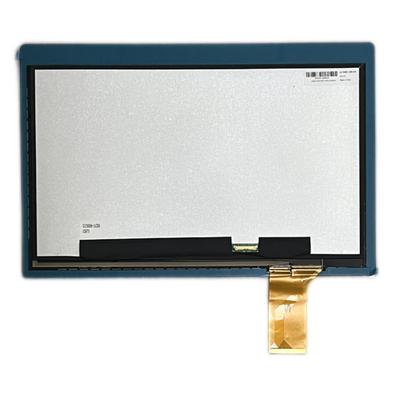

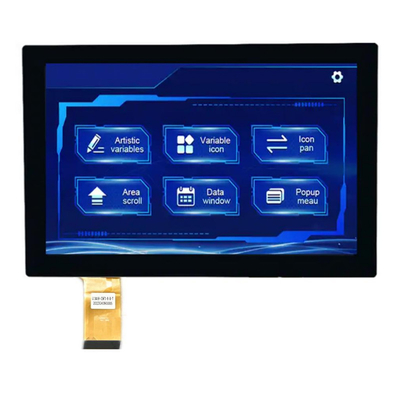

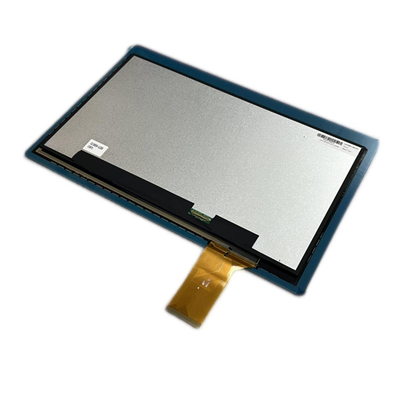

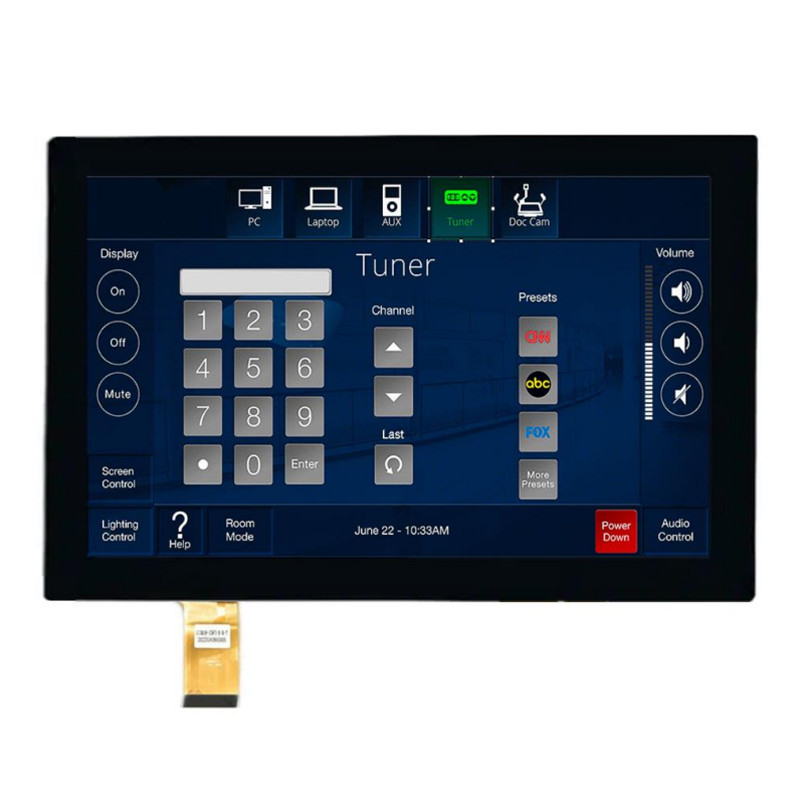

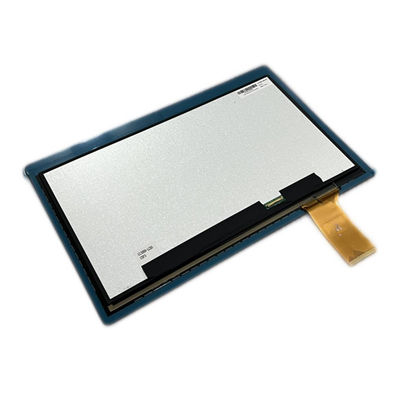

Productbeeld
![]()
![]()
![]()
