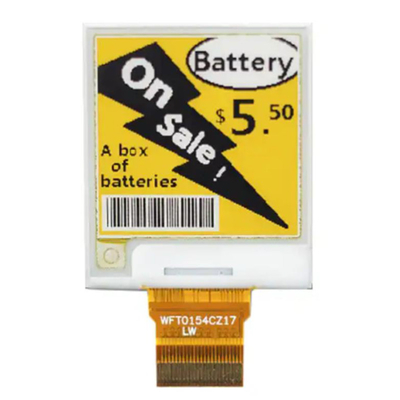

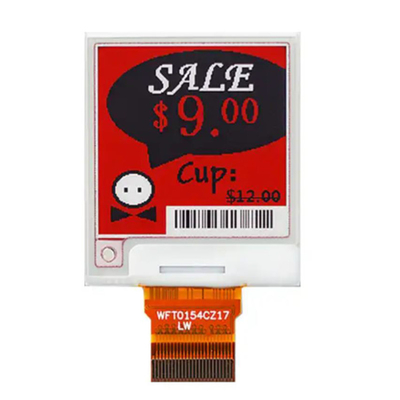

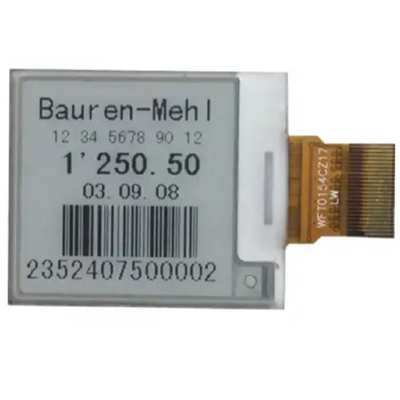

1.54 inch E-ink Display 200*200 punten resolutie, AM EPD, Ultra Low Power Consumption SPI interface

1.54 inch E-ink Display 200*200 punten resolutie, AM EPD, Ultra Low Power Consumption SPI interface

E-ink Display 1,54 inch, EPD 1,54 inch Schermbeschrijving

SAEF Technology SFEPD154B-7099A-BW is een Active Matrix Electrophoretic Display ((AM EPD), met een interface en een referentiesysteemontwerp.en heeft 2-bits volledige weergave mogelijkhedenDe module is een TFT-array-driving elektroforetisch display, met geïntegreerde circuits, waaronder gate buffer, source buffer, SPI-interface, timing control logic, oscillator, DC-DC, SRAM, LUT, VCOM.Module kan worden gebruikt in draagbare elektronische apparaten, zoals het Electronic Shelf Label (ESL) -systeem.

SFEPD154B-7099A-BW is een 1,54 ̊ a-Si, actieve matrix TFT, Electronic Paper Display (EPD) paneel.Vanwege zijn bi-stabiele aard, het EPD-paneel vereist zeer weinig stroom om te updaten en heeft geen stroom nodig om een beeld te behouden..

Kenmerken

1 a-Si TFT-actieve matrix Elektronisch papieren scherm (EPD)
2 Resolutie: 200 x 200
3 Ultra laag stroomverbruik
4 Superbreed kijkhoek - bijna 180°
5 Extra dun en licht
6 SPI-interface
7 RoHS-conform

Werktemperatuur

De werktemperatuur is -0-50 °C, de opslagtemperatuur is -20-60 °C. 90 % RH Max. (Ta ± 40 °C), waarbij Ta de omgevingstemperatuur is.

De temperatuur van de natte lamp moet maximaal 39 oC zijn (Ta > 40 oC).

De temperatuur van het schermoppervlak moet 0 °C Min. en maximaal 50 °C zijn. De verfristijd is afhankelijk van de werktemperatuur.
E-ink materiaal is vocht en UV gevoelig. The absolute rating operating environments describes the boundary conditions for updating the display while the absolute rating storage environment describe the boundary conditions for a display not updating. Terwijl de schermen zijn ingedeeld om te presteren volgens de specificatie voor de garantieperiode bij de absolute gespecificeerde bedrijfsomgeving, hoe beter de opslagconditie,hoe beter de E Ink displays zullen presterenNet als bij andere vocht- en UV-gevoelige componenten, raden wij aan dat onze displays worden bewaard in een temperatuur- en vochtigheidscontrolemoment, en waar mogelijkonder bovengenoemde optimale opslagomstandigheden, weg van zonlicht, om hun prestaties te optimaliseren.


Voorzorgsmaatregelen
(1) Het EPD-paneel/de EPD-module is vervaardigd van kwetsbare materialen zoals glas en plastic en kan gebroken of gebarsten raken bij vallen.Gebruik geen kracht zoals buigen of draaien op het EPD-paneel.
(2) Het wordt aanbevolen EPD-panelen te monteren of te installeren in een schoon werkgebied.
(3) U mag geen druk uitoefenen op het EPD-paneel om schade te voorkomen.
(4) Verbind of ontkoppel de interface-connector niet terwijl het EPD-paneel in gebruik is.
(5) Steun de rand met uw vinger terwijl u de interface-kabel zoals de FPC aansluit.
(6) Stapel de EPD-panelen/modules niet.
(7) Druk niet op de FPC op de glazen rand of trek de FPC op/af tot 90°.
(8) Raak de FPC-leadconnector niet aan.
(9) Raak het verbindingsgebied van het IC niet aan, dit kan het TFT-lead krabben of de IC-functie beschadigen.
(10) Draag een polsband bij het hanteren en tijdens de montage.De halfgeleiderapparaten zijn opgenomen in het EPD-paneel / -module en moeten voorzichtig worden behandeld om elektrostatische ontlading (ESD) te voorkomen.. (Voor het verminderen van het ESD-risico kan een ionenventilator nodig zijn bij de assemblage)
(11) Bewaar het EPD-paneel/ -module bij opslag in de gespecificeerde omgeving en in de originele verpakkingsdozen om krassen te voorkomen en de oorspronkelijke prestaties te behouden.
(12) Verwijder of monteer het EPD-paneel niet opnieuw.
(13) Gebruik voor het reinigen een zachte droge doek zonder chemicaliën.Dit gedrag zou een deuk of een kras op het beschermplaatje maken.
(14) Let op vocht om te voorkomen dat het in het EPD-paneel dringt, wat tijdens het gebruik schade kan veroorzaken.
(15) Het is een product dat op lage temperatuur werkt.Vocht kan in het EPD-paneel doordringen vanwege vorst of dauw op het oppervlak van het EPD-paneel, en veroorzaakt schade aan het EPD-paneel.
(16) Als het EPD-paneel/de EPD-module niet elke 24 uur wordt vernieuwd, kan een fenomeen optreden dat bekend staat als "Ghosting" of "Image Sticking".Het wordt aanbevolen dat de klant de ESL / EPD Tag elke 24 uur bijgewerkt in het geval van gebruikHet wordt aanbevolen dat klanten de ESL / EPD Tag verzenden of opslaan met een volledig witte afbeelding om dit probleem te voorkomen
(17) Hoge temperatuur, hoge luchtvochtigheid, zonlicht of fluorescerend licht kunnen de prestaties van het EPD-paneel verminderen.zonlicht, of fluorescerend voor lange tijd.
(18) De inkt op het etiket die wordt gebruikt om het identificatienummer van het paneel te markeren, kan gemakkelijk met oplosmiddel worden gewist.
(19) De EPD is vacuümverpakt.
(20) Voorafgaand aan de goedkeuring door de BOE en de klant kunnen producten en productspecificaties zonder voorafgaande kennisgeving worden gewijzigd.Bevestig dat u de nieuwste productnormen of -specificaties heeft ontvangen voordat u het definitieve ontwerp maakt, aankoop of gebruik.
(21) De BOE doet er alles aan om ervoor te zorgen dat haar producten van hoge kwaliteit en betrouwbaarheid zijn. contact BOE sales office before using the product in an application that demands especially high quality and reliability or where its failure or malfunction may directly threaten human life or cause risk of bodily injury, zoals ruimtevaart, luchtvaart, kernenergie, verbrandingsbeheersing, vervoer, verkeer, veiligheidsuitrusting of medische apparatuur voor levensonderhoud.
(22) Ontwerp uw toepassing zodanig dat het product wordt gebruikt binnen de door de SAEF gegarandeerde waarden, met name voor de maximale nominale waarde, het bedrijfsspanningsbereik, de warmte-stralingskenmerken,installatieomstandigheden en andere kenmerken. SAEF is niet aansprakelijk voor storing of schade bij gebruik buiten de gegarandeerde waarden.de normaal te verwachten storingspercentages of storingsmodussen in halfgeleiderapparaten in overweging nemen en systematische maatregelen nemen, zoals storingsbeveiligingen;, zodat de apparatuur met een SAEF-product geen lichamelijk letsel, brand of andere schade veroorzaakt als gevolg van de werking van het SAEF-product.
(23) Dit product is niet ontworpen om stralingsbestendig te zijn

Het e-ink scherm heeft rijke toepassingsscenario's, en de B / C einde is tweewielaandrijving

Het elektronische inkt (E-ink) scherm heeft de kenmerken van oogbescherming, energiebesparing, buigbaarheid, enz., en is voornamelijk afhankelijk van het reflecteren van extern omgevingslicht om het scherm weer te geven.Wij zijn van mening dat e-ink-schermen tegelijkertijd vooruitgang zullen boeken in de commerciële en consumentensector., 1) commercieel: Wij verwachten dat e-ink-schermproducten, zoals ESL's, snel zullen worden uitgebreid op het gebied van detailhandel, en er zijn potentiële toepassingsruimtes in kantoor, productie,medisch, financiën en andere gebieden; 2) Consumptie: We zijn optimistisch dat e-readers naar verwachting tot binnenlandse lokale merken zullen leiden en in meerdere terminals zoals tablets zullen doordringen,Displays en draagbare apparaten.

Het aanbod van elektronische inktfilters is relatief geconcentreerd en de toekomstige kostenreductie zal naar verwachting de toepassing bevorderen.de kerntechnologie van e-papierfolie is voornamelijk microcapsule elektroforese technologie, vertegenwoordigd door Yuantai Technology en met een groot marktaandeel,andere technologieën bevinden zich voornamelijk in de fase van onderzoek en ontwikkeling of in voorlopige commerciële pogingenVolgens de statistieken en voorspellingen van TrendForce zal de wereldwijde grootte van de e-papiermarkt in 2022 ongeveer 4,65 miljard dollar bedragen en naar verwachting in 2026 20,34 miljard dollar bereiken.Wij zijn van mening dat naarmate meer leveranciers in de midden- en bovenkant van de industriële keten technologische doorbraken bereiken, zal de prijs van e-papierproducten naar verwachting geleidelijk dalen, waardoor meer toepassingsscenario's worden gepromoot.We zijn optimistisch over de verdere groei van de uitzendingen van e-papiermachines..

De penetratiegraad van het nieuwe detailhandelsgebied is toegenomen en de toepassingsscenario's zijn geleidelijk verrijkt.De toepassing van het e-ink-scherm in de B-end komt voornamelijk tot uiting in verschillende e-papieretiketproducten en informatiebladenVolgens gegevens van Qunzhi Consulting zullen in 2021 190 miljoen stukken elektronische prijzen worden verscheept, met een samengestelde groeipercentage van 26,5% in de afgelopen vijf jaar.Volgens de prognose van Lotu Technology, wordt de groei van de ESL-module-verzendingen naar verwachting in 2022 100% bereikt. We geloven dat met de geleidelijke penetratie van concepten zoals slimme detailhandel, slimme medische zorg en slimme logistiek,de e-papierindustrie zal zich blijven uitbreiden naar het commerciële doelWe blijven optimistisch over de sterke groei die de industrie tegen de trend in heeft bereikt en verwachten tegelijkertijd dat met de snelle toename van de penetratie van de commercialisering, de groei van de productie en dede B-kant zal meer gediversifieerde toepassingsbehoeften vertonen.

De toepassing van consumententerminals is breed en binnenlandse en buitenlandse merken innoveren actief om de markt te vullen.met inbegrip van e-papierlezers, e-papieren notebooks, mobiele telefoons, computers, monitors, draagbare producten, enz. Bovendien heeft de BMW iX Flow Concept E Ink e-papier dat de buitenkant van de auto bedekt.Volgens TrendForce gegevens, was de wereldwijde grootte van de consumentenelektronicamarkt voor e-papierproducten in 2021 $ 1,665 miljard en zal naar verwachting in 2026 $ 10,112 miljard bereiken.Wij geloven dat met de opkomst van concepten als slim onderwijs en hulpbureaus, zullen de voordelen van e-papier, zoals oogbescherming, buigbaarheid en laag stroomverbruik, steeds prominenter worden,en de toepassingsscenario's van e-ink screens op de C-end zullen naar verwachting leiden tot verdere innovatie en uitbreiding.

Toepassing

Elektronisch etikettsystem, e-papierlezers, e-papier notebooks, mobiele telefoons, computers, monitors, draagbare producten,

1.54 inch E-ink Display 200*200 punten resolutie, AM EPD, Ultra Low Power Consumption SPI interface

E-ink Display 1,54 inch, EPD 1,54 inch Producttekening

1.54 inch E-ink Display 200*200 punten resolutie, AM EPD, Ultra Low Power Consumption SPI interface

E-ink Display 1,54 inch, EPD 1,54 inch
