Productdetails:
|
| Sleutelwoorden: | 7 duimhdmi vertoning | Resolutie: | 800*480 |
|---|---|---|---|
| CTP Interface: | USB aan IIC | Compatibel systeem met: | Frambozenpi、 BB Zwarte、 Banaan Pi |
| Steun: | HDMI1.3、 HDMI1.4、 HDCP1.4、 HDCP2.2 | Oppervlaktehelderheid: | 300 cd/m2 - 1000 cd/m2 |
| Touch screen: | CTP (Capacitief Touch screen) | LEIDEN Leven: | 40.000 uren |
| Werkende Temperaturen.: | – 20℃ aan +70℃ | Naleving: | Volgzaam BEREIK & RoHS |
| Markeren: | 800x480 7 Duimhdmi Vertoning,De Vertoning van de frambozenpi 7 Duim HDMI,800x480 industriële TFT-Vertoning |
||
HDMI 7 duimvertoning, 7 duimpcap TFT Vertoning
SFRA700H-800480ACT-01 is een module van HDMI TFT LCD die TFT LCD, PCAP-aanraking en drijfraad integreerde.
1. 4,3 duimips het scherm, hardwareresolutie van 800×480-puntenresolutie.
2. De capacitieve controle van de 5 puntaanraking.
3. Het aangemaakte paneel van de glas capacitieve aanraking, hardheid van >=6H.
4. De steun Pi 4B/3B+/3A+/3B/2B/B+/A+, CM3/3+/4 vereist facultatieve adapter DSI-kabel-15cm.
5. Drijf direct LCD door de interface van Frambozenpi's DSI met vernieuwingsfrequenties tot 60Hz.
6. Wanneer gebruikt met Framboos Pi, worden de Framboos Pi OS/Ubuntu/Kali en Retropie gesteund, aandrijving-vrij.
7. Steun voor het controleren van backlight helderheid door software.
| Sleutelwoorden: | 7 duimhdmi Vertoning | Resolutie: | 800*480 |
|---|---|---|---|
| CTP Interface: | USB aan IIC | Compatibel systeem met: | Framboos Pi, de Zwarte van BB, Banaan Pi |
| Steun: | HDMI1.3, HDMI1.4, HDCP1.4, HDCP2.2 | Oppervlaktehelderheid: | 300 Cd/m2 - 1000 Cd/m2 |
| Touch screen: | CTP (Capacitief Touch screen) | LEIDEN Leven: | 40.000 Uren |
| Werkende Temperaturen.: | – 20℃ aan +70℃ | Naleving: | Volgzaam BEREIK & RoHS |
| Versie | 01 | ||
| Gesteund signaal | HDMI | 480i, 480p, 576i, 576p, 720p, 1080i, 1080p | |
| AANRAKING | USB-norm | ||
| VGA | Niet steun | ||
| Interface op mainboard | input | HDMI | Een vrouwelijk 19Pin (horizontaal) flard van het typehdmi flard |
| USB | MICRO- 5P USB vrouwelijk (horizontaal) B 5.9MM | ||
| Oortelefooninterface | NC | ||
| Aanrakingsinterface | speld 6 | (Horizontale) fpc-0,5-6PIN | |
| Vertoningsinterface | RGB speld 50 | (Horizontale) fpc-0,5-50PIN | |
| Audio | Audio-uitvoer | 8Ω1.5W | De Uiterst dunne vrouwelijke (horizontale) zetel van 4PIN-1.25 H1.8 |
| Voeding | Machtsinput | USB-input 5V (+/-0.5V) | |
| Vertoning Vop | 3.3V | ||
| Machtsverrichting | Macht op vertoning | ||
| Consumptie van de Mainboard de reservemacht | <0.25W | ||
| OSD-Menu | Menu (reserve) | Helderheid, Contrast, Autocorrectie, Fase, Klok, Gebiedspositie, Functie, het Terugstellen, enz. die plaatsen. | |
| Taal (reserve) | Chinees, Engels, Frans, Duits, Italiaans, Spaans, Russisch, Koreaans, Japans, enz. | ||
| (gereserveerde) knoop | MACHT, MENU, OMHOOG, ONDERAAN, UITGANG | ||

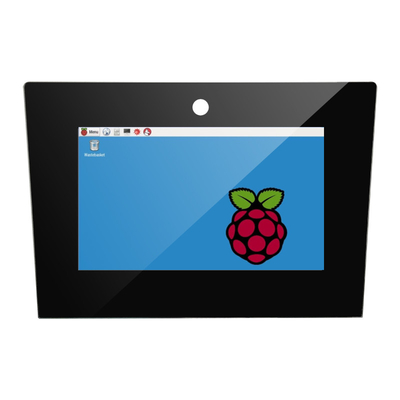

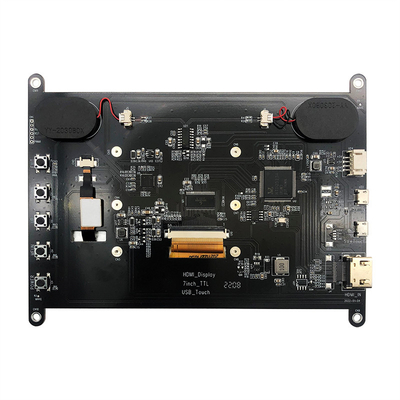

HDMI 7 duimvertoning, het Productbeeld van de 7 duimpcap TFT Vertoning
![]()
![]()
HDMI-de definitie van de interfacespeld
| 1 | T.M.D.S DATA2+ |
| 2 | Beschermde T.M.D.S DATA2 |
| 3 | T.M.D.S DATA2- |
| 4 | T.M.D.S DATA1+ |
| 5 | Beschermde T.M.D.S DATA1 |
| 6 | T.M.D.S DATA1- |
| 7 | T.M.D.S DATA0+ |
| 8 | Beschermde T.M.D.S DATA0 |
| 9 | T.M.D.S DATA0- |
| 10 | T.M.D.S GEGEVENS CLOCK+ |
| 11 | T.M.D.S Beschermde GEGEVENSklok |
| 12 | T.M.D.S GEGEVENSklok |
| 13 | CEG (Facultatieve Elektronika de Controle Van de consument) |
| 14 | Gereserveerd (in kabel maar N.C. op apparaat) |
| 15 | SCL (DDC) |
| 16 | SDA (DDC) |
| 17 | DDC/CEC Ground |
| 18 | +5V (voeding) |
| 19 | De hete kabel van de ruilmiddelsonde |
Van USB (5V) de spelddefinitie
| 1 | VCC |
| 2 | NC |
| 3 | NC |
| 4 | NC |
| 5 | GND |
De Spelddefinitie van USB TP
| 1 | VCC |
| 2 | D |
| 3 | D+ |
| 4 | NC |
| 5 | GND |
Sprekersinterface Pin Definition
| 1 | ROUT+ |
| 2 | ROUT- |
| 3 | LOUT- |
| 4 | LOUT+ |
6, LCD spelddefinitie
| 1 |
VLED+
|
Macht voor leiden backlight (Anode)
|
| 2 |
VLED+
|
Macht voor leiden backlight (Anode)
|
| 3 |
VLED-
|
Macht voor leiden backlight (Kathode)
|
| 4 |
VLED-
|
Macht voor leiden backlight (Kathode)
|
| 5 |
GND
|
Machtsgrond
|
| 6 |
VCOM
|
Gemeenschappelijk voltage
|
| 7 |
DVDD
|
Macht voor Digitale Kring
|
| 8 |
WIJZE
|
DE/SYNCHRONIZATION uitgezochte wijze
|
| 9 |
DE
|
De gegevensinvoer laat toe
|
| 10 |
VERSUS
|
Verticale Synchronisatieinput
|
| 11 |
HS
|
Horizontale Synchronisatieinput
|
| 12 |
B7
|
Blauwe gegevens (MSB)
|
| 13 |
B6
|
Blauwe gegevens
|
| 14 |
B5
|
Blauwe gegevens
|
| 15 |
B4
|
Blauwe gegevens
|
| 16 |
B3
|
Blauwe gegevens
|
| 17 |
B2
|
Blauwe gegevens
|
| 18 |
B1
|
Blauwe gegevens
|
| 19 |
B0
|
Blauwe gegevens (LSB)
|
| 20 |
G7
|
Groene gegevens (MSB)
|
| 21 |
G6
|
Groene gegevens
|
| 22 |
G5
|
Groene gegevens
|
| 23 |
G4
|
Groene gegevens
|
| 24 |
G3
|
Groene gegevens
|
| 25 |
G2
|
Groene gegevens
|
| 26 |
G1
|
Groene gegevens
|
| 27 |
G0
|
Groene gegevens (LSB)
|
| 28 |
R7
|
Rode gegevens (MSB)
|
| 29 |
R6
|
Rode gegevens
|
| 30 |
R5
|
Rode gegevens
|
| 31 |
R4
|
Rode gegevens
|
| 32 |
R3
|
Rode gegevens
|
| 33 |
R2
|
Rode gegevens
|
| 34 |
R1
|
Rode gegevens
|
| 35 |
R0
|
Rode gegevens (LSB) |
| 36 |
GND
|
Machtsgrond
|
| 37 |
DCLK
|
Steekproefklok
|
| 38 |
GND
|
Machtsgrond
|
| 39 |
L/R
|
Linker/juiste selectie
|
| 40 |
U/D
|
Up/down selectie
|
| 41 |
VGH
|
Poort OP Voltage
|
| 42 |
VGL
|
Poort VAN Voltage
|
| 43 |
AVDD
|
Macht voor Analoge Kring
|
| 44 |
Het TERUGSTELLEN
|
Globale het terugstellenspeld.
|
| 45 |
NC
|
Geen verbinding
|
| 46 |
VCOM
|
Gemeenschappelijk Voltage
|
| 47 |
DITHB
|
Ditheringsfunctie
|
| 48 |
GND
|
Machtsgrond
|
| 49 |
NC
|
Geen verbinding
|
| 50 |
NC
|
Geen verbinding
|
Aanrakingspaneel Pin Definition
| 1 | VDD | |
| 2 | GND | |
| 3 | Tp-int. | |
| 4 | Tp-RST | |
| 5 | Tp-SCL | |
| 6 | Tp-SDA |
