| Sleutelwoorden: | 5“ HDMI om Vertoning | Resolutie: | 1080*1080 pixel |
|---|---|---|---|
| Steun: | HDMI1.3、 HDMI1.4、 HDCP1.4、 HDCP2.2 | Compatibel systeem met: | Frambozenpi、 BB Zwarte、 Banaan Pi |
| CTP Interface: | USB aan IIC | Oppervlaktehelderheid: | 400 cd/m2 |
| Touch screen: | CTP (Capacitief Touch screen) | LEIDEN Leven: | 40.000 uren |
| Werkende Temperaturen.: | – 20℃ aan +70℃ | Naleving: | Volgzaam BEREIK & RoHS |
| Markeren: | HDMI om LCD Vertoning,Framboos Pi4 om LCD Vertoning,1080x1080 industriële TFT-Vertoning |
||
HDMI 5 duimvertoning, het Producteigenschappen van de 5 duimpcap TFT Vertoning
Sfhdmi500h-108108a-CT is een module van HDMI TFT LCD die TFT LCD, PCAP-aanraking en drijfraad integreerde.
1- De module stelt volkomen de het digitale signaaloutput van HDMI van PC op het scherm van 1080*1080 voor LCD.
2- Steun HDMI 1,3, HDMI 1,4, HDCP 1,4, de normen van HDCP 2,2. HDMI-de signaalbron is compatibel met heersende stromings minipcs zoals Framboos Pi, de Zwarte van BB, Banaan Pi, enz.
3- De AANRAKING is van USB aan I2C, geen behoefte om bestuurders te installeren.
4- Het ontwerp wordt hoofdzakelijk gebruikt op de Frambozenpi vertoning, en het kan ook op andere van het de controle kleine scherm van HDMI worden gebruikt industriële de aanrakingsapparaten. Wanneer gebruikt als Frambozenpi vertoning, steunt het Raspbian, Ubuntu, WIN10 IOT en andere systemen, enig-aanraking.
5- wanneer gebruikt als computervertoning, steunt het Vensters 7/8/10, five-point bestuurder-vrije aanraking.
TFT-Vertoningseigenschap:
| Parameter | Specificatie | Eenheid | Opmerking |
| Actief Gebied | 127.008 (h) ×127.008 (v) | mm | cirkel |
| Aantal Pixel | 1080 (H) RGB × 1080 (V) | Pixel | |
| Pixelhoogte | 0,1176 (h) ×0.1176 (v) | mm | |
| Pixelregeling | 1pixel 2domain | ||
| Vertoningskleuren | 16.7 M | kleur | |
| Kleurengamma | 80% (Min.) 86% (type.) | ||
| Weergavemodus | Normaal Zwarte Transmissive wijze | ||
| Dimensionaal Overzicht | 143 (H) × 140 (V) × 4,2 (D) | mm | |
| Het bekijken Richting (Menselijk Oog) | U/D/L/R vrije het bekijken richting | Nota 1,2 |
Nota: 1. Bij de U/D/L/R-richting, is de het bekijken hoek zelfde;
Nota: 2. De TFT en het CF LC Algin Richting
| Versie | 01 | ||
| Gesteund signaal | HDMI | 480i, 480p, 576i, 576p, 720p, 1080i, 1080p | |
| AANRAKING | USB-norm | ||
| VGA | Niet steun | ||
| Interface op mainboard | input | HDMI | Een vrouwelijk 19Pin (horizontaal) flard van het typehdmi flard |
| USB | MICRO- 5P USB vrouwelijk (horizontaal) B 5.9MM | ||
| Oortelefooninterface | NC | ||
| Aanrakingsinterface | speld 6 | (Horizontale) fpc-0,5-6PIN | |
| Vertoningsinterface | 49 spelden | (Horizontale) fpc-0,5-50PIN | |
| Audio | Audio-uitvoer | 8Ω1.5W | De Uiterst dunne vrouwelijke (horizontale) zetel van 4PIN-1.25 H1.8 |
| Voeding | Machtsinput | USB-input 5V (+/-0.5V) | |
| Vertoning Vop | 3.3V | ||
| Machtsverrichting | Macht op vertoning | ||
| Consumptie van de Mainboard de reservemacht | <0.25W | ||
| OSD-Menu | Menu (reserve) | Helderheid, Contrast, Autocorrectie, Fase, Klok, Gebiedspositie, Functie, het Terugstellen, enz. die plaatsen. | |
| Taal (reserve) | Chinees, Engels, Frans, Duits, Italiaans, Spaans, Russisch, Koreaans, Japans, enz. | ||
| (gereserveerde) knoop | MACHT, MENU, OMHOOG, ONDERAAN, UITGANG | ||

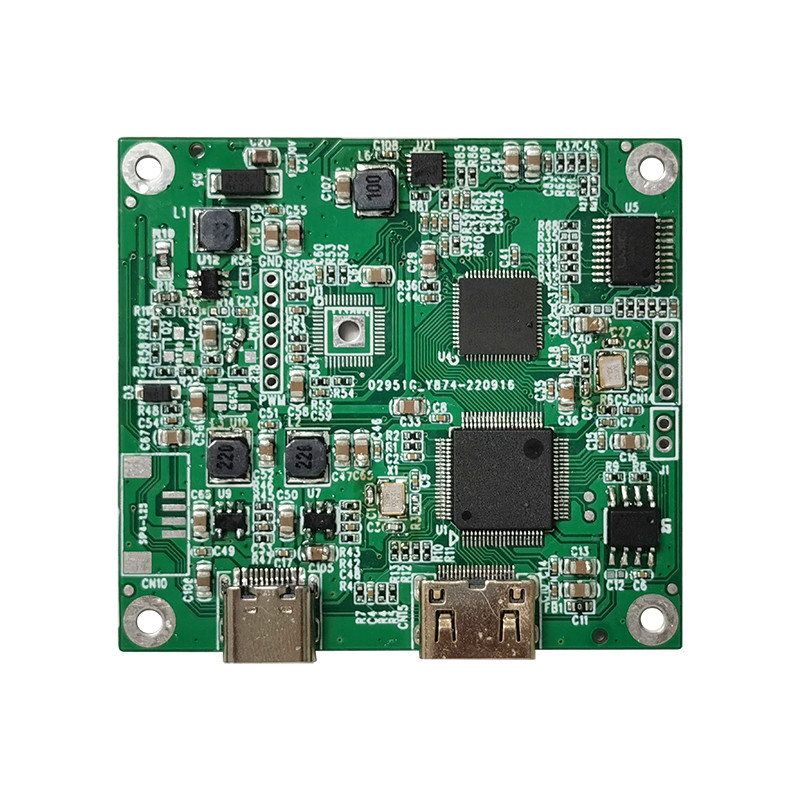

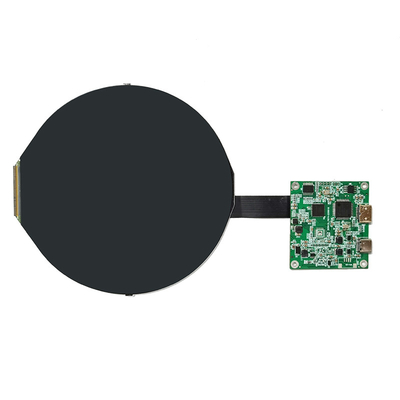

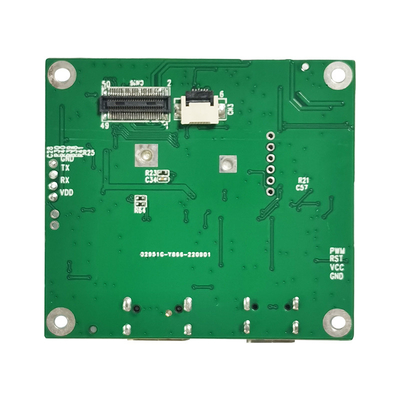

HDMI 5 duimvertoning, het Productbeeld van de 5 duimpcap TFT Vertoning
HDMI-de definitie van de interfacespeld
| 1 | T.M.D.S DATA2+ |
| 2 | Beschermde T.M.D.S DATA2 |
| 3 | T.M.D.S DATA2- |
| 4 | T.M.D.S DATA1+ |
| 5 | Beschermde T.M.D.S DATA1 |
| 6 | T.M.D.S DATA1- |
| 7 | T.M.D.S DATA0+ |
| 8 | Beschermde T.M.D.S DATA0 |
| 9 | T.M.D.S DATA0- |
| 10 | T.M.D.S GEGEVENS CLOCK+ |
| 11 | T.M.D.S Beschermde GEGEVENSklok |
| 12 | T.M.D.S GEGEVENSklok |
| 13 | CEG (Facultatieve Elektronika de Controle Van de consument) |
| 14 | Gereserveerd (in kabel maar N.C. op apparaat) |
| 15 | SCL (DDC) |
| 16 | SDA (DDC) |
| 17 | DDC/CEC Ground |
| 18 | +5V (voeding) |
| 19 | De hete kabel van de ruilmiddelsonde |
Van USB (5V) de spelddefinitie
| 1 | VCC |
| 2 | NC |
| 3 | NC |
| 4 | NC |
| 5 | GND |
USB TP Pin Definition
| 1 | VCC |
| 2 | D |
| 3 | D+ |
| 4 | NC |
| 5 | GND |
Aanrakingspaneel Pin Definition
| 1 | VDD | |
| 2 | GND | |
| 3 | Tp-int. | |
| 4 | Tp-RST | |
| 5 | Tp-SCL | |
| 6 | Tp-SDA |
