HDMI 7 duimvertoning, 7 duimpcap TFT Vertoning
SFRA700H-800480ACT-01 is een module van HDMI TFT LCD die TFT LCD, PCAP-aanraking en drijfraad integreerde.
1- De module stelt volkomen de het digitale signaaloutput van HDMI van PC op het scherm van 800*480 voor LCD.
2- Steun HDMI 1,3, HDMI 1,4, HDCP 1,4, de normen van HDCP 2,2. HDMI-de signaalbron is compatibel met heersende stromings minipcs zoals Framboos Pi, de Zwarte van BB, Banaan Pi, enz.
3- De AANRAKING is van USB aan I2C, geen behoefte om bestuurders te installeren.
4- Het ontwerp wordt hoofdzakelijk gebruikt op de Frambozenpi vertoning, en het kan ook op andere van het de controle kleine scherm van HDMI worden gebruikt industriële de aanrakingsapparaten. Wanneer gebruikt als Frambozenpi vertoning, steunt het Raspbian, Ubuntu, WIN10 IOT en andere systemen, enig-aanraking.
5- wanneer gebruikt als computervertoning, steunt het Vensters 7/8/10, five-point bestuurder-vrije aanraking.
| Versie | 01 | ||
| Gesteund signaal | HDMI | 480i, 480p, 576i, 576p, 720p, 1080i, 1080p | |
| AANRAKING | USB-norm | ||
| VGA | Niet steun | ||
| Interface op mainboard | input | HDMI | Een vrouwelijk 19Pin (horizontaal) flard van het typehdmi flard |
| USB | MICRO- 5P USB vrouwelijk (horizontaal) B 5.9MM | ||
| Oortelefooninterface | NC | ||
| Aanrakingsinterface | speld 6 | (Horizontale) fpc-0,5-6PIN | |
| Vertoningsinterface | RGB speld 50 | (Horizontale) fpc-0,5-50PIN | |
| Audio | Audio-uitvoer | 8Ω1.5W | De Uiterst dunne vrouwelijke (horizontale) zetel van 4PIN-1.25 H1.8 |
| Voeding | Machtsinput | USB-input 5V (+/-0.5V) | |
| Vertoning Vop | 3.3V | ||
| Machtsverrichting | Macht op vertoning | ||
| Consumptie van de Mainboard de reservemacht | <0.25W | ||
| OSD-Menu | Menu (reserve) | Helderheid, Contrast, Autocorrectie, Fase, Klok, Gebiedspositie, Functie, het Terugstellen, enz. die plaatsen. | |
| Taal (reserve) | Chinees, Engels, Frans, Duits, Italiaans, Spaans, Russisch, Koreaans, Japans, enz. | ||
| (gereserveerde) knoop | MACHT, MENU, OMHOOG, ONDERAAN, UITGANG | ||

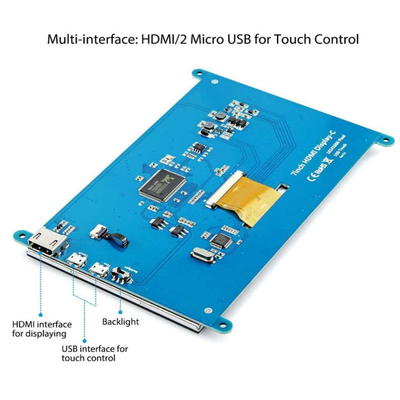

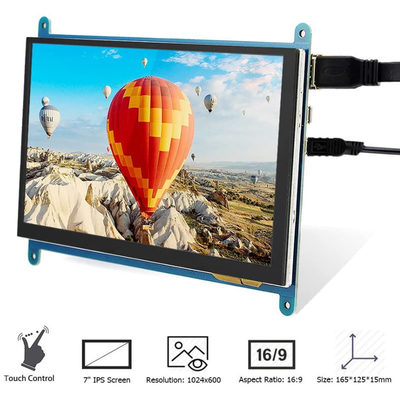

HDMI 7 duimvertoning, het Productbeeld van de 7 duimpcap TFT Vertoning
HDMI-de definitie van de interfacespeld
| 1 | T.M.D.S DATA2+ |
| 2 | Beschermde T.M.D.S DATA2 |
| 3 | T.M.D.S DATA2- |
| 4 | T.M.D.S DATA1+ |
| 5 | Beschermde T.M.D.S DATA1 |
| 6 | T.M.D.S DATA1- |
| 7 | T.M.D.S DATA0+ |
| 8 | Beschermde T.M.D.S DATA0 |
| 9 | T.M.D.S DATA0- |
| 10 | T.M.D.S GEGEVENS CLOCK+ |
| 11 | T.M.D.S Beschermde GEGEVENSklok |
| 12 | T.M.D.S GEGEVENSklok |
| 13 | CEG (Facultatieve Elektronika de Controle Van de consument) |
| 14 | Gereserveerd (in kabel maar N.C. op apparaat) |
| 15 | SCL (DDC) |
| 16 | SDA (DDC) |
| 17 | DDC/CEC Ground |
| 18 | +5V (voeding) |
| 19 | De hete kabel van de ruilmiddelsonde |
Van USB (5V) de spelddefinitie
| 1 | VCC |
| 2 | NC |
| 3 | NC |
| 4 | NC |
| 5 | GND |
De Spelddefinitie van USB TP
| 1 | VCC |
| 2 | D |
| 3 | D+ |
| 4 | NC |
| 5 | GND |
Sprekersinterface Pin Definition
| 1 | ROUT+ |
| 2 | ROUT- |
| 3 | LOUT- |
| 4 | LOUT+ |
6, LCD spelddefinitie
| 1 |
VLED+
|
Macht voor leiden backlight (Anode)
|
| 2 |
VLED+
|
Macht voor leiden backlight (Anode)
|
| 3 |
VLED-
|
Macht voor leiden backlight (Kathode)
|
| 4 |
VLED-
|
Macht voor leiden backlight (Kathode)
|
| 5 |
GND
|
Machtsgrond
|
| 6 |
VCOM
|
Gemeenschappelijk voltage
|
| 7 |
DVDD
|
Macht voor Digitale Kring
|
| 8 |
WIJZE
|
DE/SYNCHRONIZATION uitgezochte wijze
|
| 9 |
DE
|
De gegevensinvoer laat toe
|
| 10 |
VERSUS
|
Verticale Synchronisatieinput
|
| 11 |
HS
|
Horizontale Synchronisatieinput
|
| 12 |
B7
|
Blauwe gegevens (MSB)
|
| 13 |
B6
|
Blauwe gegevens
|
| 14 |
B5
|
Blauwe gegevens
|
| 15 |
B4
|
Blauwe gegevens
|
| 16 |
B3
|
Blauwe gegevens
|
| 17 |
B2
|
Blauwe gegevens
|
| 18 |
B1
|
Blauwe gegevens
|
| 19 |
B0
|
Blauwe gegevens (LSB)
|
| 20 |
G7
|
Groene gegevens (MSB)
|
| 21 |
G6
|
Groene gegevens
|
| 22 |
G5
|
Groene gegevens
|
| 23 |
G4
|
Groene gegevens
|
| 24 |
G3
|
Groene gegevens
|
| 25 |
G2
|
Groene gegevens
|
| 26 |
G1
|
Groene gegevens
|
| 27 |
G0
|
Groene gegevens (LSB)
|
| 28 |
R7
|
Rode gegevens (MSB)
|
| 29 |
R6
|
Rode gegevens
|
| 30 |
R5
|
Rode gegevens
|
| 31 |
R4
|
Rode gegevens
|
| 32 |
R3
|
Rode gegevens
|
| 33 |
R2
|
Rode gegevens
|
| 34 |
R1
|
Rode gegevens
|
| 35 |
R0
|
Rode gegevens (LSB) |
| 36 |
GND
|
Machtsgrond
|
| 37 |
DCLK
|
Steekproefklok
|
| 38 |
GND
|
Machtsgrond
|
| 39 |
L/R
|
Linker/juiste selectie
|
| 40 |
U/D
|
Up/down selectie
|
| 41 |
VGH
|
Poort OP Voltage
|
| 42 |
VGL
|
Poort VAN Voltage
|
| 43 |
AVDD
|
Macht voor Analoge Kring
|
| 44 |
Het TERUGSTELLEN
|
Globale het terugstellenspeld.
|
| 45 |
NC
|
Geen verbinding
|
| 46 |
VCOM
|
Gemeenschappelijk Voltage
|
| 47 |
DITHB
|
Ditheringsfunctie
|
| 48 |
GND
|
Machtsgrond
|
| 49 |
NC
|
Geen verbinding
|
| 50 |
NC
|
Geen verbinding
|
Aanrakingspaneel Pin Definition
| 1 | VDD | |
| 2 | GND | |
| 3 | Tp-int. | |
| 4 | Tp-RST | |
| 5 | Tp-SCL | |
| 6 | Tp-SDA |
Eisen ten aanzien van gebruik
Om het normale gebruik van dit product te verzekeren en ongevallen zoals elektrische schok of brand te verhinderen, gelieve te gelezen en alle vereisten en gebruiksprocedures te begrijpen alvorens dit product te gebruiken. De volgende vereisten worden strikt waargenomen:
1. De gelijkstroom-voeding door dit product wordt wordt vereist geproduceerd door de AC/DC-machtsadapter, en de AC/DC-machtsadapter zou moeten de hittebron worden weg gehouden en in een goed-geventileerde plaats worden geplaatst die.
2. De wisselstroomcontactdoos en het wisselstroomkoord zouden aandacht aan het goede aan de grond zetten moeten besteden en kunnen de voldoende huidige vraag weerstaan.
3. Het inputvoltage van de gelijkstroom-voeding door dit product wordt vereist is +5V, is de fout niet groter dan +/-0.5V, en de stroom wordt bepaald volgens het geselecteerde LEIDENE scherm en het vermogen van de gehele machine die.
4. Besteed aandacht aan goede ventilatie en hittedissipatie, plaats niet in gesloten niet thermische shell of een doos, en laat direct zonlicht of andere hittebronnen niet bakken.
5. Besteed aandacht om bovenmatige vochtigheid en bovenmatig stof te vermijden, om kringscorrosie te vermijden veroorzakend mislukking.
6. Wanneer het assembleren, besteed aandacht om een bepaalde ruimte te reserveren om luchtconvectie op de raadsoppervlakte te verstrekken om hitte te verdrijven, en elektroleiders (zoals vaste ijzerplaten zoals aandrijvingsraad en platen met hoog voltage) en componenten op de raad te verhinderen kortsluitingen te contacteren.
7. Besteed aandacht om de aandrijvingsplaat te verhinderen het buigen en wegens extra druk te misvormen.
8. Wanneer het assembleren, besteed aandacht aan de correcte elektroverbinding van de aandrijvingsraad, het LEIDENE scherm, knoopraad en andere componenten, selecteren het correcte het LEIDENE het scherm werk te lage voltage (abnormaal zal tonen, te hoog kan het LEIDENE scherm uitbranden), controleren dat het alvorens aan te drijven correct is.
9. Het programma over de bestuurdersraad het overeenkomstige LEIDENE scherm moeten zou aanpassen.
10. Besteed aandacht aan elektrostatische bescherming wanneer het assembleren van de raad, en besteed aandacht om kortsluiting en statische elektriciteit op de hand te vermijden om de raad te beschadigen.
11. Alle input en outputinterfaces moeten in het geval van stroomuitval (stop en schakelaars afsluiten) worden in werking gesteld.
12. Dit product is geschikt voor algemeen commercieel gebruik en huishouden, de omgevingstemperatuur: -10~+40°C, relatieve vochtigheid: ≤80%.
13. Sluit de macht af wanneer niet lange tijd in gebruik.
