Productdetails:
|
| Sleutelwoorden: | HDMI-vertoning 5 duim | Resolutie: | 800*480 |
|---|---|---|---|
| CTP Interface: | IIC aan USB | Steun: | HDMI, Framboos Pi, Raspbian, Ubuntu, WIN10 IOT |
| (Gereserveerd) menu: | Helderheid, contrast, zelfcorrectie, fase, klok, de positie van het lijngebied, functiemontages, het | Oppervlaktehelderheid: | 300 cd/m2 - 1000 cd/m2 |
| Touch screen: | CTP (Capacitief Touch screen) | Het bekijken richting: | IPS Alle het bekijken hoeken (85/85/85/85) |
| LEIDEN Leven: | 40.000 uren | Werkende Temperaturen.: | – 20℃ aan +70℃ |
| Audio-uitvoer: | 8Ω1.5W (20*30-DOOSspreker * 2) | ||
| Markeren: | 1000cd/M2 TFT LCD-Vertoning,ISO14000 TFT LCD-Vertoning,5 Vertoning van duim de Industriële TFT |
||
HDMI 5 duimvertoning, Framboos Pi 5“ Aanraking LCD
Sfhdmi500au-800480a-CT is een nieuwe geïntegreerde (LCD het scherm, touch screen, bestuurdersraad) nieuwe geïntegreerde LCD module van de vertoningscontrole. Het stelt volkomen de het digitale signaaloutput van HDMI van PC op de vertoning van 800*480 voor LCD.
1. Steunt HDMI 1,3, HDMI 1,4, HDCP 1,4, de normen van HDCP 2,2.
2. HDMI-de bronnen zijn compatibel met heersende stromings minipcs zoals Framboos Pi, de Zwarte van BB, en Banaan Pi.
3. De AANRAKING is USB aan I2C, wordt geen bestuurdersinstallatie vereist.
4. Het ontwerp wordt hoofdzakelijk gebruikt op de vertoning van de Frambozenpi Framboos Pi, en kan ook voor andere van het de controle kleine scherm van HDMI worden gebruikt industriële de aanrakingsapparaten.
5. Wanneer gebruikt als Frambozenpi vertoning, steunt het Raspbian, Ubuntu, WIN10 IOT en andere systemen, enig-aanraking, en wanneer gebruikt als computermonitor, het steunt Vensters 7/8/10, five-point aandrijving-vrije aanraking.
Producteigenschappen:
| Sleutelwoorden: | HDMI-Vertoning 5 Duim | Resolutie: | 800*480 |
|---|---|---|---|
| CTP Interface: | IIC aan USB | Steun: | HDMI, Framboos Pi, Raspbian, Ubuntu, WIN10 IOT |
| (Gereserveerd) menu: | Helderheid, Contrast, Zelfcorrectie, Fase, Klok, de Positie van het Lijngebied, Functiemontages, het Terugstellen, Enz. | Oppervlaktehelderheid: | 300 Cd/m2 - 1000 Cd/m2 |
| Touch screen: | CTP (Capacitief Touch screen) | Het bekijken Richting: | IPS Alle het Bekijken Hoeken (85/85/85/85) |
| LEIDEN Leven: | 40.000 Uren | Werkende Temperaturen.: | – 20℃ aan +70℃ |
| Naleving: | Volgzaam BEREIK & RoHS | Audio-uitvoer: | 8Ω1.5W (20*30-DOOSspreker * 2) |

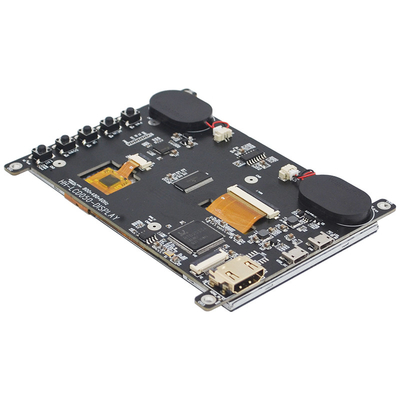

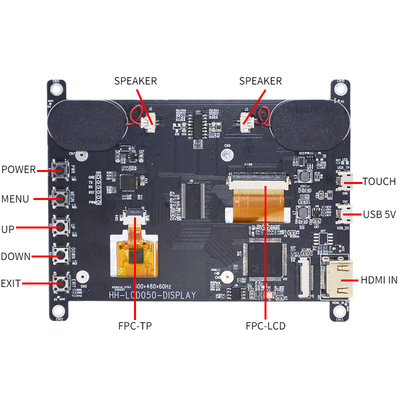

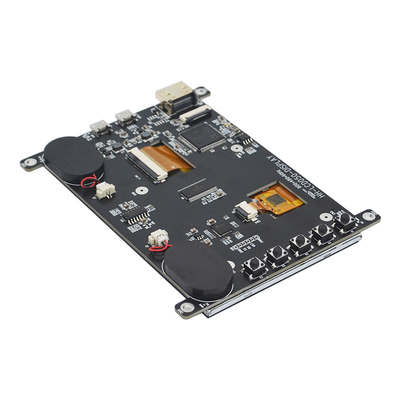

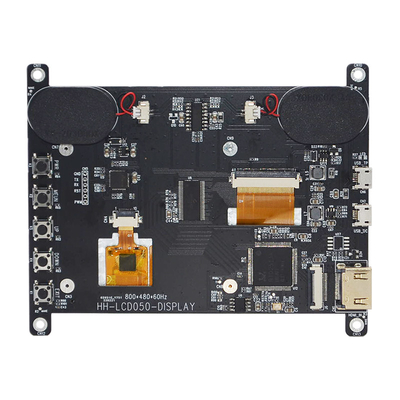

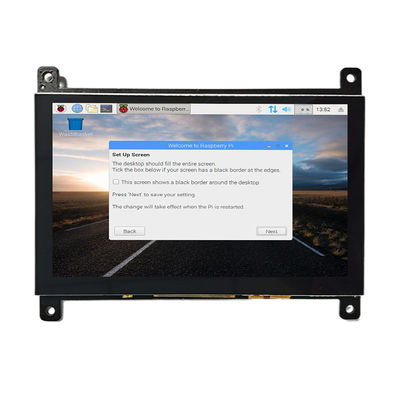

HDMI 5 duimvertoning, LCD van de Frambozenpi 5“ Aanraking Productbeeld
HDMI Pin Definition:
| 1 | T.M.D.S DATA2+ |
| 2 | Beschermde T.M.D.S DATA2 屏蔽 |
| 3 | T.M.D.S DATA2- |
| 4 | T.M.D.S DATA1+ |
| 5 | Beschermde T.M.D.S DATA1 屏蔽 |
| 6 | T.M.D.S DATA1- |
| 7 | T.M.D.S DATA0+ |
| 8 | Beschermde T.M.D.S DATA0 屏蔽 |
| 9 | T.M.D.S DATA0- |
| 10 | T.M.D.S GEGEVENS CLOCK+ |
| 11 | T.M.D.S beschermde GEGEVENSklok 屏蔽 |
| 12 | T.M.D.S GEGEVENSklok |
| 13 |
CEG (de Elektronikacontrole Van de consument, Facultatieve elektronisch het controlemechanisme van de consument 可选择的电子消费控制器) |
| 14 | Gereserveerd (in kabel maar N.C. op apparaat) |
| 15 | SCL (DDC-Klok) |
| 16 | SDA (DDC-gegevens) |
| 17 | DDC/CEC Ground |
| 18 | +5V macht |
| 19 | Heet-Swappable sondedraden 热插拔探测线 |
USB 5V Pin Definition:
| 1 | VCC |
| 2 | NC |
| 3 | NC |
| 4 | NC |
| 5 | GND |
USB TP Pin Definition:
| 1 | VCC |
| 2 | D |
| 3 | D+ |
| 4 | NC |
| 5 | GND |
Spreker Pin Definition:
| 1 | ROUT+ |
| 2 | ROUT- |
| 3 | LOUT- |
| 4 | LOUT+ |
Eisen ten aanzien van gebruik
Om het normale gebruik van dit product te verzekeren en ongevallen zoals elektrische schok of brand te verhinderen, gelieve te gelezen en alle vereisten en gebruiksprocedures te begrijpen alvorens dit product te gebruiken. De volgende vereisten worden strikt waargenomen:
1. De gelijkstroom-voeding door dit product wordt wordt vereist geproduceerd door de AC/DC-machtsadapter, en de AC/DC-machtsadapter zou moeten de hittebron worden weg gehouden en in een goed-geventileerde plaats worden geplaatst die.
2. De wisselstroomcontactdoos en het wisselstroomkoord zouden aandacht aan het goede aan de grond zetten moeten besteden en kunnen de voldoende huidige vraag weerstaan.
3. Het inputvoltage van de gelijkstroom-voeding door dit product wordt vereist is +5V, is de fout niet groter dan +/-0.5V, en de stroom wordt bepaald volgens het geselecteerde LEIDENE scherm en het vermogen van de gehele machine die.
4. Besteed aandacht aan goede ventilatie en hittedissipatie, plaats niet in gesloten niet thermische shell of een doos, en laat direct zonlicht of andere hittebronnen niet bakken.
5. Besteed aandacht om bovenmatige vochtigheid en bovenmatig stof te vermijden, om kringscorrosie te vermijden veroorzakend mislukking.
6. Wanneer het assembleren, besteed aandacht om een bepaalde ruimte te reserveren om luchtconvectie op de raadsoppervlakte te verstrekken om hitte te verdrijven, en elektroleiders (zoals vaste ijzerplaten zoals aandrijvingsraad en platen met hoog voltage) en componenten op de raad te verhinderen kortsluitingen te contacteren.
7. Besteed aandacht om de aandrijvingsplaat te verhinderen het buigen en wegens extra druk te misvormen.
8. Wanneer het assembleren, besteed aandacht aan de correcte elektroverbinding van de aandrijvingsraad, het LEIDENE scherm, knoopraad en andere componenten, selecteren het correcte het LEIDENE het scherm werk te lage voltage (abnormaal zal tonen, te hoog kan het LEIDENE scherm uitbranden), controleren dat het alvorens aan te drijven correct is.
9. Het programma over de bestuurdersraad het overeenkomstige LEIDENE scherm moeten zou aanpassen.
10. Besteed aandacht aan elektrostatische bescherming wanneer het assembleren van de raad, en besteed aandacht om kortsluiting en statische elektriciteit op de hand te vermijden om de raad te beschadigen.
11. Alle input en outputinterfaces moeten in het geval van stroomuitval (stop en schakelaars afsluiten) worden in werking gesteld.
12. Dit product is geschikt voor algemeen commercieel gebruik en huishouden, de omgevingstemperatuur: -10~+40°C, relatieve vochtigheid: ≤80%.
13. Sluit de macht af wanneer niet lange tijd in gebruik.
