Productdetails:
|
| Sleutelwoorden: | HDMI-vertoning 15,6 duim | Resolutie: | 1920*1080 |
|---|---|---|---|
| CTP Interface: | IIC aan USB | Oppervlaktehelderheid: | 300 cd/m2 - 1000 cd/m2 |
| Touch screen: | Capacitief Touch screen | Het bekijken richting: | IPS Alle het bekijken hoeken (85/85/85/85) |
| LEIDEN Leven: | 40.000 uren | Werkende Temperaturen.: | – 20℃ aan +70℃ |
| Naleving: | Volgzaam BEREIK & RoHS | Steun: | Framboos Pi, HDMI, Raspbian, Ubuntu, WIN10 IOT |
| Markeren: | 300cd/m2 de Module van de vertoningscontrole,1920x1080 de Module van de vertoningscontrole,1000cd/m2 TFT LCD-Module |
||
HDMI 15,6 duimvertoning, Framboos Pi 15,6“ Aanraking LCD
Sfhdmi156h-19201080a-CT is een module van de de vertoningscontrole van 15,6 duimtft lcd die met LCD het scherm, capacitief touch screen en drijfraad integreerde. De drijfraad is voor een FHD-vertoning met ingebouwde functie type-c, is de maximumresolutie 2560X1440 @60HZ.
* Output van het de interfacesignaal van het steun de INFORMATICAscherm.
* Een verscheidenheid van OSD-talen om te kiezen van.
* De software op motherboard steunt online updates.
* Steun capacitief touch screen.
* Steunen tweerichtingshdmi 1,4, HDCP-steunenversie 2.0.
* De de HUBfunctie van steunusb, externe twee USB2.0-havens, kan voor muis en toetsenbordverbinding worden gebruikt.
* Steunenpd tweerichtingsvoedingprotocol.
* De versterkeroutput van de steun1.5w*2 macht
* De TYPEC-haven steunt DisplayPort-de Wijze van Alt
Producteigenschappen:
|
Videoinput |
HDMI |
1080p | ||
| HDCP-Versie | 2.0 | |||
|
Type-c |
1080p | |||
| PD beheer | ||||
| USB2.0 HUB | ||||
| Werkende voeding | Gelijkstroom 5~20V | |||
| Reservemachtsconsumptie | <0.25W | |||
|
LCD Vertoning |
Vertoning | TFT LCD | ||
| Het scherminterface | EIV | |||
| Maximumresolutie | 2560* 1440@60HZ | |||
| Werkend Voltage | 3.3V (R33), 5V (R5) | |||
| Hoofdtelefoonoutput | >150MW (32Ω/0dB 信号) | |||
| Sprekersoutput | 2X1.5W THD+N<10%@1KHZ | |||
| Leiden | Lichte het aanpassen methode | PWM | ||
| Toetsenbord | MACHT, KEY1, KEY2, AUTO, Facultatief MENU, | |||
| OSD-taal | Chinees/Engels/Duits/Koreaans/Frans/Spaans/Japans en anderen | |||
HDMI 15,6 duimvertoning, LCD van de Frambozenpi 15,6“ Aanraking Productbeeld
![]()

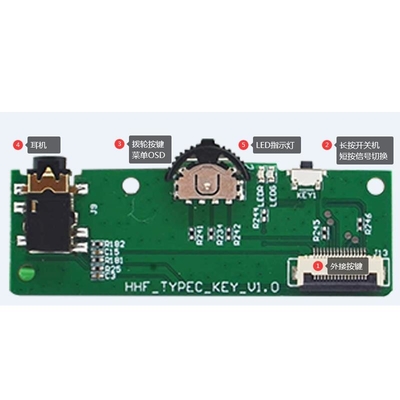

(1) externe Controle (2) snakt pers, korte pers om het signaal aan te zetten te schakelen
(3) LEIDENE van de het Menuosd (4) Hoofdtelefoon van de wijzerplaatknoop (5) indicatoren
![]()

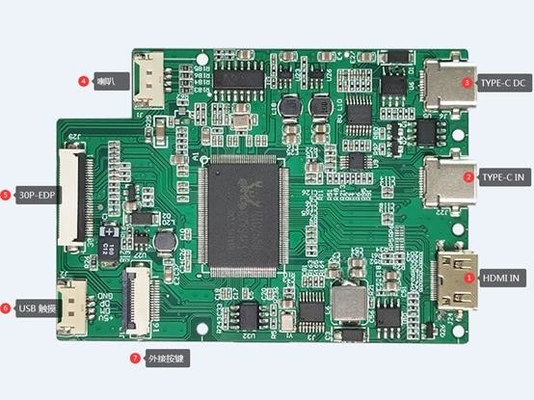

(1) HDMI in (2) type-C in (3 de Spreker) van type-C gelijkstroom (4)
(5) INFORMATICA (6) USB het Touche screen (7) Externe Controle van 30pin
HDMI Pin Definition:
| 1 | T.M.D.S DATA2+ |
| 2 | Beschermde T.M.D.S DATA2 屏蔽 |
| 3 | T.M.D.S DATA2- |
| 4 | T.M.D.S DATA1+ |
| 5 | Beschermde T.M.D.S DATA1 屏蔽 |
| 6 | T.M.D.S DATA1- |
| 7 | T.M.D.S DATA0+ |
| 8 | Beschermde T.M.D.S DATA0 屏蔽 |
| 9 | T.M.D.S DATA0- |
| 10 | T.M.D.S GEGEVENS CLOCK+ |
| 11 | T.M.D.S beschermde GEGEVENSklok 屏蔽 |
| 12 | T.M.D.S GEGEVENSklok |
| 13 |
CEG (de Elektronikacontrole Van de consument, Facultatieve elektronisch het controlemechanisme van de consument 可选择的电子消费控制器) |
| 14 | Gereserveerd (in kabel maar N.C. op apparaat) |
| 15 | SCL (DDC-Klok) |
| 16 | SDA (DDC-gegevens) |
| 17 | DDC/CEC Ground |
| 18 | +5V macht |
| 19 | Heet-Swappable sondedraden 热插拔探测线 |
De inputinterface van USB type-c
| Speld | Definitie | Beschrijving |
| 1 | Typec-DTE | 连接侦测口 verbind de opsporingshaven |
| 2 |
TX P1 _ |
数据信号接口 de interface van het Gegevenssignaal |
| 3 |
TX N1 _ |
数据信号接口 de interface van het Gegevenssignaal |
| 4 | VBUS | 电源输出口 Voedingoutput |
| 5 | Typec-CC1 | 正反接侦测口 Voorwaartse en omgekeerde opsporingshavens |
| 6 | Typec-DP | 数据信号接口 de interface van het Gegevenssignaal |
| 7 | Typec-DM | 数据信号接口 de interface van het Gegevenssignaal |
| 8 | Typec-BU1 | 辅助数据信号接口 de Hulpinterface van het gegevenssignaal |
| 9 | VBUS | 电源输出口 Voedingoutput |
| 10 |
RX N2 _ |
数据信号接口 de interface van het Gegevenssignaal |
| 11 |
RX P2 _ |
数据信号接口 de interface van het Gegevenssignaal |
| 12 | GND | 接地 verbind met Grond |
| 13 | GND | 接地 verbind met Grond |
| 14 |
TX P2 _ |
数据信号接口 de interface van het Gegevenssignaal |
| 15 |
TX N2 _ |
数据信号接口 de interface van het Gegevenssignaal |
| 16 | VBUS | 电源输出口 Voedingoutput |
| 17 | Typec-CC2 | 正反接侦测口 Voorwaartse en omgekeerde opsporingshavens |
| 18 | Typec-DP | 数据信号接口 de interface van het Gegevenssignaal |
| 19 | Typec-DM | 数据信号接口 de interface van het Gegevenssignaal |
| 20 | VBUS | 电源输出口 Voedingoutput |
| 21 | Typec-BU2 | 辅助数据信号接口 de Hulpinterface van het gegevenssignaal |
| 22 |
RX N1 _ |
数据信号接口 de interface van het Gegevenssignaal |
| 23 |
RX P1 _ |
数据信号接口 de interface van het Gegevenssignaal |
| 24 | GND | 接地 verbind met Grond |
