Productdetails:
|
| Sleutelwoorden: | 10,1 duimhdmi vertoning | Resolutie: | 1280x800 |
|---|---|---|---|
| CTP Interface: | IIC aan USB | Oppervlaktehelderheid: | 300 cd/m2 - 1000 cd/m2 |
| Touch screen: | CTP (Capacitief Touch screen) | Het bekijken richting: | IPS Al het bekijken hoek (80/80/80/80) |
| LEIDEN Leven: | 40.000 uren | Werkende Temperaturen.: | – 20℃ aan +70℃ |
| Naleving: | Volgzaam BEREIK & RoHS | Steun: | HDMI, Framboos Pi, Raspbian, Ubuntu, WIN10 IOT |
| Markeren: | De Aanrakingsvertoning van ISO14000 PCAP,De Vertoning van de frambozenpi PCAP Aanraking,10 |
||
HDMI 10,1 duimvertoning, 10,1 duimpcap TFT Vertoning
Sfra101h-1280800a-CT is een module van de de vertoningscontrole van 10,1 duimtft lcd die met LCD het scherm, capacitieve touch screen en HDMI drijfraad integreerde. Het stelt volkomen de het digitale signaaloutput van HDMI van PC op de vertoning van 1280*800 voor LCD.
steun HDMI 1,3, HDMI 1,4, HDCP1.4, HDCP2.2-normen.
de bronnen van HDMI zijn compatibel met heersende stromings minipcs zoals Framboos Pi, de Zwarte van BB, en Banaan Pi.
de AANRAKING is I2C aan USB, geen behoefte om een bestuurder te installeren.
het ontwerp wordt hoofdzakelijk gebruikt op de vertoning van de Frambozenpi Framboos Pi, en kan ook voor andere van het de controle kleine scherm van HDMI worden gebruikt industriële de aanrakingsapparaten. Wanneer gebruikt als Frambozenpi vertoning, steunt het Raspbian, Ubuntu, WIN10 IOT en andere systemen, enig-aanraking, en wanneer gebruikt als computermonitor, het steunt Vensters 7/8/10, five-point aandrijving-vrije aanraking.
Producteigenschappen:
| Versie: | 1 | ||
|
Gesteund signaal
|
HDMI | 480i, 480p, 576i, 576p, 720p, 1080i, 1080p | |
| AANRAKING | USB-norm | ||
| VGA | Niet steun | ||

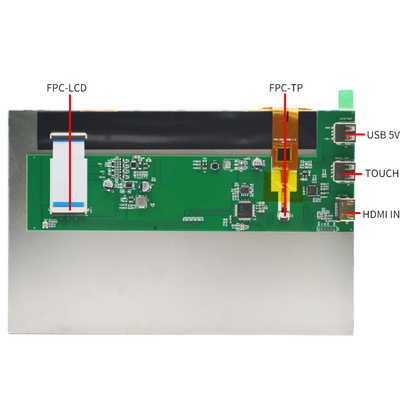

| Hoofdraadsinterface |
input
|
HDMI | Het Type een van 型 HDMI 贴片母座 19Pin 贴片 (卧式) A HDMI Flard Vrouwelijke Basis 19 (Horizontaal) Pin Patch |
| USB | USB 插座 AF 母座 90 de contactdoosaf van 度直脚无边 (卧式) USB vrouwelijke basis (horizontale) oneindigheid van de 90 graad de rechte voet | ||
| Hoofdtelefoonhefboom | Niet Steun | ||
| Touch screeninterface | Douane6p spelden | Fpc-0,5-6PIN 后锁 (卧式) fpc-0,5-6 (Horizontaal) PIN Rear Lock | |
| LCD interface | Standaardlvds 40P | Achter (horizontaal) slot fpc-0,5-40PIN 后锁 (卧式), fpc-0,5-40PIN) | |
| De interface van het aanrakingspaneel | I2C aan USB | Vrij USB-station | 度直脚无边 90 van USB 插座 AF 母座 (卧式), USB-contactdoosaf vrouwelijke basis (horizontale) oneindigheid van de 90 graad de rechte voet |
| Macht | Inputmacht | USB 输入 5V (+/-0.5V), USB-input 5V (+/-0.5V) | |
| Het voltage van het aandrijvingsscherm | 3.3V | ||
| Machtsverrichting | Macht-op macht op vertoning | ||
| Motherboard reservemachtsconsumptie | <0.25W | ||
| OSD-menu | Niet steun | ||
| Niet steun | |||
| Niet steun | |||

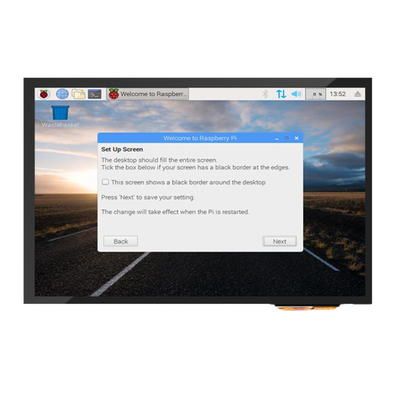

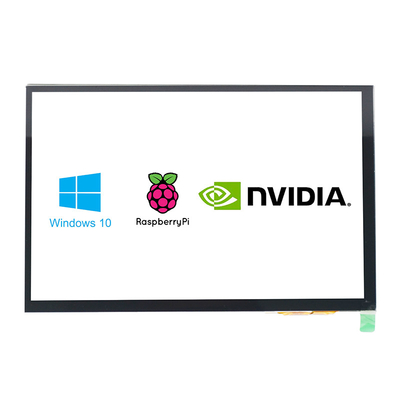

HDMI 10,1 duimvertoning, het Productbeeld van de 10,1 duimpcap TFT Vertoning
HDMI 10,1 duimvertoning, het Producthoogtepunt van de 10,1 duimpcap TFT Vertoning
| Sleutelwoorden: | 10,1 Duimhdmi Vertoning | Resolutie: | 1280x800 |
|---|---|---|---|
| CTP Interface: | IIC aan USB | Oppervlaktehelderheid: | 300 Cd/m2 - 1000 Cd/m2 |
| Touch screen: | CTP (Capacitief Touch screen) | Het bekijken Richting: | IPS Al het Bekijken Hoek (80/80/80/80) |
| LEIDEN Leven: | 40.000 Uren | Werkende Temperaturen.: | – 20℃ aan +70℃ |
| Naleving: | Volgzaam BEREIK & RoHS | Steun: | HDMI, Framboos Pi, Raspbian, Ubuntu, WIN10 IOT |

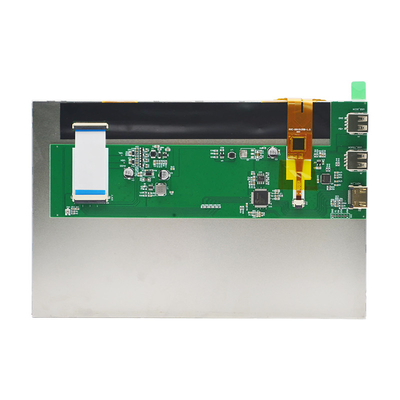

◆De de verwante afmetingen en specificaties van de controleraad PCB.
1, PCB-dikte + maximumhoogte van de hoogste component ≤7.8mm
2, PCB length=216mm
3, PCB width=80mm
4, PCB thickness=1.6mm
◆De specificaties van het schroefgat: De schroefgaten worden niet ontworpen, zien structureel diagram
◆De dimensie van de vertoningsmodule zonder raad te drijven: (L*W*H)
120.7*76.3*2.8mm zonder aanraking,
120.7*76.3*4.7mm zonder PCAP-aanraking.
