Productdetails:
|
| Producten: | EPD 2,13" | Resolutie: | Resolutie van 122x250 punten |
|---|---|---|---|
| Afbeeldingsmodus: | Actieve matrix elektrophoretisch scherm (AM EPD) | Optica: | Alle het Bekijken Hoeken |
| Lijst Dim.: | 29.2 ((H) x59.2 ((V) x1.0 ((D) mm | Actief gebied: | 23.705 ((H) x48.55 ((V) mm |
| werktemperatuur: | 0°C aan +50°C | Opbergtemperatuur: | -25°C tot +60°C |
| Pinnummer: | 24 pinnen | Interface: | SPI |
| Markeren: | 122x250 Dots Electronic Paper Display,2,13 Duim Elektronische Document Vertoning |
||
3 kleuren EPD 2,13 inch scherm,2.13" E-ink ESL Display Beschrijving
SAEF Technology SFEPD213BWR-7018A01 is een 3-kleurig 2.13 ′′ HR a-Si, actief matrix TFT, Electronic Paper Display (EPD) paneel.Het paneel heeft zo'n hoge resolutie (131 dpi) dat het gemakkelijk fijne patronen kan weergevenDoor zijn bi-stabiele aard heeft het EPD-paneel zeer weinig stroom nodig om te actualiseren en heeft het geen stroom nodig om een beeld te onderhouden.
Kenmerken
1. a-Si TFT actieve matrix Elektronisch papieren scherm (EPD)
2. Drie kleuren ondersteunen: Wit, Zwart, Rood
3Resolutie: 250 x 122
4. Ultra laag stroomverbruik
5Superbreed kijkhoek - bijna 180°
6Extra dun en licht.
7. SPI-interface
8. RoHS-compliant
| Algemene informatie | Inhoud |
| Schermgrootte |
2.13 inch |
| Afbeeldingsmodus | EPD van actieve matrix |
| Display resolutie | 122 ((H) × 250 ((V) Pixels |
| Actief gebied | 23.705 ((H) x48.55 ((V) mm |
| Pixel Pitch | 0.194.3 x 0.194.2 ((131 dpi) |
| FPL (voorvlaklaminaat) | Spectra Rood 2.0 |
| Uitlegdimensie | 29.2 ((H) x59.2 ((V) x1.0 ((D) mm |
| Gewicht | 4.1 g |
| Logische voedingsspanning | 3.0V typisch |
| Operatietemperatuur | 0°C tot +50°C |
| Bergingstemperatuur | -25°C tot +60°C |
| Interface | SPI |
| Naleving | REACH- en RoHS-conform |
Toepassing
Elektronisch reklabelsysteem
Pin Definitie
Pin1, NC Niet aangesloten
Pin2, GDR / O / Power MOSFET Driver Control, deze pin is de N-Channel MOSFET Gate Drive Control.
Pin3, RESE / I / Booster Control Input, deze pin is de Current Sense Input voor de Control Loop.
Pin4, NC Niet verbinden met andere NC-pins
Pin5, VDHR / C / condensator. Deze pin is de positieve poort aandrijvingspanning en de stroomtoevoer pin voor VSH2 Een stabiliserende condensator moet worden aangesloten tussen VSH2 en GND.
Pin6, TSCL / O / I2C Interface met digitale temperatuursensor Clock pin
Pin7, TSDA / I/O / I2C Interface met digitale temperatuursensor Gegevenspin
Pin8, BS/I/VSS, deze pin stelt de interface van het paneel in.
Pin9, BUSYN / O / Device Busy Signal, deze pin is de Busy state output pin. Wanneer Busy High is, mag de werking van de chip niet worden onderbroken en mag het commando niet worden verzonden.
Pin10, RSTN / I / System Reset, deze pin is de reset signaalinput.
Pin11, D/C/I / Deze pin is Data/Command Control
Pin12, CSB / I / Deze pin is de chip selectie.
Pin13, SCL/I/Seriële communicatie klok input.
Pin14, SDA/I/Seriële communicatie data input/output.
Pin15, VDDIO / P / Power voor interface logische pins & I / O. Het moet worden aangesloten op VCI.
Pin16, VCI / P / Stroomvoorziening voor de chip
Pin17, GND / P / Ground
Pin18, VDDD / C / Uitgang van de interne regulator Een condensator moet worden aangesloten tussen VDD en GND.
Pin19, VPP / P / stroomvoorziening voor OTP-programmering
Pin20, VSH / C / Deze pin is de positieve bron aandrijvingspanning. Een stabiliserende condensator moet worden aangesloten tussen VSH en GND.
Pin21, VGH / C / A stabiliserende condensator moet worden aangesloten tussen VGH en GND.
Pin22, VSL / C / Deze pin is de negatieve bron aandrijvingspanning en de stroomtoevoer pin voor VCOM. Een stabiliserende condensator moet worden aangesloten tussen VSL en GND.
Pin23, VGL / C / A stabiliserende condensator moet worden aangesloten tussen VGL en GND.
Pin24, VCOM / C / Deze pin is de VCOM aandrijvingspanning Een stabiliserende condensator moet worden aangesloten tussen VCOM en GND.
3 kleuren EPD 2,13 inch scherm,2.13" E-ink ESL displayTekening

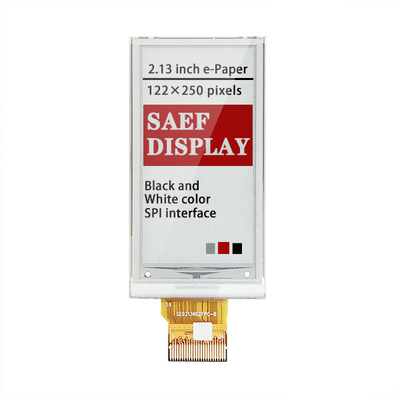

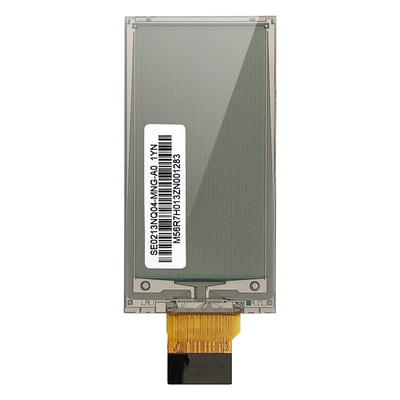

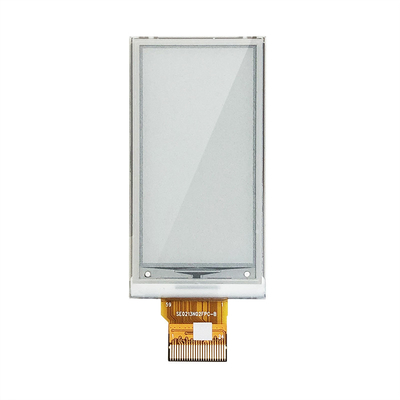

3 kleuren EPD 2,13 inch scherm,2.13" E-ink ESL displayProductbeeld
