Prijskaartje Vertoning 152x296 Dot Resolution van ESL van de 2,66 Duim de Weerspiegelende Wijze

ESL Display 2,66 inch, E-ink display 2,66 inch Beschrijving

SAEF Technology SFEPD266H-7005A01 is een Active Matrix Electrophoretic Display ((AM EPD), met interface en een referentiesysteemontwerp.De module is een TFT-array met elektrophoretisch display, met geïntegreerde schakelingen, waaronder gate buffer, source buffer, MCU interface, timing control logic, oscillator, DC-DC, SRAM, LUT, VCOM. De module kan worden gebruikt in draagbare elektronische apparaten,zoals Electronic Shelf Label (ESL) System.

Kenmerken

¢ 152×296 pixel display

Witte reflectie van meer dan 30%

¢ Contrastverhouding hoger dan 8:1

️ Zuiver reflecterende modus

- Bi-stabiel display

Landschap, portretmodus

Op chip display RAM

¢ On-chip oscillator

¢ On-chip booster- en regulatorcontrole voor het genereren van VCOM-, Gate- en Source-aandrijvingspanning

Toepassing

Elektronisch reklabelsysteem

Pin Definitie

Pin1, NC Niet verbinden met andere NC-pins

Pin2, GDR / O / N-Channel MOSFET Gate Drive Control

Pin3, RESE / I / Input van de stroomsensor voor de besturingslus

Pin4, NC Niet verbinden met andere NC-pins

Pin5, VDHR / C / Positieve stroomvoorziening voor de stroombron

Pin6, TSCL / O / I2C Interface met digitale temperatuursensor Clock pin

Pin7, TSDA / I/O / I2C Interface met digitale temperatuursensor Gegevenspin

Pin8, BS / I / Bus Interface selectie pin (NOTA 5-4)

Pin9, BUSYN / O / Busy state output pin (NOTA 5-3)

Pin 10, RSTN / I / Reset signaalinput.

Pin11, D/C / I / Data / Command control pin (NOTA 5-2)

Pin12, CSB / I / Chip select input pin (NOTA 5-1)

Pin13, SCL / I / Serial Clock pin (SPI)

Pin14, SDA / I / Serial Data pin (SPI)

Pin15, VDDIO / P / stroomvoorziening voor interfacepins.

Pin16, VDD / P / Stroomvoorziening voor de chip

Pin17, GND / P / Ground

Pin18, VDDD / C / Core logische stroomstick VDDD kan intern worden geregeld vanaf VDD. Een condensator moet onder alle omstandigheden worden aangesloten tussen VDDD en VSS

Pin19, VPP / P / stroomvoorziening voor OTP-programmering

Pin20, VSH / C / Positieve bron aandrijvingspanning 2

Pin21, VGH / C / Positieve poortstroomspanning

Pin22, VSL / C / Negatieve bron aandrijvingspanning

Pin23, VGL / C / Negatieve poortstroomspanning

Pin24, VCOM / C / VCOM aandrijfspanning

I = Input Pin, O = Output Pin, I/O = Bi-directional Pin (Input/Output), P = Power Pin, C = Capacitor Pin

Opmerking 5-1: Deze pin is de chip-selecte-invoer die verbinding maakt met de MCU. De chip is alleen voor MCU-communicatie ingeschakeld wanneer CSB laag wordt getrokken.

Opmerking 5-2: Deze pin is de Data/Command control pin die verbinding maakt met de MCU in 4-draad SPI-modus.de gegevens bij SDA worden geïnterpreteerd als commando.

Opmerking 5-3: Deze pin is de output pin van Busy State. Wanneer Busy High is, mag de werking van de chip niet worden onderbroken, mag geen commando worden verzonden, bijvoorbeeld:De chip zou Busy pin High zetten wanneer - Uitvoer display golfvorm - Programmeren met OTP - Communiceren met digitale temperatuur sensor

Opmerking 5-4: Selectiepen voor de businterface

BS State MCU-interface

L 4-lijn serieel perifere interface (SPI)

H 3-lijn serieel perifere interface ((SPI) - 9 bits SP

ESL Display 2,66 inch, E-ink display 2,66 inch Producttekening

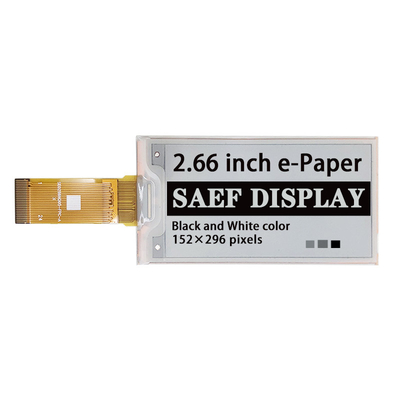

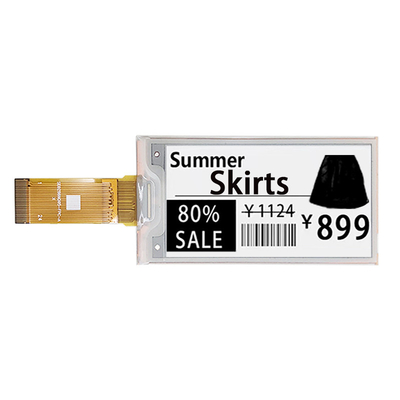

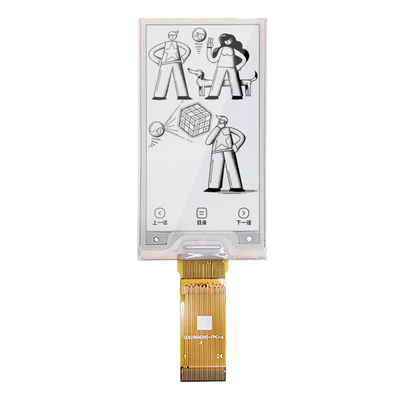

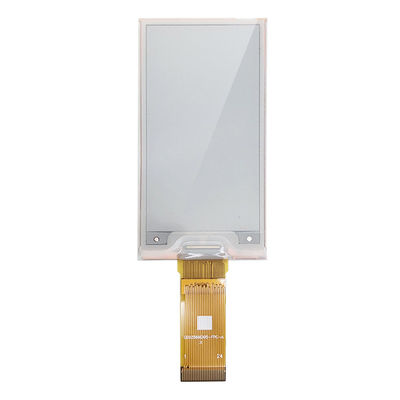

ESL Display 2,66 inch, E-ink display 2,66 inch Productbeeld

Vermelding:

1Het typische vermogen wordt gemeten met de volgende overgang van horizontaal 2 grayschaalpatroon naar verticaal 2 grayschaalpatroon (figuur 6-2).

2.De deep sleep power is de energie die wordt verbruikt wanneer de controller in de deep sleep-modus staat.

3.De vermelde elektrische/optische kenmerken zijn alleen gegarandeerd onder de door SAEF verstrekte regelaar en golfvorm.
