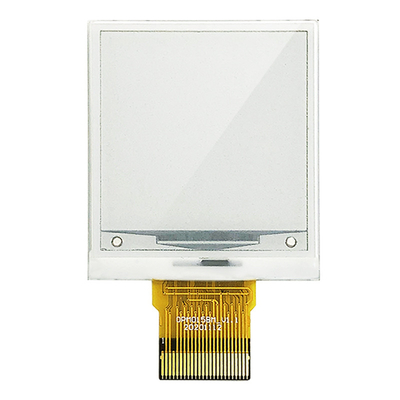

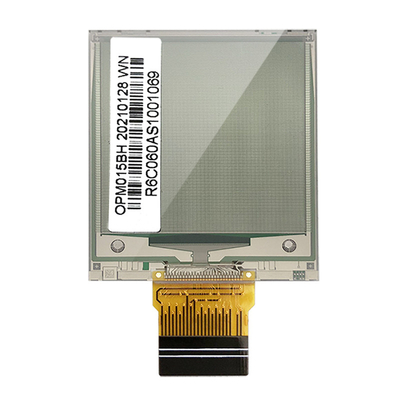

152x152 Dots Resolution 1,5 de Vertoningsmcu Interface EPD van de Duime Inkt

Grote Afbeelding : 152x152 Dots Resolution 1,5 de Vertoningsmcu Interface EPD van de Duime Inkt

Productdetails:

Plaats van herkomst:	ShenZhen/China
Merknaam:	SAEF
Certificering:	ISO9001 / ISO14000
Modelnummer:	SFEPD154H-7003A01
Document:	EPD Standard Product List.pdf

Betalen & Verzenden Algemene voorwaarden:

Min. bestelaantal:	3 PCs
Prijs:	Reference price, Price is negotiable based on order lot quantity
Verpakking Details:	Standaardexportartikelpakket
Levertijd:	3-5 weken
Betalingscondities:	L/C, T/T, Western Union
Levering vermogen:	3000K PCs per maand

Contact

152x152 Dots Resolution 1,5 de Vertoningsmcu Interface EPD van de Duime Inkt

beschrijving

Producten:	1.54 inch EPD	Resolutie:	152x152 punten resolutie
Afbeeldingsmodus:	Actieve matrix elektrophoretisch scherm (AM EPD)	Optica:	Alle het Bekijken Hoeken
Lijst Dim.:	31.80 (H) × 37.32 (V) × 1.14 (D) mm	Actief gebied:	27.512 (H) × 27.512 (V) mm
Pixel Pitch:	0.181 ((H) × 0.181 ((V) mm	Pinnummer:	24 pinnen
Interface:	MCU	Naleving:	REACH- en RoHS-conform
Markeren:	De Vertoning van de 1 , 5 Duime Inkt , 152x152 de Vertoning van de puntene Inkt

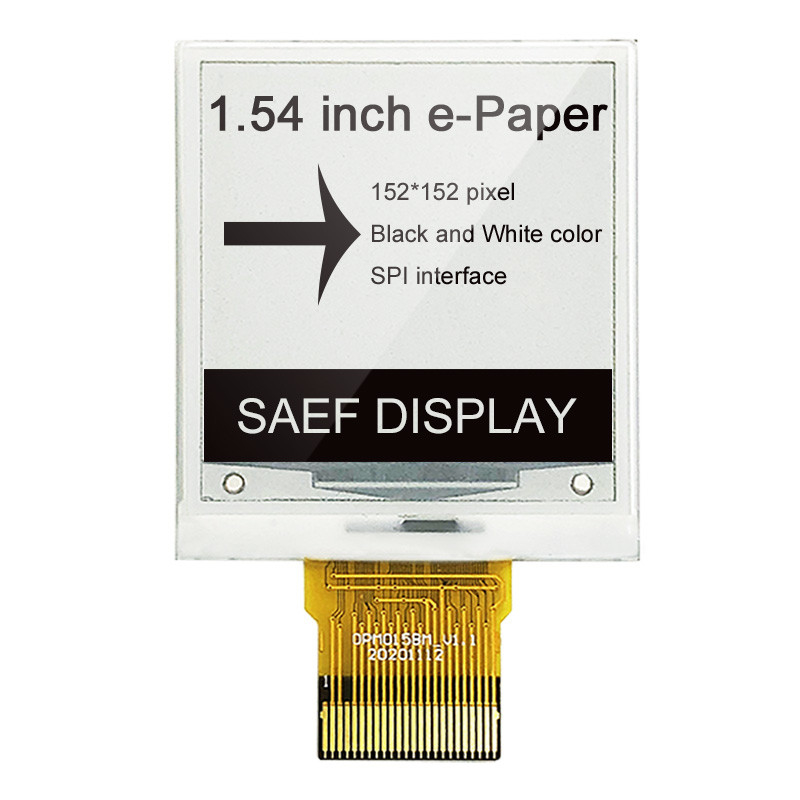

E-ink Display 1,54 inch, EPD 1,54 inch Schermbeschrijving

SAEF Technology SFEPD154H-7003A01 is een Active Matrix Electrophoretic Display ((AM EPD), met een interface en een referentiesysteemontwerp.en heeft 2-bits volledige weergave mogelijkhedenDe module is een TFT-array-driving elektroforetisch display, met geïntegreerde circuits, waaronder gate buffer, source buffer, MCU-interface, timing control logic, oscillator, DC-DC, SRAM, LUT, VCOM.Module kan worden gebruikt in draagbare elektronische apparaten, zoals het Electronic Shelf Label (ESL) -systeem.

Kenmerken

◆ 152×152 pixel display

◆ Witte reflectie van meer dan 30%

◆ Contrastverhouding hoger dan 10:1

◆ Ultrabreed kijkpunt

◆ Ultra laag energieverbruik

◆ Zuiver reflecterende modus

◆ Bi-stabiel display

◆ Ultralaagstroom-diepe slaapstand

◆ RAM op het scherm

◆ golfvorm opgeslagen in OTP op de chip

◆ Serie-interface van perifere apparaten beschikbaar

◆ On-chip oscillator

◆ Op-chip booster- en regulatorcontrole voor het genereren van VCOM, Gate en Source aandrijvingsspanning

◆ I 2C signaal master interface voor het lezen van externe temperatuur sensor

Algemene informatie	Inhoud
Schermgrootte	1.54 inch
Afbeeldingsmodus	EPD van actieve matrix
Display resolutie	152 ((H) × 152 ((V) Pixels
Actief gebied	27.512 (H) × 27.512 (V) mm
Pixel Pitch	0.181 ((H) × 0.181 ((V)
PixelConfiguratie	Rechthoek
Uitlegdimensie	31.80 (H) × 37.32 ((V × 1.14 ((D)) mm
Gewicht	2.7 g
Logische voedingsspanning	3.0V typisch
Operatietemperatuur	0°C tot +35°C
Bergingstemperatuur	-25°C tot +60°C
Interface	MCU
Naleving	REACH- en RoHS-conform

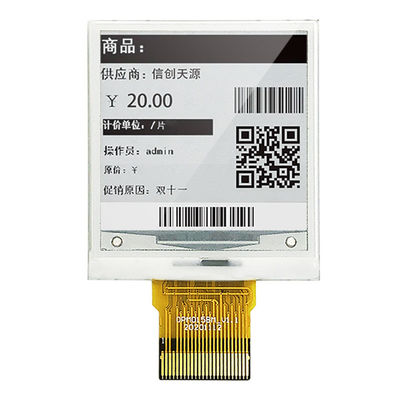

Toepassing

Elektronisch reklabelsysteem

Pin Definitie

Pin1, NC Niet verbinden met andere NC-pins

Pin2, GDR / O / N-Channel MOSFET Gate Drive Control

Pin3, RESE / I / Input van de stroomsensor voor de besturingslus

Pin4, NC Niet verbinden met andere NC-pins

Pin5, VDHR / C / Positieve bron aandrijvingspanning 1

Pin6, TSCL / O / I2C Interface met digitale temperatuursensor Clock pin

Pin7, TSDA / I/O / I2C Interface met digitale temperatuursensor Gegevenspin

Pin8, BS / I / Bus Interface selectie pin

Pin9, BUSYN / O / Busy state output pin

Pin 10, RSTN / I / Reset signaalinput.

Pin11, D/C / I / Data / Command control pin

Pin12, CSB / I / Chip selecteer input pin

Pin13, SCL / I / Serial Clock pin (SPI)

Pin14, SDA / I / Serial Data pin (SPI)

Pin15, VDD / P / Stroomvoorziening voor interfacepins

Pin16, VDD / P / Stroomvoorziening voor de chip

Pin 17, VSS / P / Ground

Pin18, VDDD / C / Core logische stroomstick VDDD kan intern worden geregeld vanaf VDD. Een condensator moet onder alle omstandigheden worden aangesloten tussen VDDD en VSS

Pin19, VPP / P / stroomvoorziening voor OTP-programmering

Pin20, VSH / C / Positieve bron aandrijvingspanning 2

Pin21, VGH / C / Positieve poortstroomspanning

Pin22, VSL / C / Negatieve bron aandrijvingspanning

Pin23, VGL / C / Negatieve poortstroomspanning

Pin24, VCOM / C / VCOM aandrijfspanning

I = Input Pin, O = Output Pin, I/O = Bi-directional Pin (Input/Output), P = Power Pin, C = Capacitor Pin

E-ink Display 1,54 inch, EPD 1,54 inch Producttekening

152x152 Dots Resolution 1,5 de Vertoningsmcu Interface EPD van de Duime Inkt 0

152x152 Dots Resolution 1,5 de Vertoningsmcu Interface EPD van de Duime Inkt 1

E-ink Display 1,54 inch, EPD 1,54 inch

152x152 Dots Resolution 1,5 de Vertoningsmcu Interface EPD van de Duime Inkt 2
