Productdetails:
|
| Product: | TFT LCD -display | Schermgrootte: | 13,3 inch (diagonaal) |
|---|---|---|---|
| Oplossing: | 1920 (H) x 1080 (V) Full HD | Helderheid: | 2000 cd/m² (nits), hoge helderheid |
| Interface: | eDP (Embedded DisplayPort) – 2 rijstroken | Aanraakscherm (CTP): | Geprojecteerd capacitief (PCAP), glas-glas |
| Bedrijfstemperatuur: | -20°C tot +70°C (brede temperatuur) | Kijkhoek: | 85°/85°/85°/85° (alle richtingen) |
| Kleurengamma: | 72% NTSC (typisch) | paneeltype: | TFT LCD, normaal zwart, IPS |
| Belangrijkste toepassing: | Industriële HMI, medische apparaten, POS | Naleving: | REACH, RoHS, halogeenvrij |
| Markeren: | 13.3-inch TFT LCD-displaymodule,FHD eDP-interface LCD,2000 nits zonlicht leesbaar display |
||

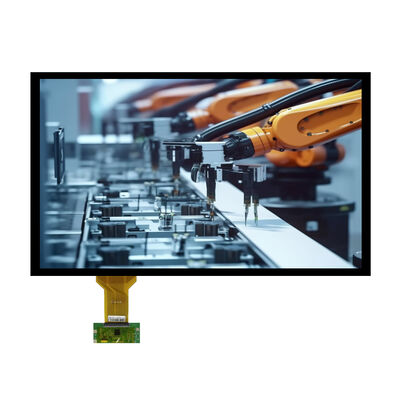

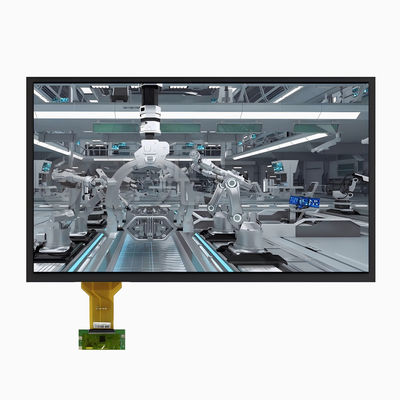

In zonlicht afleesbaar 13,3-inch FHD-scherm, ontworpen voor toepassingen buitenshuis en bij veel omgevingslicht
Saef Technology Limited presenteert deSFTO1330WN-7432A-CT2, een premium 13,3-inch TFT LCD-module die speciaal is gebouwd voor toepassingen waarbij zichtbaarheid onder direct zonlicht en milieubestendigheid niet onderhandelbaar zijn. Met een typische helderheid van 2000 cd/m², een Full HD-resolutie van 1920×1080 en een geïntegreerd geprojecteerd capacitief aanraakpaneel met antireflectie- en anti-UV-oppervlaktebehandeling, is deze module de ideale displayoplossing voor buitenkiosken, digitale signage, industriële HMI's, maritieme navigatie en transportinfrastructuur.
Ontworpen om kritieke ontwerpuitdagingen op te lossen:
Afleesbaarheid bij zonlicht zonder compromissen:Met 2000 nits behoudt dit scherm een uitzonderlijke helderheid, zelfs in direct zonlicht. De contrastverhouding van 1000:1 en de brede kijkhoeken van 89° zorgen ervoor dat de inhoud vanuit elk perspectief leesbaar blijft.
Robuuste aanraakinterface:Het PCAP-aanraakpaneel is voorzien van chemisch versterkt afdekglas met een potloodhardheid van ≥6H, antireflectie (10% waas) en anti-UV-oppervlaktebehandeling, en blijft functioneel, zelfs bij mist of met oppervlaktewaterdruppels. De ILI12511 touchcontroller ondersteunt 3,3V- of 5V-werking en I²C/USB/UART-interfaces voor flexibele systeemintegratie.
Snelle eDP-interface:De ingebouwde DisplayPort-interface levert Full HD-video op 60 Hz met minimale signaalverslechtering en ondersteunt moderne processor- en FPGA-platforms. De interface is ontworpen voor gebruik in de alleen-DE-modus met klokfrequenties tot 147,8 MHz.
Betrouwbaarheid van industriële kwaliteit:Gecertificeerd voor gebruik van -20°C tot +70°C en opslag van -30°C tot +80°C, met uitgebreide betrouwbaarheidstests, waaronder thermische schokken, vochtigheid, trillingen en ESD (±8 kV lucht, ±4 kV contact).
Technische specificaties voor systeemontwerp:
| Parameter | Waarde |
|---|---|
| Actief gebied | 293,76 mm × 165,24 mm |
| Pixelafstand | 0,153 mm × 0,153 mm |
| Kleuren weergeven | 16,7 miljoen |
| Type achtergrondverlichting | LED met randverlichting, 2 strings × 5 LED's |
| Achtergrondverlichting spanning | 27V–33V (typisch 30V) |
| Achtergrondverlichting stroom | 600mA totaal (300mA per string) |
| Voeding | VCC = 3,3V, BLU = 12V |
| Aanraakinterface | I²C / USB / UART (selecteerbaar) |
| Raak Spanning aan | 3,3V of 5V (selecteerbaar) |
| MTBF | 40.000 uur (achtergrondverlichting) |
Maatwerk en technische ondersteuning
Hoewel deze module wordt geleverd als een complete display-touch-driver-oplossing, biedt Saefsemi-op maat en volledig op maatopties die precies aan uw vereisten voldoen:
Optische aanpassing:Pas de helderheid en het antireflectieniveau aan of voeg een anti-vingerafdrukcoating (AF) toe
Mechanische wijzigingen:Pas de contourafmetingen, FPC-lengte of montagegatposities aan
Touch-upgrades:Integreer verschillende touch-controllers of ondersteun de handschoen-touch-functionaliteit
Interface-aanpassing:Wijzig het aantal eDP-banen of voeg LVDS-uitvoeropties toe
Firmware-afstemming:Pas de OSD-taal, kleurengine of DCR-instellingen aan
Ideaal voor:
Digitale signage en kiosken voor buiten
Maritieme en navigatiedisplays
Transport- en bewegwijzeringssystemen
Industriële bedieningspanelen in heldere omgevingen
Medische diagnostische apparatuur (operatiekamerdisplays)
Lucht- en ruimtevaarttoepassingen
Hoogwaardige consumentenelektronica (gaming, creatieve werkstations)
Gebouwd voor de zwaarste omgevingen, ontworpen voor naadloze integratie.
Bij Saef werken we samen met technische teams van concept tot productie, waarbij we gedetailleerde technische documentatie, evaluatievoorbeelden en responsieve ontwerpondersteuning leveren om ervoor te zorgen dat uw displayoplossing feilloos presteert in het veld.
Mechanische afmetingen
![]()
Mechanische afmetingen touchscreen
![]()
Absolute maximale beoordelingen
| Parameter | Symbool | Min. | Max. | Eenheid |
| Bedrijfstemperatuur | BOVENKANT | +20 | +70 | ℃ |
| Opslagtemperatuur | TST | -30 | +80 | ℃ |
| Omgevingsvochtigheid tijdens gebruik | Hop | - | 90 | % RV |
| Opslagvochtigheid | Hst | - | 90 | % RV |
| Vereiste warmteafgifte | Trls | 15 | ℃ | |
TFT LCD-module Elektrische kenmerken
|
Parameter |
Symbool | Beoordelingen |
Eenheid |
||
| MIN | TYP | MAX | |||
| Ingangsspanning voeding | VDD | 3.0 | 3.3 | 3.6 | V |
| Voedingsstroom | IDD | - | - | - | mA |
|
LED-drivervoedingSpanning |
HVDD | 2.7 | 24 | V | |
|
LED-drivervoedingHuidig |
IHVDD | 20 |
- |
mA | |
| LED-stroomverbruik | PLED | 2.7 | W | ||
| Positief gaande ingangsdrempelspanning | VIT+ | +100 | mV | ||
| Negatieve ingangsdrempelspanning | VIT- | -100 | mV | ||
| Differentiële common-mode-ingangsspanning | Vcom | Nader te bepalen | V | ||
Kenmerken van de achtergrondverlichtingseenheid
| Item | Symbool | MIN | TYP | MAX | EENHEID |
Test Voorwaarde |
| Voedingsspanning | vf | 27 | 30 | 33 | V | Als=300 mAX 2 |
| Leveringsstroom | Als | - | 600 | - | mA | - |
| Omgekeerde spanning | Vr | - | - | 5 | V | 10uA |
| Vermogensdissipatie | Pd | - | 18 | - | W | - |
| Uniformiteit voor LCM | - | 80 | - | - | % | Als=600mA |
| Levensduur | - | 40000 | - | - | Uur | Als=600 mA |
| Achtergrondverlichting kleur | Wit | |||||
CTP-specificatie
| Categorie | Parameter | Specificatie |
|
Algemeen |
Structuur | Afdekglas + DITO Glas |
| Cover Lensversterking | Chemisch versterkt | |
| Hardheid van het oppervlak van de lens |
≥6H (potloodhardheid) |
|
| Lichttransmissiesnelheid | ≥85% | |
| Bedrijfstemperatuur | -20℃ ~ +70℃, ≤85% relatieve luchtvochtigheid | |
| Opslagtemperatuur | -30℃ ~ +80℃, ≤85% relatieve luchtvochtigheid | |
|
Elektrisch |
Interface | IIC/USB/UART |
| Raak IC aan | IL12511 | |
| Voedingsspanning (VDD) |
3,3V of 5V (selecteerbaar) |
|
|
Gastheer verzet (SDA/SCL) |
Configureerbaar op het moederbord |
|
| Milieu | Bedrijfsomstandigheden | Functioneel in mist/oppervlaktewater |
|
Oppervlak Eigenschappen |
Oppervlakte-inkt | Anti-UV |
| Oppervlaktebehandeling | Antireflectie (waas: 10%) | |
| LCD-TP-laminering | OCA (optisch heldere lijm) | |
| Naleving | Materiële normen | RoHS- en halogeenvrij-compatibel |
