Productdetails:
|
| Weergavetype: | TFT-LCD-scherm met transflector | Schermgrootte: | 2,8 inch |
|---|---|---|---|
| Oplossing: | 240 x 320 pixels | Helderheid: | 300 cd/m² (typisch) |
| Contrastverhouding: | 500: 1 | Kijkhoek: | 60° alle richtingen |
| Interface: | MCU (8/16-bit) en SPI (3/4-draads) | Bestuurder IC: | ST7789T3 |
| Operationele temp.: | -20°C tot +70°C | Achtergrondverlichting: | 4 LED's, randverlicht |
| Voeding: | VDD 2,4–3,3V, VDDI 1,65–3,3V | Naleving: | REACH- en RoHS-conform |
| Aanraakinterface: | 4-draads resistief (optioneel/aanpasbaar) | Maatwerk: | Gratis technische ondersteuning en semi-aangepast ontwerp beschikbaar |
| Markeren: | 2,8-inch TFT LCD-schermmodule,240x320 resolutie LCD met SPI |
||

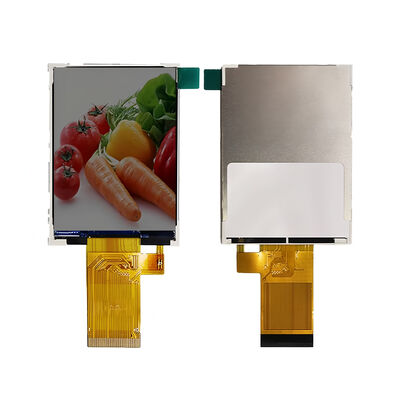

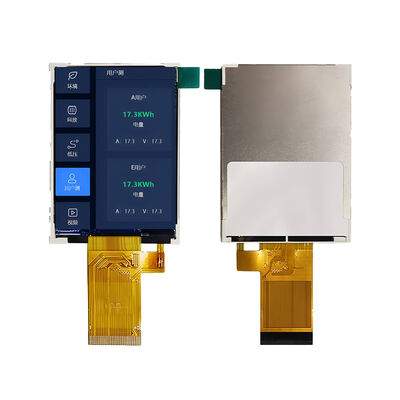

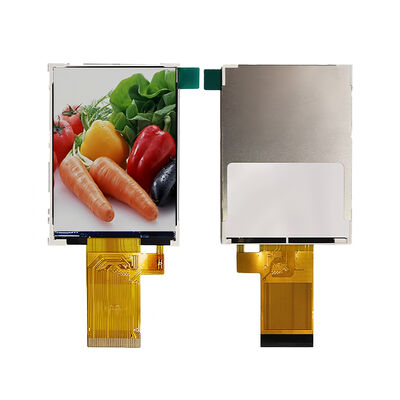

Ontworpen voor veeleisende toepassingen: De 2,8-inch Transflectieve TFT LCD Module
Bij Saef Technology Limited zijn we gespecialiseerd in het ontwikkelen van hoogwaardige display-oplossingen voor ingenieurs en systeemontwerpers die betrouwbaarheid, helderheid en flexibiliteit nodig hebben in uitdagende omgevingen. Onze 2,8-inch Transflectieve TFT LCD Module (SFTO280PY-7422AN) is gebouwd om uit te blinken in zowel heldere buitenomgevingen als omstandigheden met weinig licht binnenshuis—waardoor het de ideale keuze is voor handheld meters, draagbare instrumenten, industriële HMI's en medische apparaten.
Met een 300 cd/m² hoge helderheid achtergrondverlichting en een transflectieve displaytechnologie zorgt deze module voor uitstekende leesbaarheid in direct zonlicht, terwijl hij een laag stroomverbruik behoudt in omgevingen met weinig licht. De contrastverhouding van 500:1 en een brede kijkhoek van 60° zorgen voor consistente visuele kwaliteit vanuit alle oriëntaties.
Ontworpen voor naadloze integratie, ondersteunt de module zowel 8080-serie MCU parallelle (8/16-bit) als SPI (3/4-draads) interfaces. Aangedreven door de robuuste ST7789T3 controller, biedt hij snelle reactietijden (16 ms typisch) en stabiele communicatie voor real-time toepassingen.
Deze display is geschikt voor gebruik bij -20°C tot +70°C en opslag bij -30°C tot +80°C en is gebouwd om extreme omstandigheden te weerstaan—perfect voor buiten-, automotive- en industriële systemen.
De 4-LED edge-lit achtergrondverlichting levert een gemiddelde levensduur van 40.000 uur, terwijl de module strenge milieutests ondergaat, waaronder trillingen, ESD (±8kV lucht/±4kV contact) en thermische cycli om duurzaamheid in de praktijk te garanderen.
We bieden gratis technische ondersteuning en semi-custom ontwerpdiensten—waaronder touch panel integratie (RTP/CTP), connectoropties, firmware tuning en mechanische aanpassingen. Of u nu een drop-in module of een op maat gemaakte display-oplossing nodig heeft, ons engineeringteam staat voor u klaar.
Weergavegebied: 43,2 x 57,6 mm
Pixelafstand: 0,06 (H) x 0,18 (V) mm
Kleurdiepte: 262K
Voeding: 2,8V (VCC), 1,8V (IOVCC)
Afmetingen: 50,0 x 69,2 x 2,3 mm
Gewicht: Geoptimaliseerd voor draagbare ontwerpen
Naleving: RoHS, REACH, ISO 9001:2015, ISO 14001:2015
We zijn meer dan een leverancier—we zijn uw displaytechnologiepartner. Met meer dan tien jaar expertise in TFT LCD- en touch display-oplossingen biedt Saef Technology:
Ondersteuning op expertniveau: Directe toegang tot ons engineeringteam voor ontwerpbeoordelingen, validatie en probleemoplossing.
Snel prototypen: Korte doorlooptijden voor samples en aangepaste varianten.
Wereldwijde logistiek: Betrouwbare verzending naar de EU, de VS en wereldwijd.
Kwaliteitsborging: Elke module wordt getest volgens MIL-STD-105E-normen met AQL-gebaseerde inspectie.
Handheld test- en meetapparaten
Draagbare medische monitoren
Industriële bedieningspanelen
Navigatie en telematica voor buiten
IoT en embedded systemen
Automotive dashboards en marine displays
Klaar om een display met hoge zichtbaarheid en hoge betrouwbaarheid in uw volgende project te integreren?
Neem contact op met ons technisch verkoopteam voor prijzen, datasheets en consultaties voor aangepaste ontwerpen. We bieden ook gratis sampleprogramma's voor gekwalificeerde OEM's en ingenieurs.
Mechanische omtrekafmetingen
![]()
Definitie van interface-pin
| Pin nr. | Symbool | Functie |
| 1 | XL | Raak de linkerlijn aan |
| 2 | YU | Raak het bovenste circuit aan |
| 3 | XR | Raak de rechter eindlijn aan |
| 4 | YD | Raak de onderste lijn aan |
| 5 | GND | Aarde |
| 6 | IOVCC | Voeding. 1.8V |
| 7 | VCC | Voeding. 2.8V |
| 8 | FMARK | Frame synchronisatiesignaal |
| 9 | CS | Chip select input pin (actief laag) |
| 10 | RS/SPI_SCL | Display data/command selectie pin in parallelle SPI seriële interface klok |
| 11 | WR/SPI_RS |
Schrijf inschakelen in 8080 MCU parallelle interface. Display data/command selectie pinnen in SPI interface |
| 12 | RD | Lees inschakelen in 8080 MCU parallelle interface. |
| 13 | SDA | SPI interface input/output pin. |
| 14 | SDO | SPI interface output pin. |
| 15 | RESET | Externe reset input. |
| 16 | GND | Aarde |
| 17-32 | DB0-DB15 | MCU parallelle interface databus. |
| 33 | LEDA | LED achtergrondverlichting (Anode) |
| 34-36 | LEDK | LED achtergrondverlichting (Kathode) |
| 37 | NC | NC |
| 38 | IM0 | Selecteer de MCU-interfacemodus |
| 39 | IM1 | Selecteer de MCU-interfacemodus |
| 40 | IM2 | Selecteer de MCU-interfacemodus |
Absolute maximale beoordeling
| Item | Symbool | Waardering | Eenheid |
| Voedingsspanning | VDD | - 0.3 ~ +4.6 | V |
| Voedingsspanning (Logica) | VDDI | - 0.3 ~ +4.6 | V |
| Driver voedingsspanning | VGH-VGL | -0.3 ~ +30.0 | V |
| Logische ingangsspanningsbereik | VIN | -0.3 ~ VDDI + 0.5 | V |
| Logische uitgangsspanningsbereik | VO | -0.3 ~ VDDI + 0.5 | V |
| Bedrijfstemperatuurbereik | TOPR | -20 ~ +70 | ℃ |
| Opslagtemperatuurbereik | TSTG | -30 ~ +80 | ℃ |
DC Elektrische Kenmerken
|
Parameter |
Symbool |
Conditie |
Specificatie |
Eenheid |
||
| MIN. | TYP. | MAX. | ||||
| Stroom & Bedrijfsspanning | ||||||
| Systeemspanning | VDD |
Bedrijf spanning |
2.4 | 2.75 | 3.3 | V |
| Interface Bedrijfsspanning | VDDI |
I/O Voeding Spanning |
1.65 | 1.8 | 3.3 | V |
| Gate Driver Hoge Spanning | VGH | 12.2 | 14.97 | V | ||
| Gate Driver Lage Spanning | VGL | -12.5 | -7.16 | V | ||
| Gate Driver Voedingsspanning | | VGH-VGL | | 19.36 | 27.47 | V | ||
| Input / Output | ||||||
| Logisch-Hoge Ingangsspanning | VIH | 0.7VDDI | VDDI | V | ||
| Logisch-Lage Ingangsspanning | VIL | VSS | 0.3VDDI | V | ||
| Logisch-Hoge Uitgangsspanning | VOH | IOH = -1.0mA | 0.8VDDI | VDDI | V | |
| Logisch-Lage Uitgangsspanning | VOL | IOL = +1.0mA | VSS | 0.2VDDI | V | |
| Logisch-Hoge Ingangsstroom | IIH | VIN = VDDI | 1 | uA | ||
| Logisch-Lage Ingangsstroom | IIL | VIN = VSS | -1 | uA | ||
| Ingangslekstroom | IIL | IOH = -1.0mA | -0.1 | +0.1 | uA | |
| VCOM Spanning | ||||||
| VCOM amplitude | VCOM | VSS | V | |||
| Source Driver | ||||||
| Source Uitgangsbereik | Vsout | VAN | VAP | V | ||
| Gamma Referentiespanning (Positief) | VAP | 4.45 | 6.4 | V | ||
| Gamma Referentiespanning (Negatief) | VAN | -4.6 | -2.65 | V | ||
| Source Uitgangssetteltijd | Tr | Hieronder met 99% precisie | 20 | us | ||
| Uitgangscompensatiespanning | VOFFSET | 35 | mV | |||
Optische Specificaties
| Item | Symbool | Conditie | Min | Typ | Max | Eenheid | |
| Witte luminantie (Midden) | Lv |
Θ=0 Normaal Kijk Hoek IBL=80mA |
-- | 300 | -- | cd/m2 | |
| Reactietijd | Tr+Tf | -- | 16 | -- | ms | ||
| Contrastverhouding | CR | -- | 500 | -- | -- | ||
|
Kleur Chromaticiteit (CIE1931) |
wit | Wx | -- | 0.301 | -- | ||
| Wy | -- | 0.337 | -- | ||||
|
Kijkhoek |
Hor |
ΘL |
CR≥10 |
-- | 60 | -- | |
| ΘR | -- | 60 | -- | ||||
|
Ver |
ΘU | -- | 60 | -- | |||
| ΘD | -- | 60 | -- | ||||
| Helderheid uniformiteit | Avg | Θ=0 | 80 | 90 | -- | % | |
| Kleurengamma | NTSC | Θ=0 | -- | 55 | -- | % | |
| Optima View Richting | Transflectief | ||||||
Achtergrondverlichting Kenmerken
| Item | Symbool | Min | Typ | Max | Eenheid |
| LED stroom | IL | - | 60 | 80 | mA |
| LED spanning | VL | - | 2.8 | 3.2 | V |
| Bedrijfs LED levensduur | Hr | 30000 | 40000 | - | Uur |
